- E11744

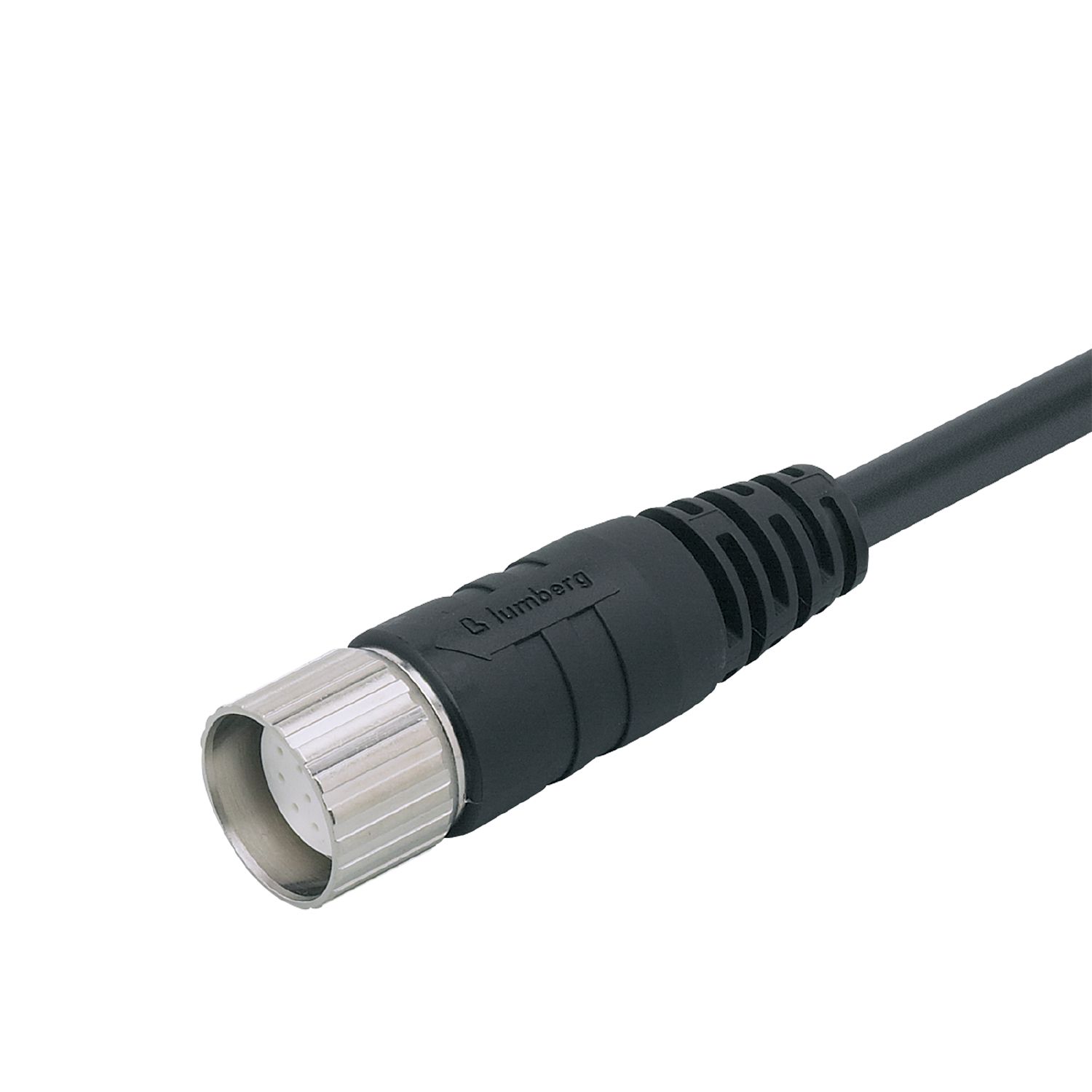

带插座连接电缆
E11744
ADOGK190MSS0015H19
带插座连接电缆
E11744
ADOGK190MSS0015H19
- 可靠连接控制器和对话单元
- 工作温度范围大
- 适用于移动机器
- 高防护等级，适应严苛工业环境的需求
应用
| 特殊的性能 | 无卤素 |
|---|
电气数据
| 工作电压 [V] | < 63 AC/DC |
|---|---|
| 当前负载总数最大值 [A] | 8 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 67 |
机械技术数据
| 重量 [g] | 3140.5 |
|---|---|
| 尺寸 [mm] | 26 x 26 x 85 |
| 原材料 | PUR 黑色 |
| 模制主体材料 | PUR |
| 滚花螺母的材料 | 黄铜, 镀镍的 |
| 拧紧扭矩 [Nm] | 2 |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 15 m, PUR, 无卤素, 黑色, Ø 11.6 mm; 16 x 0.5 mm² (63 x Ø 0.1 mm ) + 3 x 1.0 mm² (127 x Ø 0.1 mm ) |
电气连接 - 插座
| 接口 | 接插件: 1 x M23, 直型; 成型体: PUR; 锁定: 黄铜, 镀镍的 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E11744-00 — 30.03.2016 —
E11744 –
ADOGK190MSS0015H19
电气连接
电缆: 15 m, PUR, 无卤素, 黑色, Ø 11.6 mm; 16 x 0.5 mm² (63 x Ø 0.1 mm ) + 3 x 1.0 mm² (127 x Ø 0.1 mm )
电气连接 - 插座
接插件: 1 x M23, 直型; 成型体: PUR; 锁定: 黄铜, 镀镍的
接口
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 蓝色
- GN =
- 绿色
- GY =
- 灰色
- PK =
- 粉红色
- RD =
- 红色
- VT =
- 紫色
- WH =
- 白色
- YE =
- 黄色
