- E12167

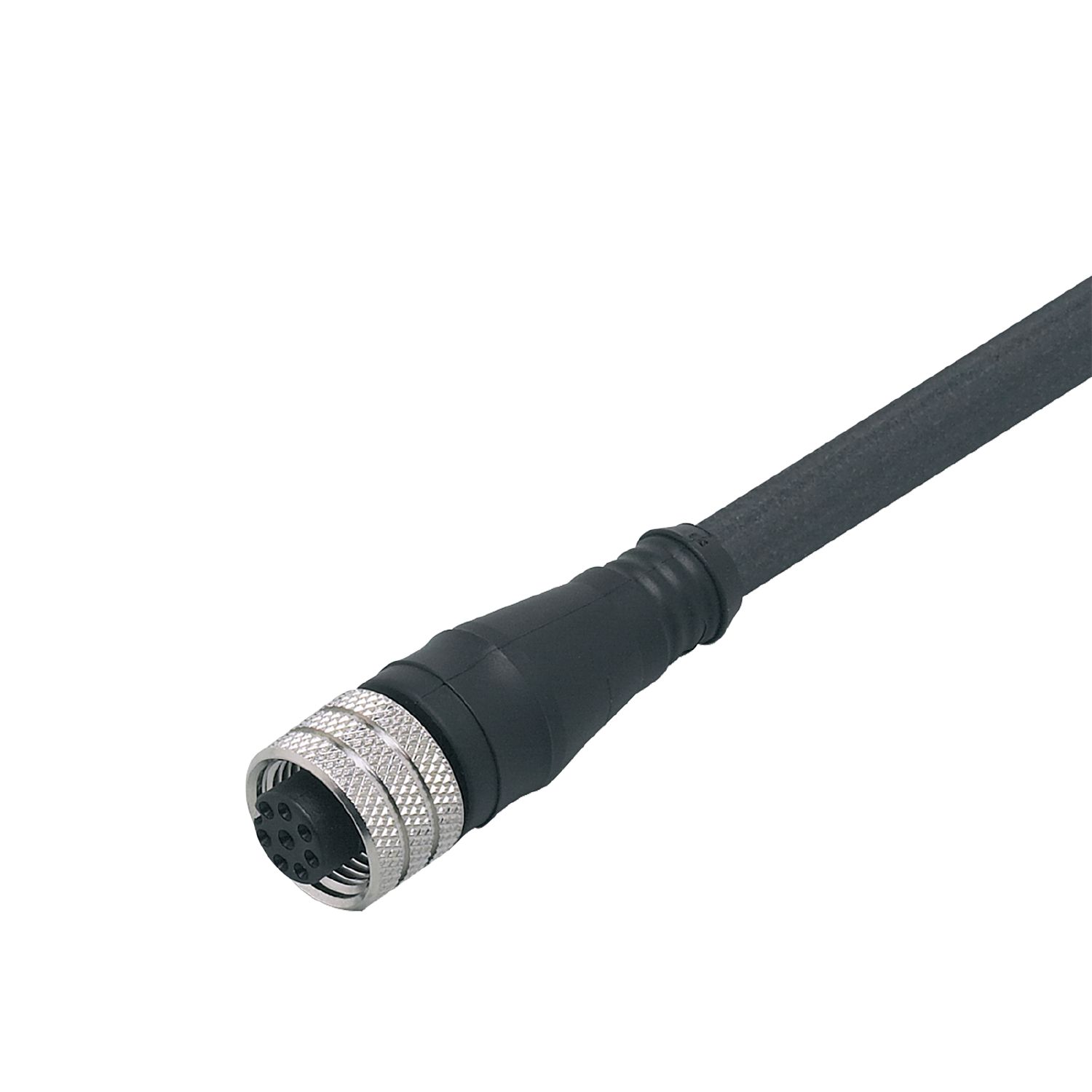

带插座连接电缆
E12167
ADOGH080MSS0010B08
带插座连接电缆
E12167
ADOGH080MSS0010B08
- 8 针电气连接
- 高防护等级，适应严苛工业环境的需求
- 传感器信号的可靠传送
- 工作温度范围大
用于8针插座，核心颜色不规范。 请注意传感器和插座的接线(参见技术参数表)。
应用
| 特殊的性能 | 牵引链适用性 |
|---|
电气数据
| 工作电压 [V] | < 30 AC / < 36 DC |
|---|---|
| 当前负载总数最大值 [A] | 2 |
工作条件
| 环境温度 [°C] | -40...80 |
|---|---|
| 外壳防护等级 | IP 67 |
机械技术数据
| 重量 [g] | 537.5 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 尺寸 [mm] | 15 x 15 x 43 | ||||||||
| 原材料 | 外壳: TPU 黑色 | ||||||||
| 模制主体材料 | TPU | ||||||||
| 滚花螺母的材料 | 黄铜, 镀镍的 | ||||||||
| 牵引链适用性 | 有 | ||||||||
| 牵引链适用性 |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 10 m, PUR, 黑色; 8 x 0.25 mm² (32 x Ø 0.1 mm ) |
电气连接 - 插座
| 接口 | 接插件: 1 x M12, 直型; 译码: A; 成型体: TPU; 锁定: 黄铜, 镀镍的; 拧紧扭矩: 1...1.5 Nm |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E12167-00 — 10.04.2024 —
E12167 –
ADOGH080MSS0010B08
电气连接
电缆: 10 m, PUR, 黑色; 8 x 0.25 mm² (32 x Ø 0.1 mm )
电气连接 - 插座
接插件: 1 x M12, 直型; 译码: A; 成型体: TPU; 锁定: 黄铜, 镀镍的; 拧紧扭矩: 1...1.5 Nm
接口
- 颜色符合DIN47100标准
- 芯线颜色 :
- BN =
- 棕色
- BU =
- 蓝色
- GN =
- 绿色
- GY =
- 灰色
- PK =
- 粉红色
- RD =
- 红色
- WH =
- 白色
- YE =
- 黄色
