- E12376

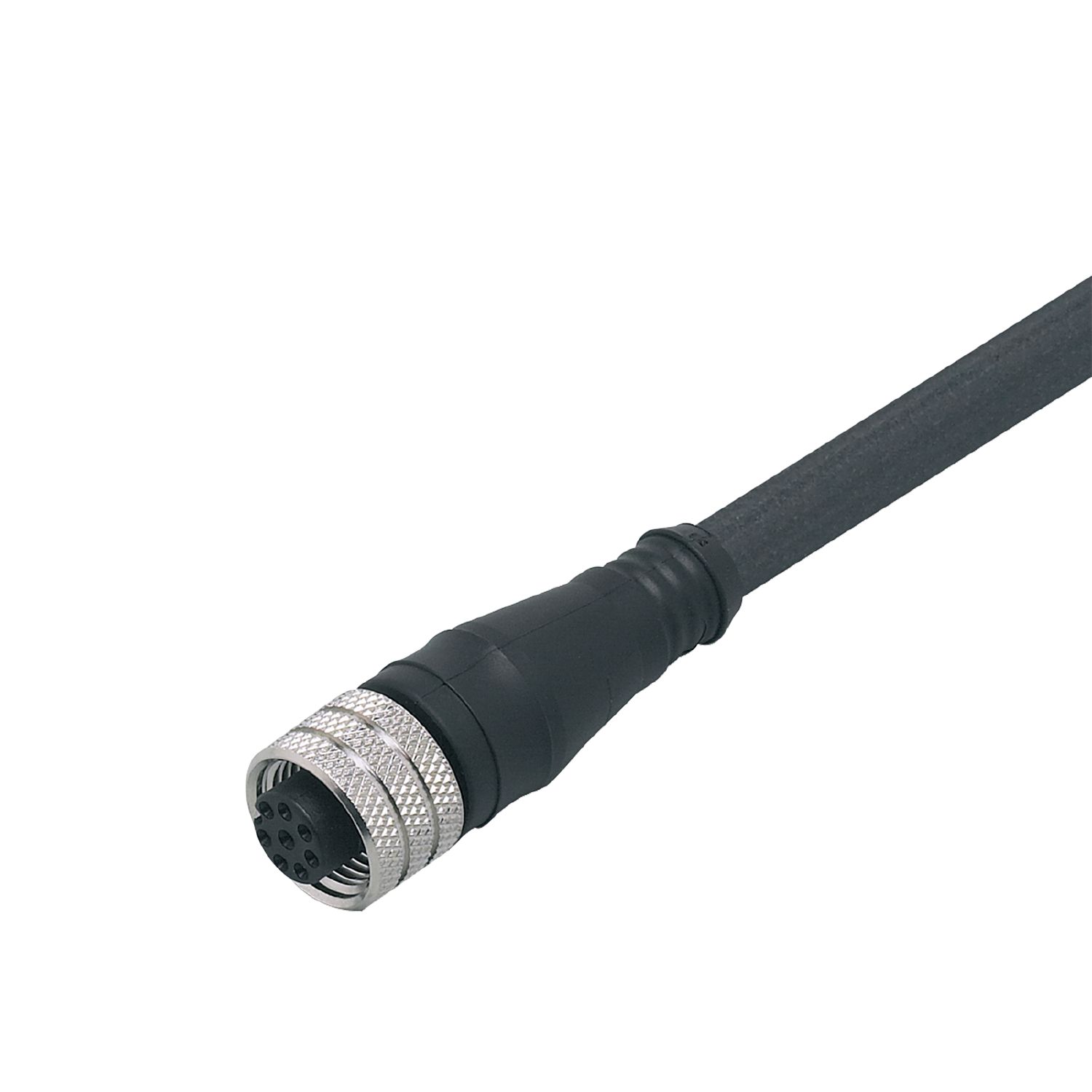

带插座连接电缆
E12376
ADOGH080MSS0015H08
带插座连接电缆
E12376
ADOGH080MSS0015H08
用于8针插座，核心颜色不规范。 请注意传感器和插座的接线(参见技术参数表)。
应用
| 特殊的性能 | 无卤素 |
|---|
电气数据
| 工作电压 [V] | < 30 AC / < 36 DC |
|---|
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 68 |
机械技术数据
| 重量 [g] | 912.5 |
|---|---|
| 尺寸 [mm] | 15 x 15 x 43 |
| 原材料 | PUR |
| 模制主体材料 | PUR |
| 滚花螺母的材料 | 黄铜, 镀镍的 |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 15 m, PUR, 无卤素, 黑色, Ø 6.2 mm; 8 x 0.25 mm² |
电气连接 - 插座
| 接口 | 接插件: 1 x M12, 直型; 译码: A; 成型体: PUR; 锁定: 黄铜, 镀镍的; 拧紧扭矩: 0.7...0.9 Nm |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E12376-00 — 16.08.2013 —
E12376 –
ADOGH080MSS0015H08
电气连接
电缆: 15 m, PUR, 无卤素, 黑色, Ø 6.2 mm; 8 x 0.25 mm²
电气连接 - 插座
接插件: 1 x M12, 直型; 译码: A; 成型体: PUR; 锁定: 黄铜, 镀镍的; 拧紧扭矩: 0.7...0.9 Nm
接口
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 蓝色
- GY =
- 灰色
- PK =
- 粉红色
- OG =
- 桔黄色
- VT =
- 紫色
- WH =
- 白色
