- E12456

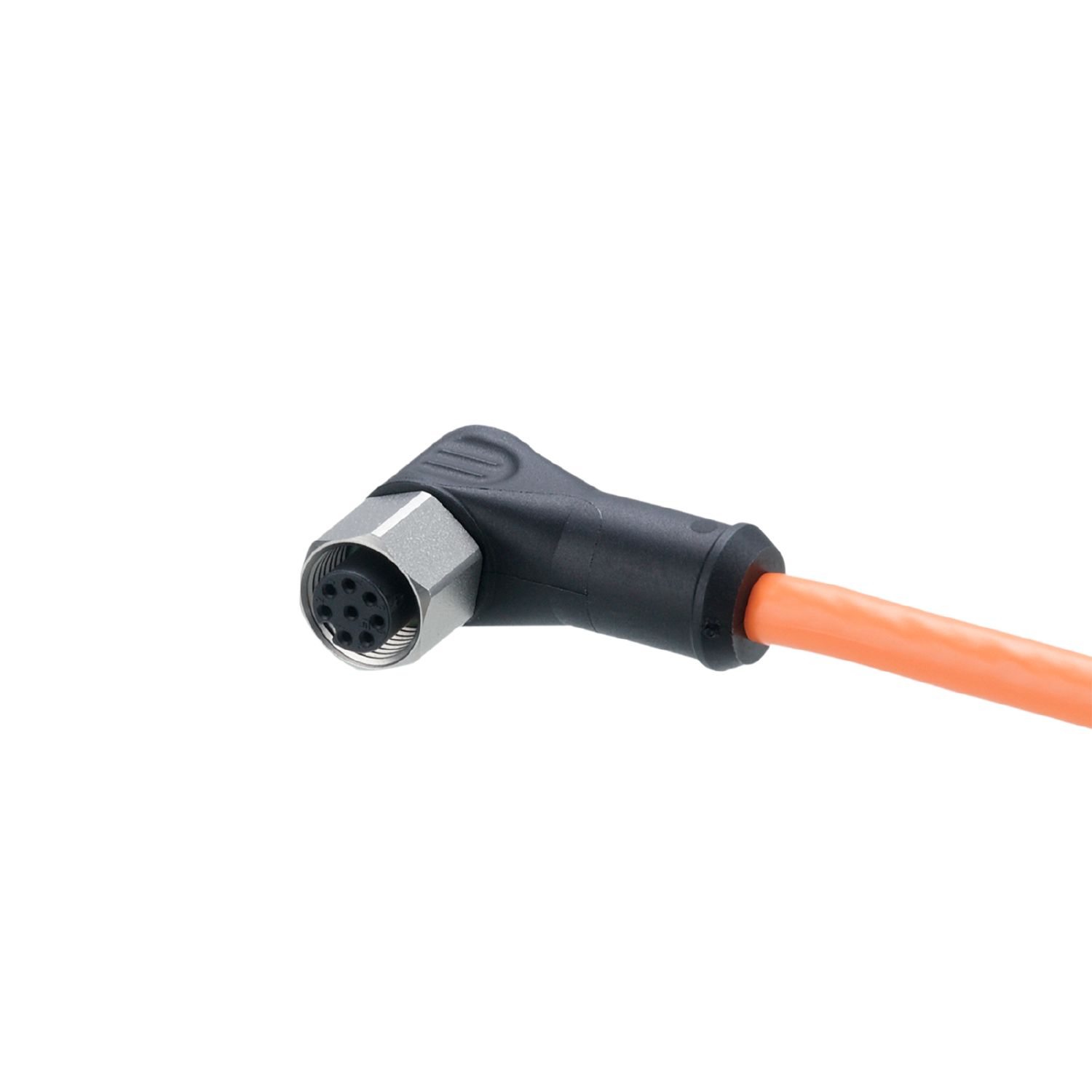

带插座连接电缆
E12456
ADOAH080VAS0003G08
带插座连接电缆
E12456
ADOAH080VAS0003G08
- 高防护等级，满足食品和饮料工业的需求
- 即使不使用工具进行安装也可永久可靠地密封
- 工作温度范围大
- 屏蔽电缆而具备良好的电磁兼容性
- 倾斜型适用于空间受限的情况
用于8针插座，核心颜色不规范。 请注意传感器和插座的接线(参见技术参数表)。
应用
| 特殊的性能 | 屏蔽的电缆 |
|---|
电气数据
| 工作电压 [V] | < 30 AC / < 36 DC |
|---|---|
| 防护等级 | III |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 67 |
机械技术数据
| 重量 [g] | 440 |
|---|---|
| 尺寸 [mm] | 26.5 x 15 x 38.5 |
| 原材料 | PVC; PUR |
| 模制主体材料 | PUR |
| 滚花螺母的材料 | 特种钢 |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 3 m, PVC, 桔黄色, Ø 6.6 mm, 屏蔽; 8 x 0.25 mm² (14 x Ø 0.15 mm ) |
电气连接 - 插座
| 接口 | 接插件: 1 x M12, 角型; 译码: A; 成型体: PUR, 黑色; 锁定: 特种钢; 拧紧扭矩: 0.7...0.9 Nm; 屏蔽连接电缆: 已连接屏蔽 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E12456-00 — 14.07.2015 —
E12456 –
ADOAH080VAS0003G08
电气连接
电缆: 3 m, PVC, 桔黄色, Ø 6.6 mm, 屏蔽; 8 x 0.25 mm² (14 x Ø 0.15 mm )
电气连接 - 插座
接插件: 1 x M12, 角型; 译码: A; 成型体: PUR, 黑色; 锁定: 特种钢; 拧紧扭矩: 0.7...0.9 Nm; 屏蔽连接电缆: 已连接屏蔽
接口
- 颜色符合DIN47100标准
- 芯线颜色 :
- BN =
- 棕色
- BU =
- 蓝色
- GN =
- 绿色
- GY =
- 灰色
- PK =
- 粉红色
- RD =
- 红色
- WH =
- 白色
- YE =
- 黄色
- screen =
- 屏蔽
