- E12504

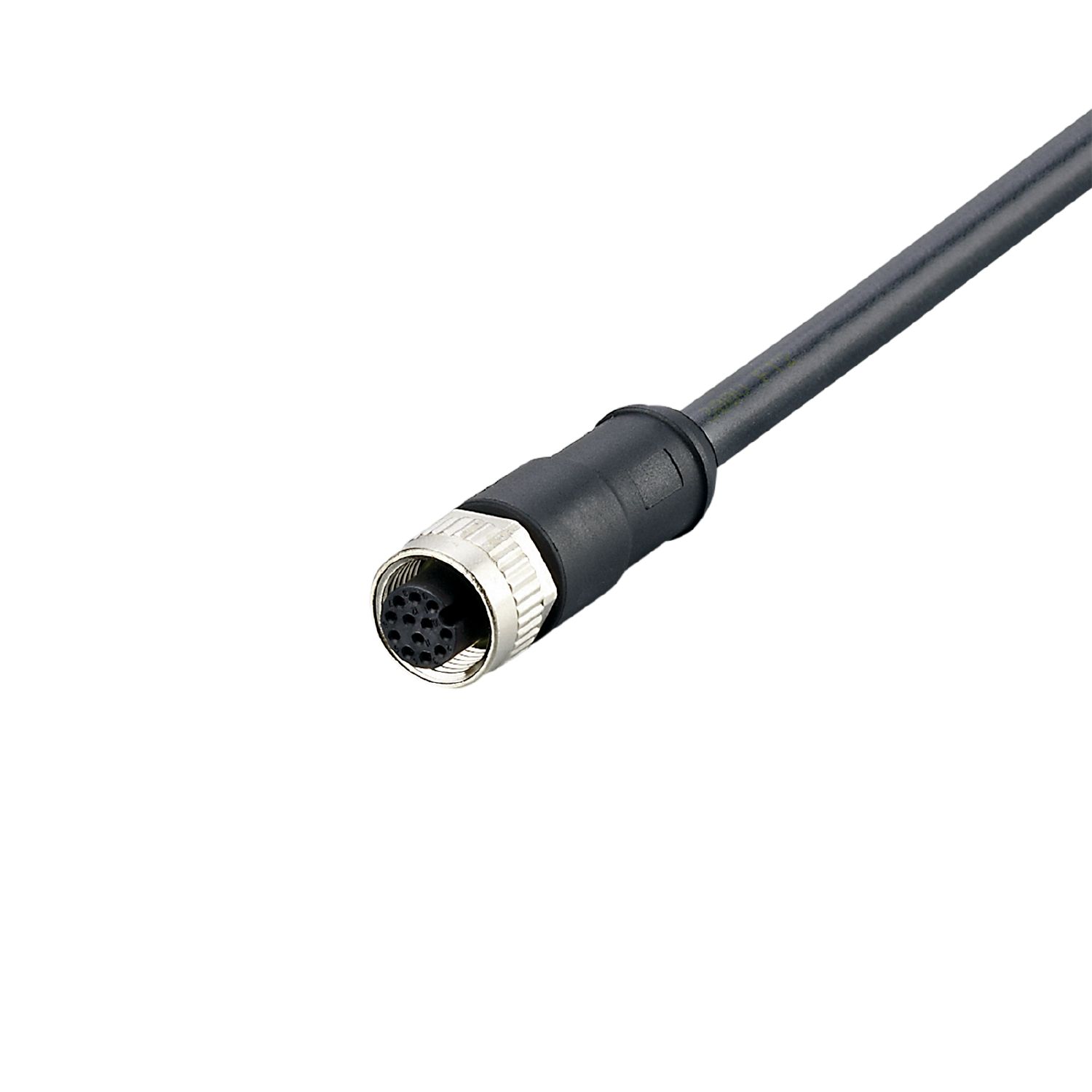

带插座连接电缆
E12504
ADOGH120ZDS0015H12
带插座连接电缆
E12504
ADOGH120ZDS0015H12
- 12 针电气连接
- 高防护等级，适应严苛工业环境的需求
- 镀金触点确保可靠的电气连接
- 工作温度范围大
应用
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 牵引链适用性 |
|---|---|
| 无硅树脂 | 有 |
电气数据
| 工作电压 [V] | < 30 AC/DC |
|---|---|
| 防护等级 | II |
| 当前负载总数最大值 [A] | 1.5 |
工作条件
| 环境温度 [°C] | -25...90 |
|---|---|
| 外壳防护等级 | IP 67 |
机械技术数据
| 重量 [g] | 908.7 | ||||||
|---|---|---|---|---|---|---|---|
| 原材料 | PUR | ||||||
| 模制主体材料 | PUR | ||||||
| 滚花螺母的材料 | 模压铸锌 | ||||||
| 牵引链适用性 | 有 | ||||||
| 牵引链适用性 |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 15 m, PUR, 无卤素, 黑色, Ø 6.6 mm; 12 x 0.25 mm² |
电气连接 - 插座
| 接口 | 接插件: 1 x M12, 直型; 成型体: PUR; 锁定: 模压铸锌; 触头: 镀金的; 拧紧扭矩: 0.7...0.9 Nm |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E12504-00 — 14.04.2016 —
E12504 –
ADOGH120ZDS0015H12
电气连接
电缆: 15 m, PUR, 无卤素, 黑色, Ø 6.6 mm; 12 x 0.25 mm²
电气连接 - 插座
接插件: 1 x M12, 直型; 成型体: PUR; 锁定: 模压铸锌; 触头: 镀金的; 拧紧扭矩: 0.7...0.9 Nm
接口
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 蓝色
- GN =
- 绿色
- GY =
- 灰色
- GY/PK =
- 灰色/粉红色
- PK =
- 粉红色
- RD =
- 红色
- VT =
- 紫色
- WH =
- 白色
- YE =
- 黄色
- RD/BU =
- 红色/蓝色
