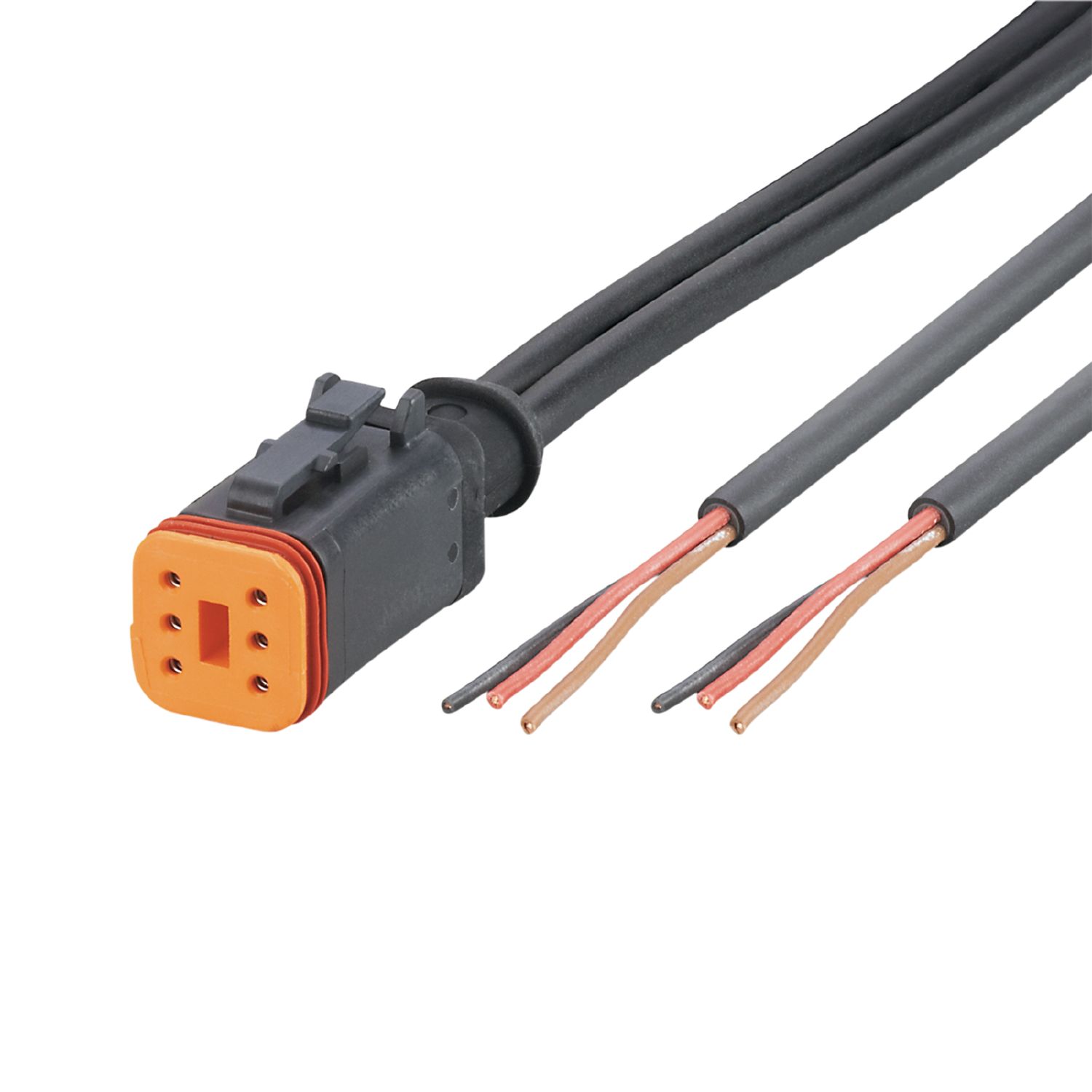

Y连接电缆
E12547
YDOGS030PLS0002H03
Y连接电缆
E12547
YDOGS030PLS0002H03
- 适用于移动机器和车辆
- 工作温度范围大
- 配备德驰连接器，快速简便地连接到集成系统
- 高防护等级，适应严苛工业环境的需求
- PUR 电缆具备良好的牵引链适用性
应用
| 特殊的性能 | 无硅树脂; 无卤素; 牵引链适用性 |
|---|---|
| 无硅树脂 | 有 |
电气数据
| 工作电压 [V] | 8...32 DC |
|---|---|
| 防护等级 | III |
| 当前负载总数最大值 [A] | 4 |
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 环境温度变化 [°C] | -20...85 |
| 外壳防护等级 | IP 67; (配合连接器插入) |
机械技术数据
| 重量 [g] | 132.83 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 尺寸 [mm] | 24 x 24 x 54 | ||||||||
| 原材料 | PA | ||||||||
| 中央分配器的端口数量 | 2 | ||||||||
| 牵引链适用性 | 有 | ||||||||
| 牵引链适用性 |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 1-2-3
| 电缆: 2 m, PUR, 无卤素, 黑色, Ø 5.4 mm; 3 x 0.50 mm² (28 x Ø 0.15 mm ) |
电气连接 - 4-5-6
| 电缆: 2 m, PUR, 无卤素, 黑色, Ø 5.4 mm; 3 x 0.50 mm² (28 x Ø 0.15 mm ) |
电气连接 - 插座
| 接口 | 接插件: 1 x 德驰接插件, 直型; 触头: 镀镍的; 拧紧扭矩: 0.6...1.5 Nm |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E12547-00 — 05.11.2020 —
E12547 –
YDOGS030PLS0002H03
电气连接 - 1-2-3
电缆: 2 m, PUR, 无卤素, 黑色, Ø 5.4 mm; 3 x 0.50 mm² (28 x Ø 0.15 mm )
电气连接 - 4-5-6
电缆: 2 m, PUR, 无卤素, 黑色, Ø 5.4 mm; 3 x 0.50 mm² (28 x Ø 0.15 mm )
电气连接 - 插座
接插件: 1 x 德驰接插件, 直型; 触头: 镀镍的; 拧紧扭矩: 0.6...1.5 Nm
接口
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- RD =
- 红色
