- E12736

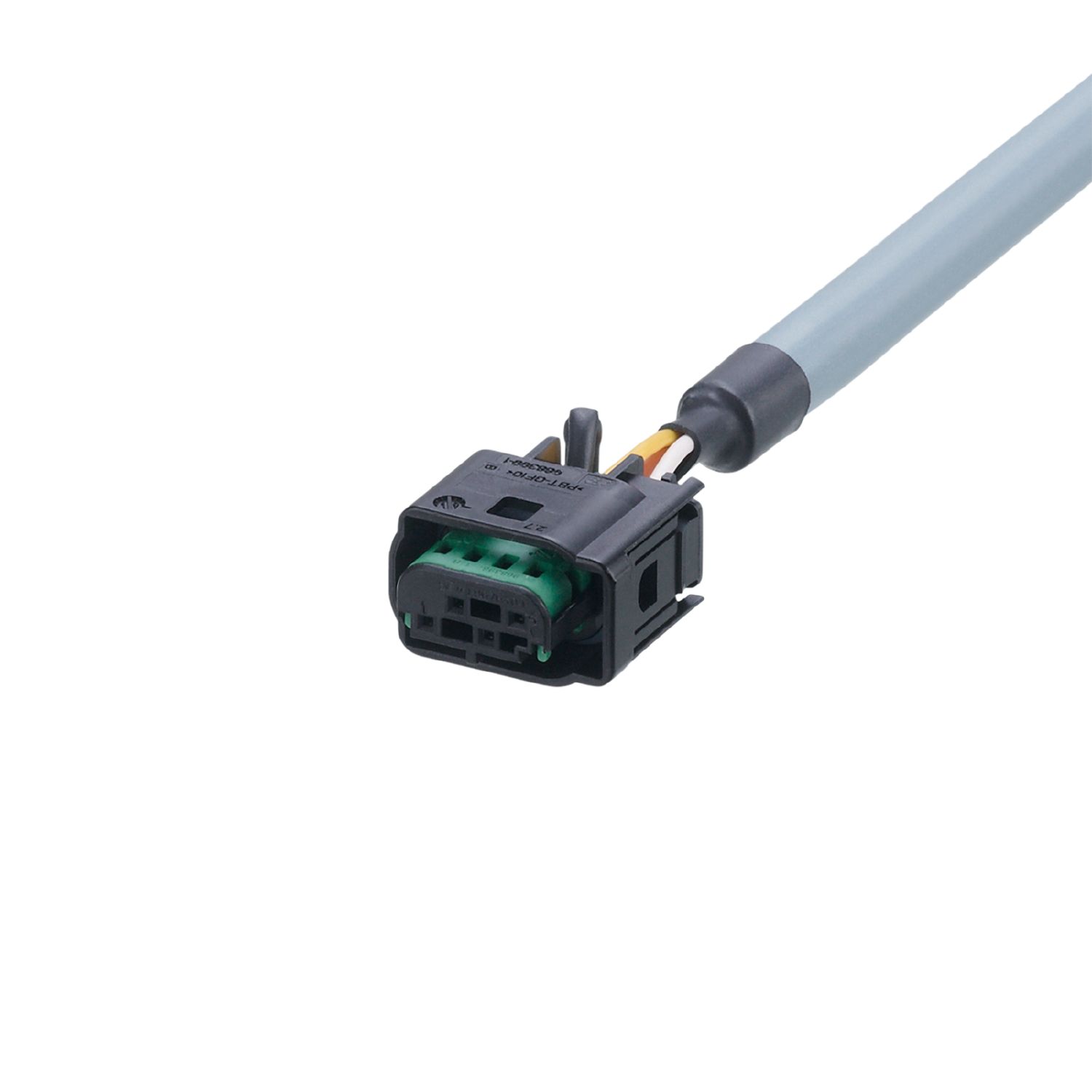

带AMP接插件的连接电缆
E12736
ecomatPanel/Cable/5m
带AMP接插件的连接电缆
E12736
ecomatPanel/Cable/5m
应用
| 特殊的性能 | 屏蔽的电缆 |
|---|
电气数据
| 工作电压 [V] | 8...32 DC |
|---|---|
| 防护等级 | III |
| 当前负载总数最大值 [A] | 4 |
工作条件
| 环境温度 [°C] | -40...80 |
|---|---|
| 外壳防护等级 | IP 20; (无电阻器) |
机械技术数据
| 重量 [g] | 456.4 |
|---|---|
| 尺寸 [mm] | 89.5 x 33.4 x 47.3 |
| 原材料 | 外壳: PBT-GF20 |
| 模制主体材料 | PBT |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 5 m, PUR, 灰色, Ø 8.3 mm, 屏蔽; 2 x 0.5 mm² (双绞线 ) + 2 x 0.5 mm² (双绞线 ) |
|---|---|
| 接口 | 接插件: AMP MQS, 直型; 成型体: PBT; 触头: 镀锡的 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E12736-00 — 05.10.2020 —
E12736 –
ecomatPanel/Cable/5m
电气连接
电缆: 5 m, PUR, 灰色, Ø 8.3 mm, 屏蔽; 2 x 0.5 mm² (双绞线 ) + 2 x 0.5 mm² (双绞线 )
- 1
- CAN_L
- 2
- CAN_H
- 3
- GND
- 4
- Vbb
接插件: AMP MQS, 直型; 成型体: PBT; 触头: 镀锡的
