阀门插头的连接电缆
E30436

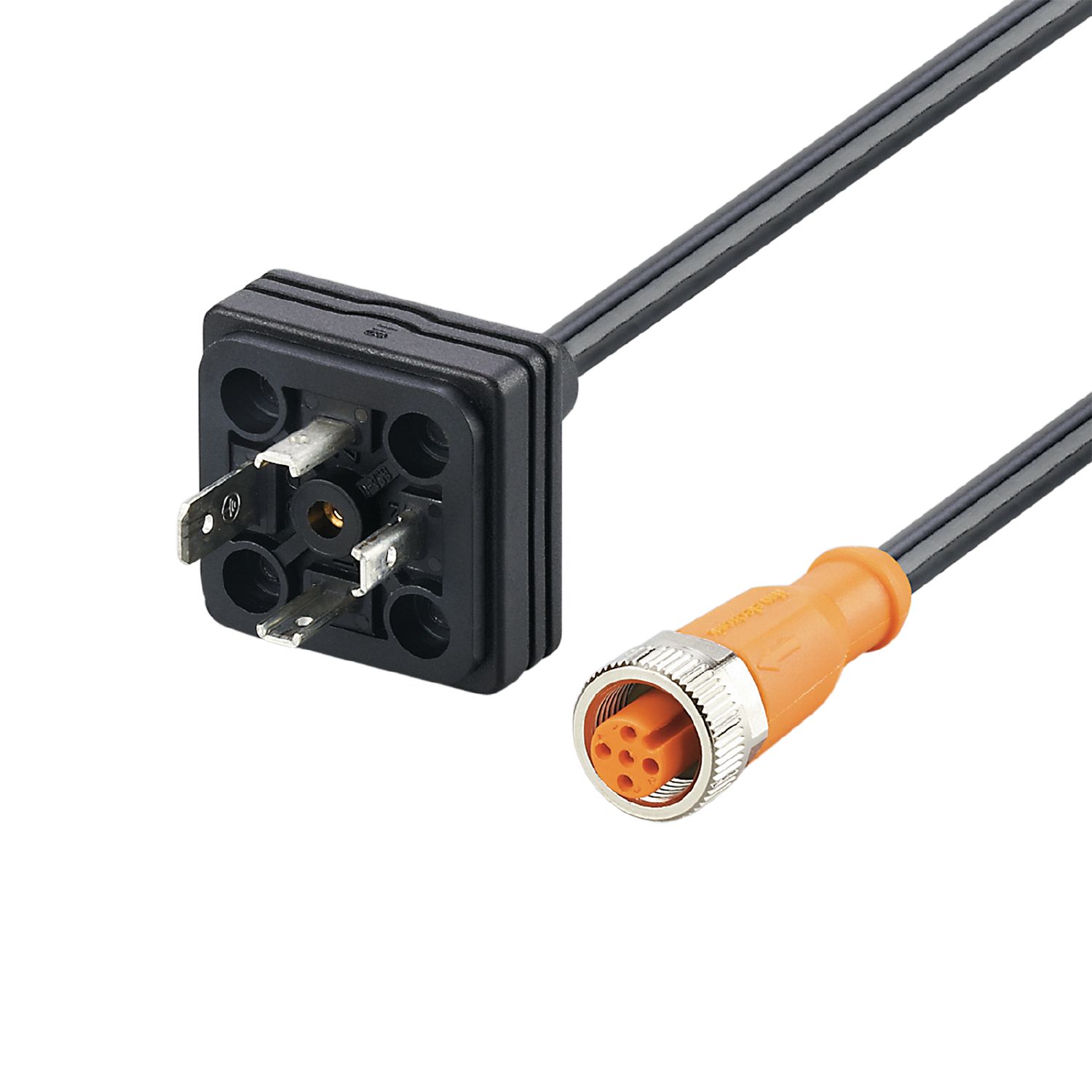

PLUG M12 - DIN VALVE FORM A
阀门插头的连接电缆
E30436
PLUG M12 - DIN VALVE FORM A
- 可靠地连接现场阀门
- 高防护等级，适应严苛工业环境的需求
- 工作温度范围大
- 耐用的矩形连接器
应用
| 特殊的性能 | 无硅树脂; 无卤素 |
|---|---|
| 无硅树脂 | 有 |
电气数据
| 工作电压 [V] | < 50 AC / < 60 DC |
|---|---|
| 当前负载总数最大值 [A] | 4 |
工作条件
| 环境温度 [°C] | -25...85 |
|---|---|
| 外壳防护等级 | IP 65 |
机械技术数据
| 重量 [g] | 66.7 |
|---|---|
| 模制主体材料 | TPU |
| 滚花螺母的材料 | 黄铜, 镀镍的 |
| 密封材料 | FKM |
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接插件: 1 x 阀门型号A DIN, 直型; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 拧紧扭矩: 0.6...1.5 Nm |
电气连接
| 接口 | 电缆: 0.4 m, PUR, 无卤素, 黑色, Ø 5.5 mm; 5 x 0.50 mm² |
|---|
电气连接 - 插座
| 接插件: 1 x M12, 直型; 译码: A; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 密封圈: FKM; 拧紧扭矩: 0.6...1.5 Nm |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E30436-00 — 05.11.2020 —
E30436 –
PLUG M12 - DIN VALVE FORM A
电气连接 - 插头
接插件: 1 x 阀门型号A DIN, 直型; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 拧紧扭矩: 0.6...1.5 Nm
电气连接
电缆: 0.4 m, PUR, 无卤素, 黑色, Ø 5.5 mm; 5 x 0.50 mm²
接口
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 蓝色
- GN/YE =
- 绿色/黄色
电气连接 - 插座
接插件: 1 x M12, 直型; 译码: A; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 密封圈: FKM; 拧紧扭矩: 0.6...1.5 Nm
