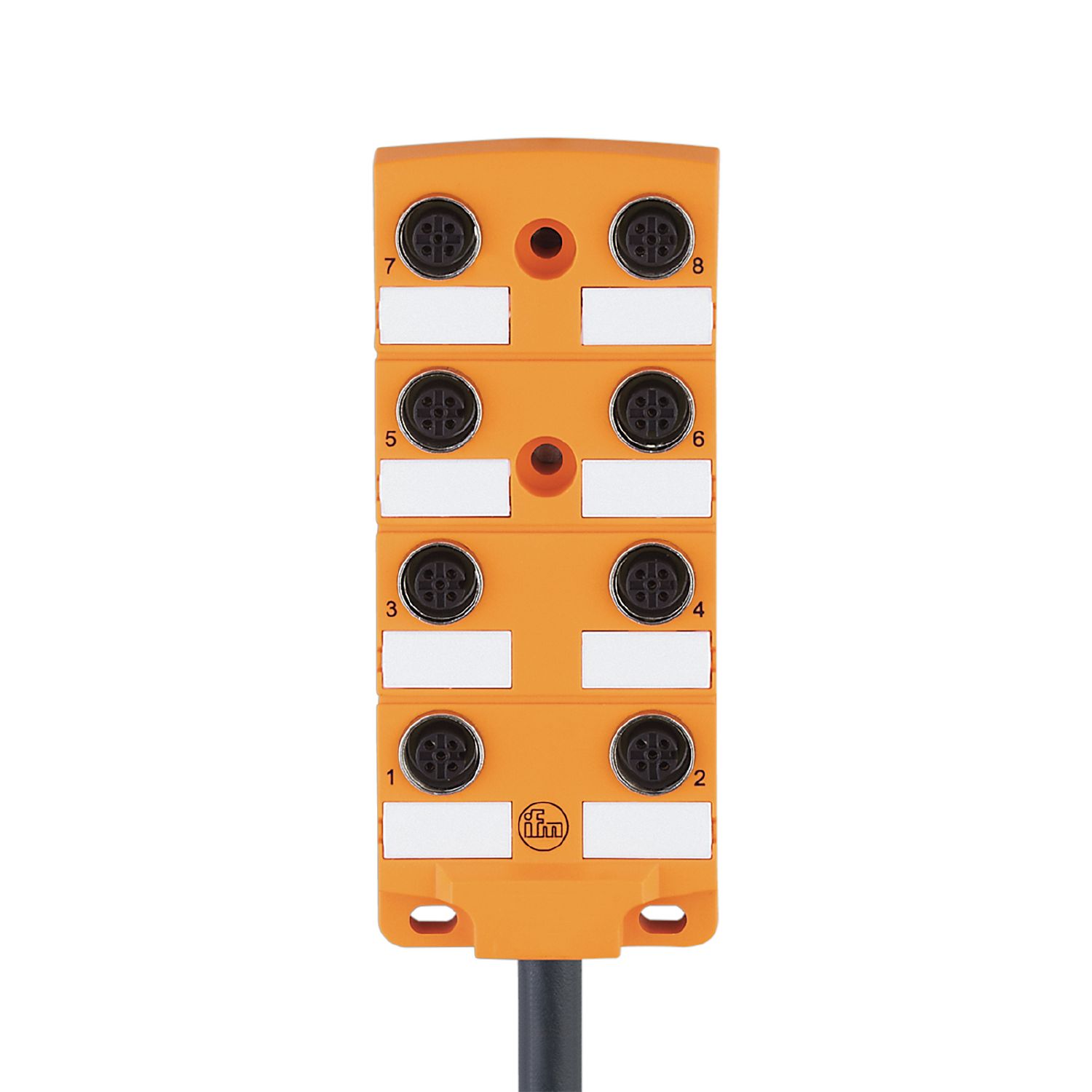

分配盒
EBC033
ZDO8H050MSS0010H11
分配盒
EBC033
ZDO8H050MSS0010H11
- 耐油和冷却剂
- 即使不使用工具进行安装也可永久可靠地密封
- 机械端止动可保护 O 形环免遭破坏
- 坚固的外壳，适用于严苛的工业环境
- 较高的抗冲击和振动能力
{{ifmVariantName}}
| 应用 | |||||
|---|---|---|---|---|---|
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 牵引链适用性 | ||||
| 无硅树脂 | 有 | ||||
| 电气数据 | |||||
| 工作电压 [V] | < 30 AC/DC; (符合cULus - Class 2标准) | ||||
| 防护等级 | II | ||||
| 每个模块/插槽最大电流负载 [A] | 4 | ||||
| 当前负载总数最大值 [A] | 12 | ||||
| 工作条件 | |||||
| 环境温度 [°C] | -25...80 | ||||
| 环境温度变化 [°C] | -5...60 | ||||
| 外壳防护等级 | IP 67; IP 68 | ||||
| 机械技术数据 | |||||
| 重量 [g] | 1190 | ||||
| 尺寸 [mm] | 22 x 54 x 127 | ||||
| 原材料 | PA | ||||
| 模制主体材料 | PA | ||||
| 中央分配器的端口数量 | 8 | ||||
| 接插件型号 | M12 | ||||
| 牵引链适用性 | 有 | ||||
| 牵引链适用性 |
|
||||
| 附件 | |||||
| 供货范围 |
|
||||
| 注释 | |||||
| 包装单位 | 1 件 | ||||
| 电气连接 | |||||
| 电缆: 10 m, PUR, 无卤素, 黑色, Ø 8.2 mm; 8 x 0.34 mm² (43 x Ø 0.1 mm ) + 3 x 0.75 mm² (95 x Ø 0.1 mm ) | |||||
| 电气连接 - 插槽 | |||||
| 接口 | 接插件: 8 x M12; 成型体: PA; 触头: 镀金的; 拧紧扭矩: 0.8...1.5 Nm | ||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EBC033-01 — 05.11.2020 —
|
|||||
EBC033 –
ZDO8H050MSS0010H11
电气连接
电缆: 10 m, PUR, 无卤素, 黑色, Ø 8.2 mm; 8 x 0.34 mm² (43 x Ø 0.1 mm ) + 3 x 0.75 mm² (95 x Ø 0.1 mm )
电气连接 - 插槽
接插件: 8 x M12; 成型体: PA; 触头: 镀金的; 拧紧扭矩: 0.8...1.5 Nm
接口
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 蓝色
- GN =
- 绿色
- GY =
- 灰色
- PK =
- 粉红色
- RD =
- 红色
- VT =
- 紫色
- WH =
- 白色
- YE =
- 黄色
