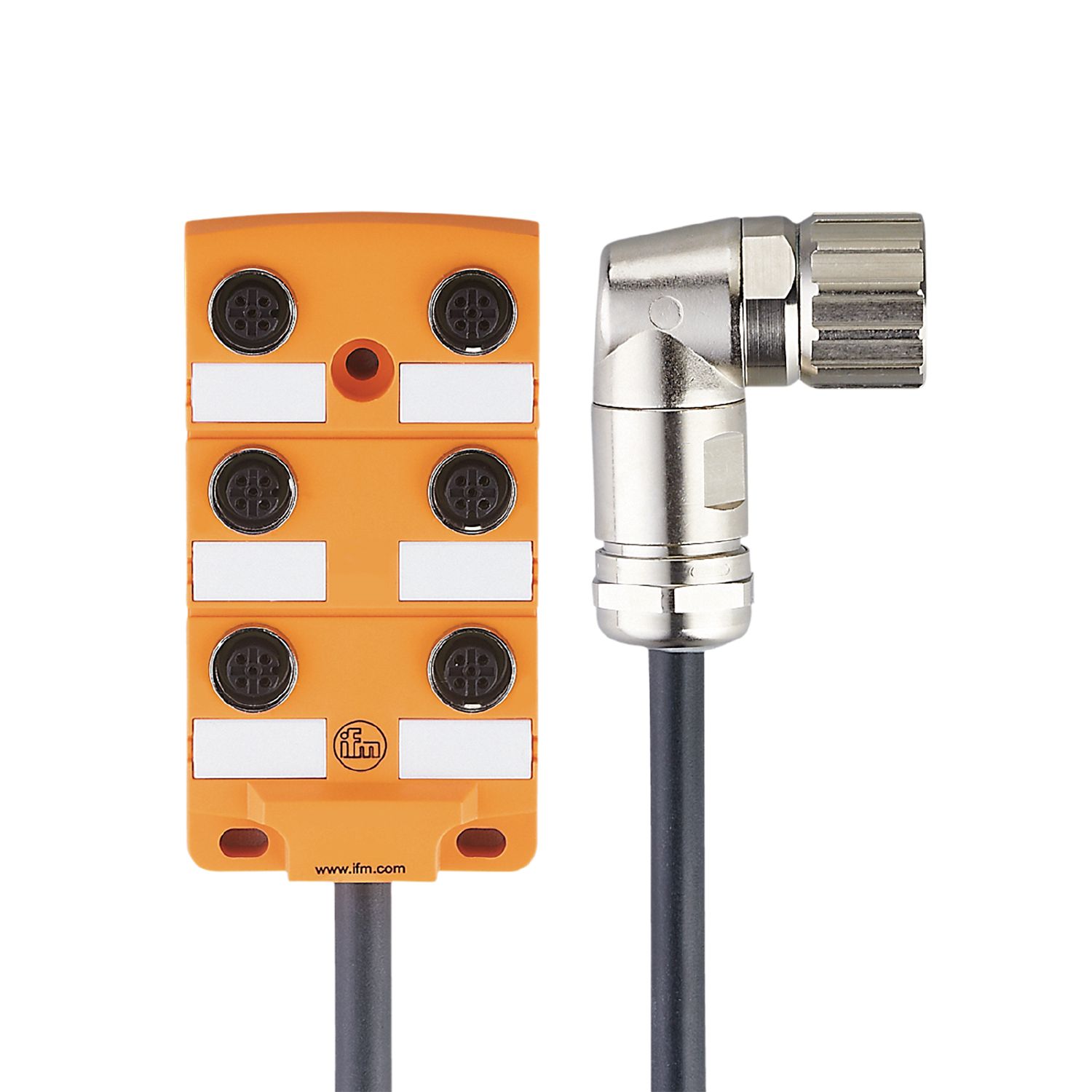

分配盒
EBC040
ZDO6H050MSS0010H11STAK190MSS
分配盒
EBC040
ZDO6H050MSS0010H11STAK190MSS
应用
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 牵引链适用性 |
|---|---|
| 无硅树脂 | 有 |
电气数据
| 工作电压 [V] | < 30 AC/DC; (符合cULus - Class 2标准) |
|---|---|
| 防护等级 | II |
| 每个模块/插槽最大电流负载 [A] | 4 |
| 当前负载总数最大值 [A] | 12 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 环境温度变化 [°C] | -5...60 |
| 外壳防护等级 | IP 67; IP 68 |
认证/测试
| UL认证 |
|
|---|
机械技术数据
| 重量 [g] | 1470.5 | ||||
|---|---|---|---|---|---|
| 尺寸 [mm] | 22 x 54 x 100 | ||||
| 原材料 | PA | ||||
| 模制主体材料 | PA | ||||
| 中央分配器的端口数量 | 6 | ||||
| 接插件型号 | M12 | ||||
| 牵引链适用性 | 有 | ||||
| 牵引链适用性 |
|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接插件: 1 x M23, 角型; 成型体: PA; 触头: 镀金的; 拧紧扭矩: 0.8...1.5 Nm |
电气连接
| 接口 | 电缆: 10 m, PUR, 无卤素, 黑色, Ø 8.8 mm; 12 x 0.34 mm² (63 x Ø 0.1 mm ) + 3 x 1.0 mm² (127 x Ø 0.1 mm ) |
|---|
电气连接 - 插槽
| 接插件: 6 x M12; 译码: A; 成型体: PA; 触头: 镀金的; 拧紧扭矩: 0.8...1.5 Nm |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EBC040-01 — 05.11.2020 —
EBC040 –
ZDO6H050MSS0010H11STAK190MSS
电气连接 - 插头
接插件: 1 x M23, 角型; 成型体: PA; 触头: 镀金的; 拧紧扭矩: 0.8...1.5 Nm
电气连接
电缆: 10 m, PUR, 无卤素, 黑色, Ø 8.8 mm; 12 x 0.34 mm² (63 x Ø 0.1 mm ) + 3 x 1.0 mm² (127 x Ø 0.1 mm )
接口
电气连接 - 插槽
接插件: 6 x M12; 译码: A; 成型体: PA; 触头: 镀金的; 拧紧扭矩: 0.8...1.5 Nm
