- EC0452

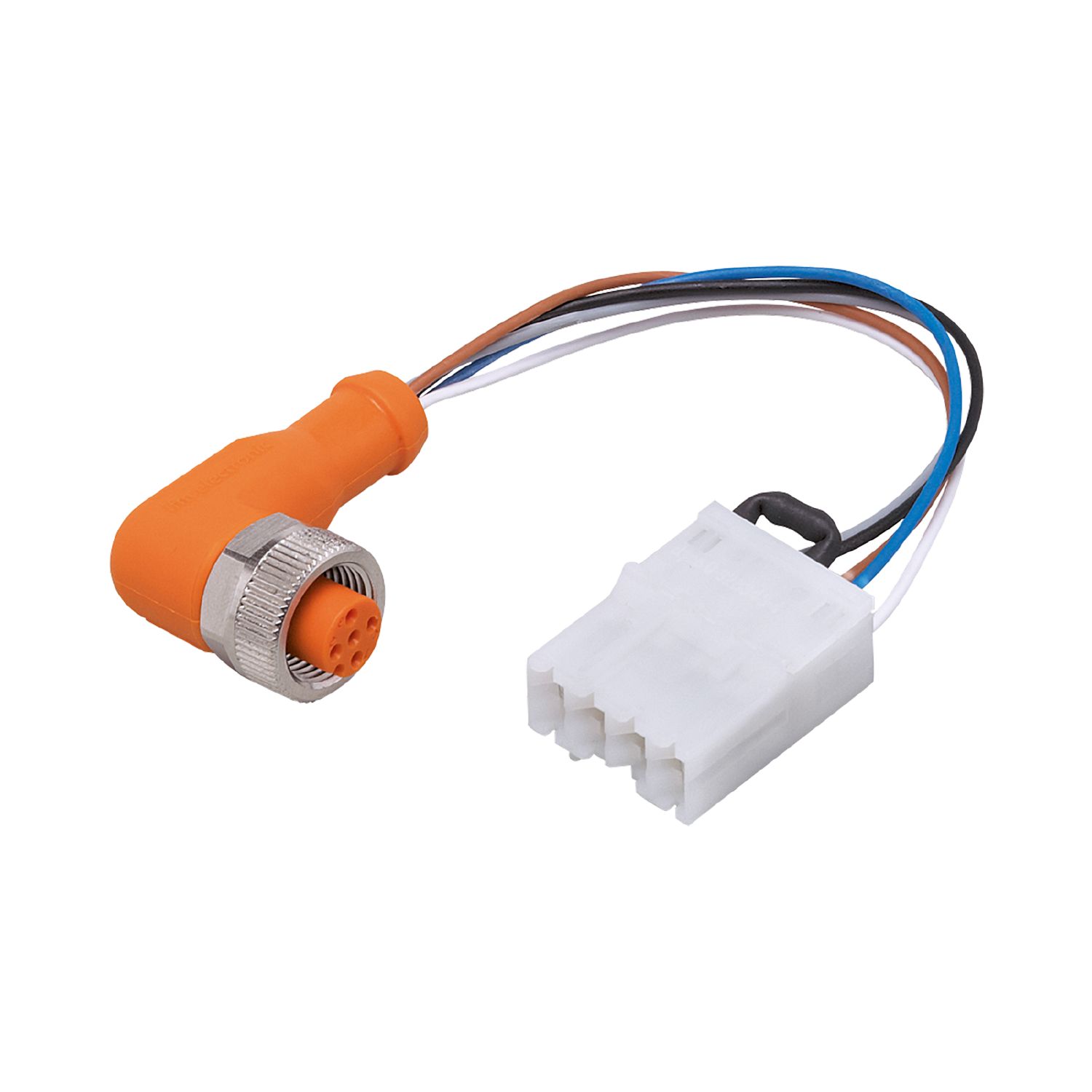

带触点外壳的预接线连接电缆
EC0452
BasicCable/Display inboard
带触点外壳的预接线连接电缆
EC0452
BasicCable/Display inboard
- 用于控制器和对话单元的连接
- CAN 设备的可靠信号传送
- 触点外壳和连接器中带有集成的 CAN 总线终端电阻器
- 适用于移动机器，工作温度范围广
- 连有供电和信号传送电缆
应用
| 设计 | 已接线, 用于BasicController和BasicDisplay, 1 x CR04xx, 1 x CR045x |
|---|---|
| 应用 | 电源; CAN总线 |
工作条件
| 环境温度 [°C] | -40...85 |
|---|
机械技术数据
| 重量 [g] | 23.2 |
|---|
注释
| 注释 |
|
||
|---|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 电缆: 0.1 m; 5 x 0.34 mm² |
|---|---|
| 接口 | 接插件: 1 x M12 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EC0452-01 — 30.09.2014 —
EC0452 –
BasicCable/Display inboard
电气连接
电缆: 0.1 m; 5 x 0.34 mm²
接口
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 蓝色
- GY =
- 灰色
- WH =
- 白色
