- EC0705
带AMP接插件的连接电缆
EC0705

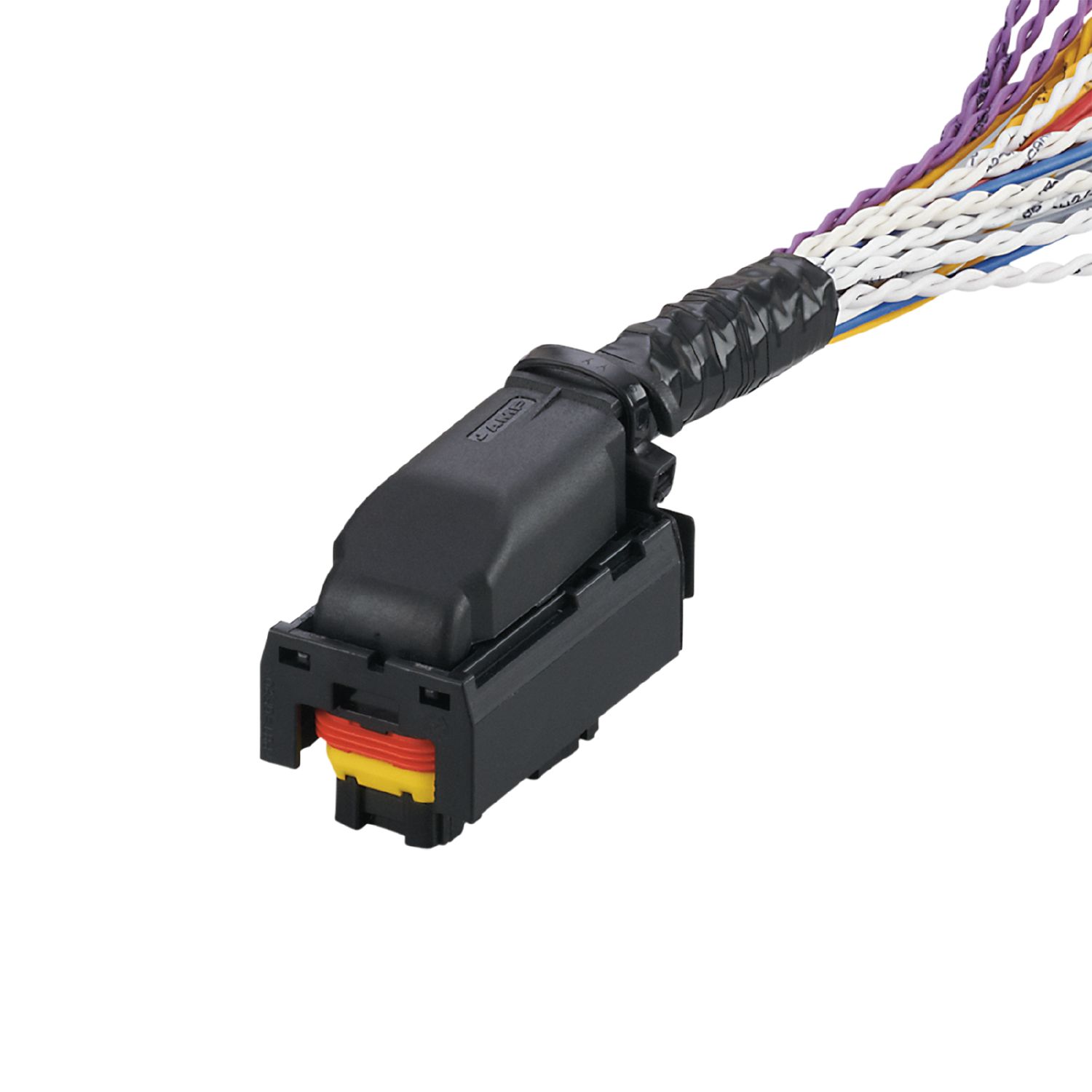

ecomatDisplay/Cable/40p/2.5m
带AMP接插件的连接电缆
EC0705
ecomatDisplay/Cable/40p/2.5m
- 带有反极性保护的可锁止 AMP 连接器
电气数据
| 工作电压 [V] | 36 DC |
|---|---|
| 反相保护 | 有 |
工作条件
| 环境温度 [°C] | -40...105 |
|---|---|
| 外壳防护等级 | IP 67 |
机械技术数据
| 重量 [g] | 896 |
|---|---|
| 尺寸 [mm] | 10 x 10 x 10 |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 2.5 m, PVC; FLRY-B; 32 x 0.5 mm² + 5 x 1.0 mm² + 3 x 2.5 mm² |
电气连接 - AMP连接器
| Video | 接插件: 1 x AMP-Junior Timer; 成型体: PBT, 黑色 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EC0705-01 — 02.11.2023 —
EC0705 –
ecomatDisplay/Cable/40p/2.5m
电气连接
电缆: 2.5 m, PVC; FLRY-B; 32 x 0.5 mm² + 5 x 1.0 mm² + 3 x 2.5 mm²
电气连接 - AMP连接器
Video
- 1: 82
- VIDEO3_ GND
- 2: 90
- VIDEO3_ SIGNAL
- 3: 98
- VIDEO0_ GND
- 4: 106
- VIDEO0_ SIGNAL
- 5: 99
- VIDEO1_ GND
- 6: 107
- VIDEO1_ SIGNAL
- 7: 100
- VIDEO2_ GND
- 8: 108
- VIDEO2_ SIGNAL
ifm / Service
- 9: 83
- IFM0-
- 10: 91
- IFM0+
- 11: 88
- IFM1-
- 12: 96
- IFM1+
- 13: 89
- SERVICE1
- 14: 97
- SERVICE0
CAN
- 15: 84
- CAN0_L
- 16: 92
- CAN0_H
- 17: 85
- CAN1_L
- 18: 93
- CAN1_H
- 19: 86
- CAN2_L
- 20: 94
- CAN2_H
- 21: 87
- CAN3_L
- 22: 95
- CAN3_H
Audio / Head / WAKEUP
- 23: 101
- AUDIO_IN_R
- 24: 109
- AUDIO_IN_L
- 25: 102
- AUDIO_GND
- 26: 110
- WAKEUP
- 27: 103
- HEAD_OUT_R
- 28: 111
- HEAD_OUT_L
- 29: 104
- AUDIO_R-
- 30: 112
- AUDIO_R+
- 31: 105
- AUDIO_L-
- 32: 113
- AUDIO_L+
VBB / GND / IN / OUT
- 33: 114
- VBB0
- 34: 119
- VBB15
- 35: 120
- GND
- 36: 121
- VBB30
- 37: 115
- IN0
- 38: 116
- IN1
- 39: 117
- OUT0
- 40: 118
- OUT1
接插件: 1 x AMP-Junior Timer; 成型体: PBT, 黑色
