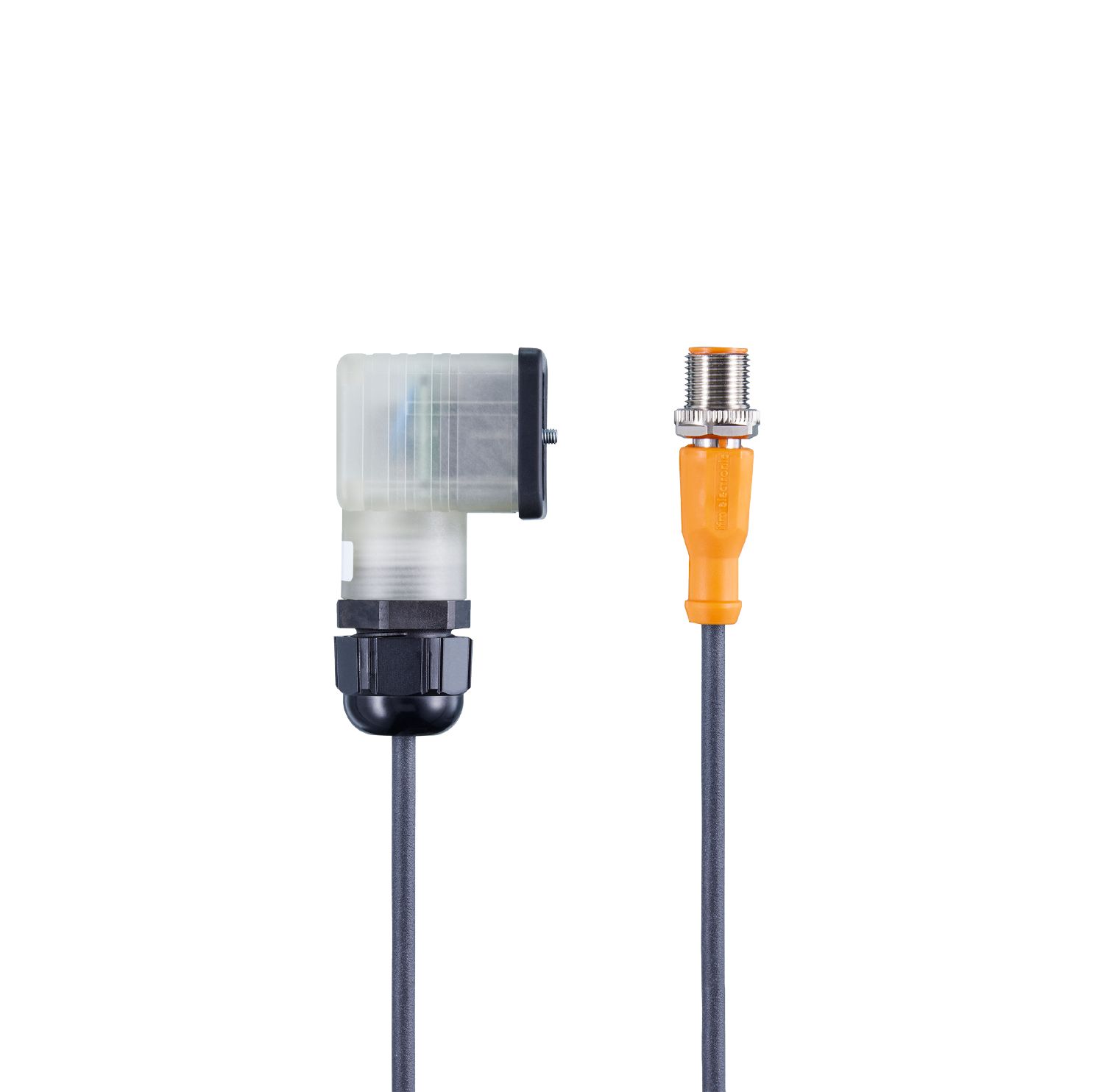

阀门插头的连接电缆
EC2088
R360/DANFOSS PVEH-F/M12
阀门插头的连接电缆
EC2088
R360/DANFOSS PVEH-F/M12
- 可靠地连接现场阀门
- 倾斜型适用于空间受限的情况
- 工作温度范围大
- 耐用的矩形连接器
应用
| 特殊的性能 | 无卤素 |
|---|
电气数据
| 工作电压 [V] | < 250 AC/DC |
|---|---|
| 防护等级 | II |
| 当前负载总数最大值 [A] | 4 |
工作条件
| 环境温度 [°C] | -25...90 | ||
|---|---|---|---|
| 注意环境温度 |
|
||
| 外壳防护等级 | IP 65; (M12接插件: IP65, IP67, IP68, IP69K) |
机械技术数据
| 重量 [g] | 82 |
|---|---|
| 模制主体材料 | PA-GF, 无卤素 / TPU, 无卤素 |
| 滚花螺母的材料 | 钢, 镀锌的 / 黄铜, 镀镍的 |
| 密封材料 | 丁晴橡胶 / CR |
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插座
| 接插件: 1 x 阀门型号A DIN, 角型; 成型体: PA-GF, 无卤素, 黑色; 锁定: 钢, 镀锌的; 密封圈: 丁晴橡胶 / CR; 触头: 黄铜; 拧紧扭矩: 0.5...0.6 Nm |
电气连接 - 电缆
| 接口 | 电缆: 0.24 m, PUR, 无卤素, 黑色, Ø 4.3 mm; 4 x 0.34 mm² (42 x Ø 0.1 mm ) |
|---|
电气连接 - 插头
| 接插件: 1 x M12, 直型; 译码: A; 成型体: TPU, 无卤素, 桔黄色; 锁定: 黄铜, 镀镍的; 拧紧扭矩: 0.6...1.5 Nm |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EC2088-01 — 28.07.2023 —
EC2088 –
R360/DANFOSS PVEH-F/M12
电气连接 - 插座
- 1.
- 24 V DC
- 2.
- PWM IN
- 3.
- Error OUT
- FE
接插件: 1 x 阀门型号A DIN, 角型; 成型体: PA-GF, 无卤素, 黑色; 锁定: 钢, 镀锌的; 密封圈: 丁晴橡胶 / CR; 触头: 黄铜; 拧紧扭矩: 0.5...0.6 Nm
电气连接 - 电缆
电缆: 0.24 m, PUR, 无卤素, 黑色, Ø 4.3 mm; 4 x 0.34 mm² (42 x Ø 0.1 mm )
接口
电气连接 - 插头
- 1.
- 24 V DC
- 2.
- Error OUT
- 3.
- GND
- 4.
- PWM IN
接插件: 1 x M12, 直型; 译码: A; 成型体: TPU, 无卤素, 桔黄色; 锁定: 黄铜, 镀镍的; 拧紧扭矩: 0.6...1.5 Nm
