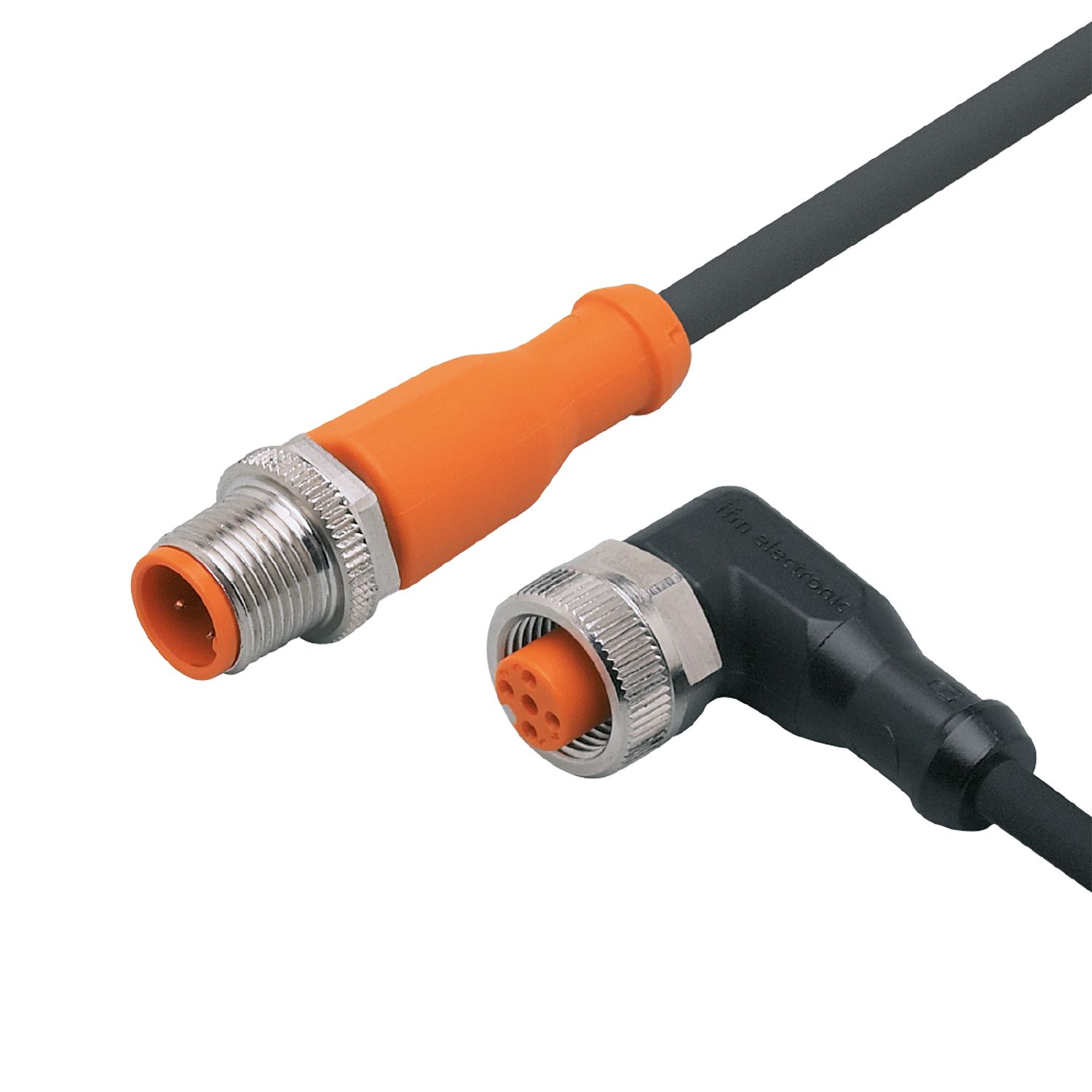

连接电缆
EVC023
VDOAH043MSS0002H04STGH040MSS
连接电缆
EVC023
VDOAH043MSS0002H04STGH040MSS
- 耐油和冷却剂
- 即使不使用工具进行安装也可永久可靠地密封
- 高防护等级，适应严苛工业环境的需求
- 从带有锁止机构的联接圈获得振动和冲击的耐受力
- LED 即便在明亮灯光下也能清晰可见
请参阅“下载”下的技术说明
{{ifmVariantName}}
| 应用 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 牵引链适用性 | ||||||||
| 无硅树脂 | 有 | ||||||||
| 电气数据 | |||||||||
| 工作电压 [V] | 10...36 DC | ||||||||
| 防护等级 | II | ||||||||
| 当前负载总数最大值 [A] | 4 | ||||||||
| 输出 | |||||||||
| 电气设计 | PNP | ||||||||
| 工作条件 | |||||||||
| 环境温度 [°C] | -25...90 | ||||||||
| 注意环境温度 |
|
||||||||
| 环境温度变化 [°C] | -25...90 | ||||||||
| 注意环境温度（移动的） |
|
||||||||
| 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K | ||||||||
| 认证/测试 | |||||||||
| MTTF [年] | 20027 | ||||||||
| 机械技术数据 | |||||||||
| 重量 [g] | 98.2 | ||||||||
| 尺寸 [mm] | 15.5 x 15.5 x 49.5 | ||||||||
| 模制主体材料 | TPU / TPU | ||||||||
| 滚花螺母的材料 | 黄铜, 镀镍的 / 黄铜, 镀镍的 | ||||||||
| 密封材料 | FKM | ||||||||
| 牵引链适用性 | 有 | ||||||||
| 牵引链适用性 |
|
||||||||
| 显示器/操作件 | |||||||||
| 显示 |
|
||||||||
| 注释 | |||||||||
| 说明 | 请参阅“下载”下的技术说明 | ||||||||
| 包装单位 | 1 件 | ||||||||
| 电气连接 - 插头 | |||||||||
| 接插件: 1 x M12, 直型; 成型体: TPU, 桔黄色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm | |||||||||
| 电气连接 | |||||||||
| 接口 | 电缆: 2 m, PUR, 无卤素, 黑色, Ø 4.3 mm; 4 x 0.34 mm² (42 x Ø 0.1 mm ) | ||||||||
| 电气连接 - 插座 | |||||||||
| 接插件: 1 x M12, 角型; 成型体: TPU, 黑色透明的; 锁定: 黄铜, 镀镍的; 密封圈: FKM; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm | |||||||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EVC023-01 — 05.11.2020 —
|
|||||||||
EVC023 –
VDOAH043MSS0002H04STGH040MSS
电气连接 - 插头
接插件: 1 x M12, 直型; 成型体: TPU, 桔黄色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm
电气连接
电缆: 2 m, PUR, 无卤素, 黑色, Ø 4.3 mm; 4 x 0.34 mm² (42 x Ø 0.1 mm )
接口
电气连接 - 插座
接插件: 1 x M12, 角型; 成型体: TPU, 黑色透明的; 锁定: 黄铜, 镀镍的; 密封圈: FKM; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm
