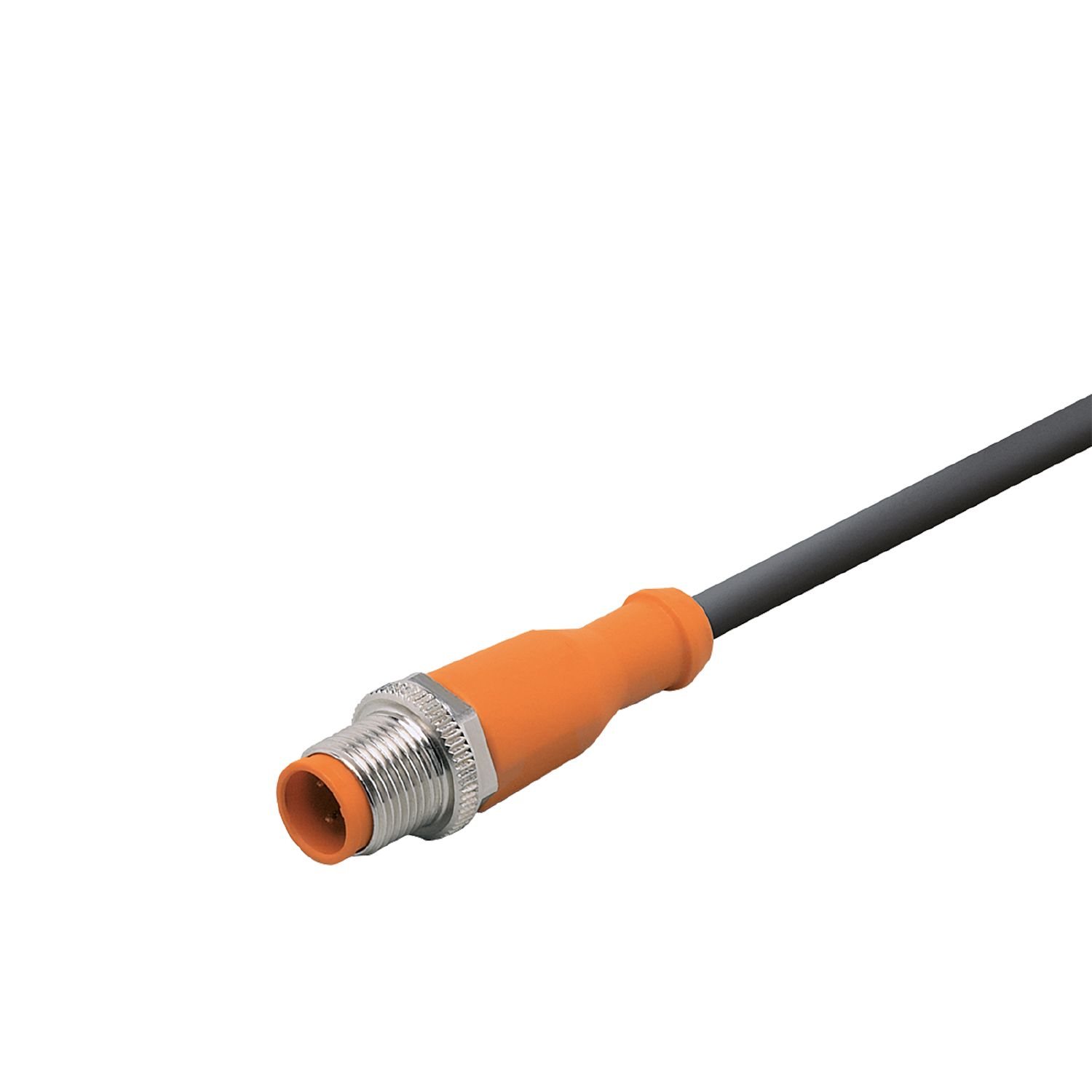

带插头连接电缆
EVC139
ASTGH050MSS00,3H05
带插头连接电缆
EVC139
ASTGH050MSS00,3H05
- 耐油和冷却剂
- 即使不使用工具进行安装也可永久可靠地密封
- 高防护等级，适应严苛工业环境的需求
- 从带有锁止机构的联接圈获得振动和冲击的耐受力
- 工作温度范围大
请参阅“下载”下的技术说明
{{ifmVariantName}}
| 应用 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 牵引链适用性 | ||||||||
| 无硅树脂 | 有 | ||||||||
| 电气数据 | |||||||||
| 工作电压 [V] | < 60 AC/DC | ||||||||
| 防护等级 | II | ||||||||
| 当前负载总数最大值 [A] | 4; (cULus: 3) | ||||||||
| 工作条件 | |||||||||
| 环境温度 [°C] | -25...90 | ||||||||
| 注意环境温度 |
|
||||||||
| 环境温度变化 [°C] | -25...90 | ||||||||
| 注意环境温度（移动的） |
|
||||||||
| 存储温度 [°C] | -25...55 | ||||||||
| 储存湿度 [%] | 10...100 | ||||||||
| 符合所述等级的其他储存气候条件 |
|
||||||||
| 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K | ||||||||
| 机械技术数据 | |||||||||
| 重量 [g] | 31.5 | ||||||||
| 尺寸 [mm] | 15.5 x 15.5 x 49.5 | ||||||||
| 原材料 | 电子外壳: TPU 桔黄色 | ||||||||
| 滚花螺母的材料 | 黄铜, 镀镍的 | ||||||||
| 牵引链适用性 | 有 | ||||||||
| 牵引链适用性 |
|
||||||||
| 注释 | |||||||||
| 说明 | 请参阅“下载”下的技术说明 | ||||||||
| 包装单位 | 1 件 | ||||||||
| 电气连接 | |||||||||
| 电缆: 0.3 m, PUR, 无卤素, 黑色, Ø 4.6 mm; 5 x 0.34 mm² (42 x Ø 0.1 mm ) | |||||||||
| 电气连接 - 插头 | |||||||||
| 接口 | 接插件: 1 x M12, 直型; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm | ||||||||
| 图表 | |||||||||
|
|||||||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EVC139-01 — 10.01.2020 —
|
|||||||||
EVC139 –
ASTGH050MSS00,3H05
电气连接
电缆: 0.3 m, PUR, 无卤素, 黑色, Ø 4.6 mm; 5 x 0.34 mm² (42 x Ø 0.1 mm )
电气连接 - 插头
接插件: 1 x M12, 直型; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm
接口
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 蓝色
- GY =
- 灰色
- WH =
- 白色
