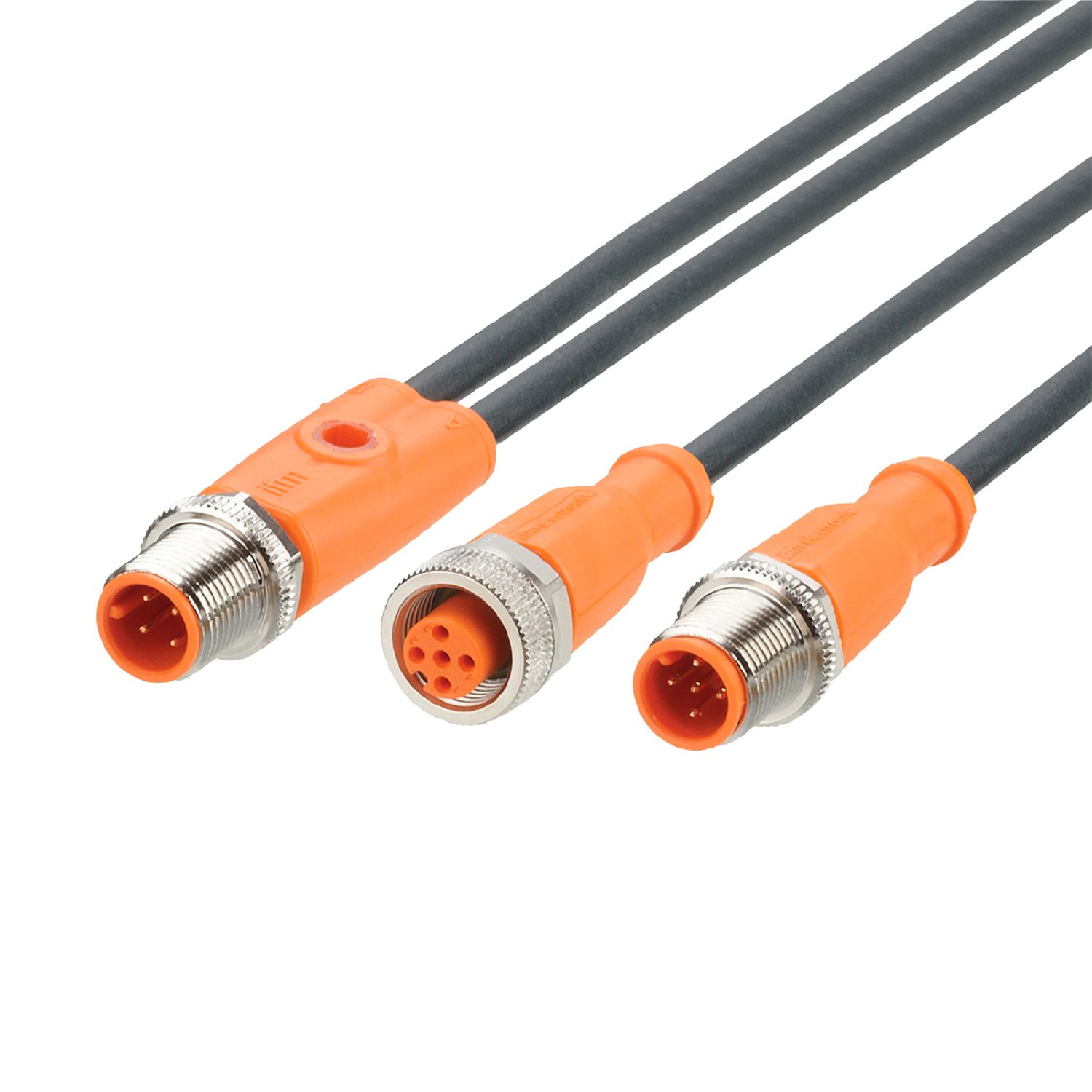

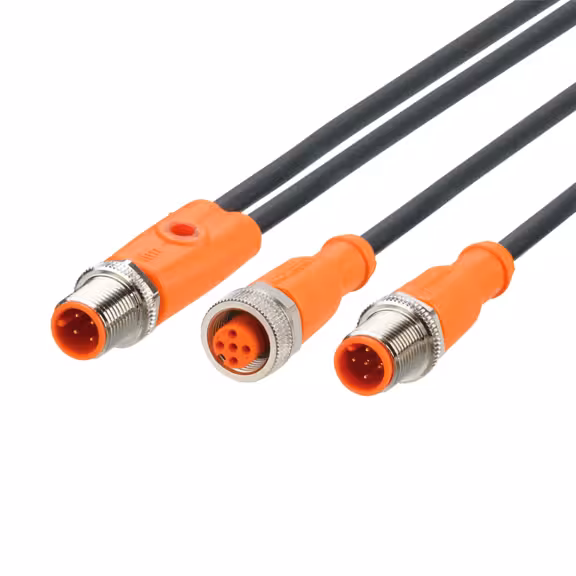

Y连接电缆

EVC843

YSDGH050MSS0002H05STGH040MSS

Y连接电缆

EVC843

YSDGH050MSS0002H05STGH040MSS

请参阅“下载”下的技术说明
  • ce
  • ukca
应用
特殊的性能 无硅树脂; 无卤素; 镀金触点; 牵引链适用性
无硅树脂
电气数据
工作电压 [V] 24 DC
防护等级 III
当前负载总数最大值 [A] 3
工作条件
环境温度 [°C] -25...90
外壳防护等级 IP 65; IP 67; IP 68; IP 69K
机械技术数据
重量 [g] 183.1
模制主体材料 TPU / TPU
滚花螺母的材料 黄铜, 镀镍的
密封材料 Viton
牵引链适用性
牵引链适用性
用于灵活应用的弯曲直径 min. 10 x 电缆直径
传播速度 用于水平传播长度5m的最大值3.3 m/s和最大值加速度5 m/s²
弯曲周期 > 5 Mio.
扭转应力 ± 180 °/m
注释
说明 请参阅“下载”下的技术说明
包装单位 1 件
电气连接 - 插头 C
接插件: M12, 直型; 译码: A; 成型体: TPU, 黑色; 锁定: 锁定螺母, 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值!
电气连接
接口 电缆: 2 m, PUR, 无卤素, 黑色, Ø 4.9 mm; 5 x 0.34 mm² (42 x Ø 0.1 mm ) + 5 x 0.34 mm² (42 x Ø 0.1 mm )
电气连接 - 插头 A
接插件: M12, 直型; 译码: A; 成型体: TPU, 黑色; 锁定: 锁定螺母, 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值!
电气连接 - 插座 B
接插件: M12, 直型; 译码: A; 成型体: TPU, 黑色; 锁定: 锁定螺母, 黄铜, 镀镍的; 密封圈: Viton; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值!
图表
降额Imax * 0.8 DIN EN 60512-5-2
X 环境温度 [°C]
Y 电流 [A]
