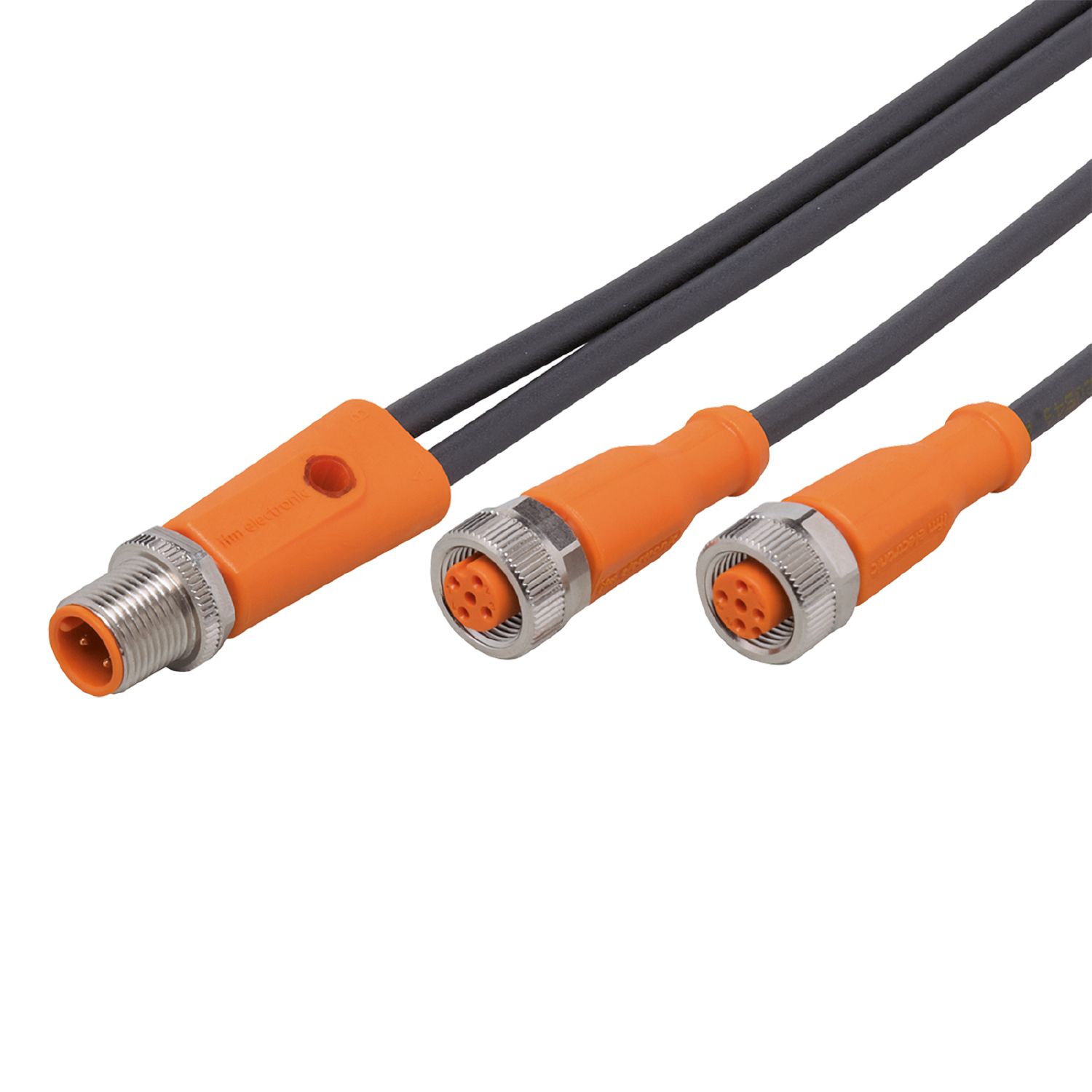

Y连接电缆

EVC847

YDOGHDB0MSS00,4HDBSTGH050MSS

Y连接电缆

EVC847

YDOGHDB0MSS00,4HDBSTGH050MSS

请参阅“下载”下的技术说明
{{ifmVariantName}}



  • ce
  • eac
技术参数
应用
特殊的性能 无硅树脂; 无卤素; 镀金触点; 牵引链适用性
无硅树脂
电气数据
工作电压 [V] < 60 AC/DC
防护等级 II
当前负载总数最大值 [A] 3
工作条件
环境温度 [°C] -25...90
环境温度变化 [°C] -25...90
存储温度 [°C] -25...55
储存湿度 [%] 10...100
符合所述等级的其他储存气候条件
1K22/ DIN 60721-3-1
外壳防护等级 IP 65; IP 67; IP 68; IP 69K
机械技术数据
重量 [g] 74.6
模制主体材料 TPU / TPU / TPU
滚花螺母的材料 黄铜, 镀镍的 / 黄铜, 镀镍的 / 黄铜, 镀镍的
密封材料 Viton / Viton
中央分配器的端口数量 2
牵引链适用性
牵引链适用性
用于灵活应用的弯曲直径 min. 10 x 电缆直径
传播速度 用于水平传播长度5m的最大值3.3 m/s和最大值加速度5 m/s²
弯曲周期 > 5 Mio.
扭转应力 ± 180 °/m
注释
说明 请参阅“下载”下的技术说明
包装单位 1 件
电气连接 - 插头 C
接插件: 1 x M12; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm
电气连接 - 插座 A
电缆: 0.4 m, PUR, 无卤素, 黑色, Ø 4.6 mm; 5 x 0.34 mm² (42 x Ø 0.1 mm )
接插件: 1 x M12; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 密封圈: Viton; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm
电气连接 - 插座 B
电缆: 0.4 m, PUR, 无卤素, 黑色, Ø 4.3 mm; 3 x 0.34 mm² (42 x Ø 0.1 mm )
接插件: 1 x M12; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 密封圈: Viton; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EVC847-01 — 05.11.2020 —
