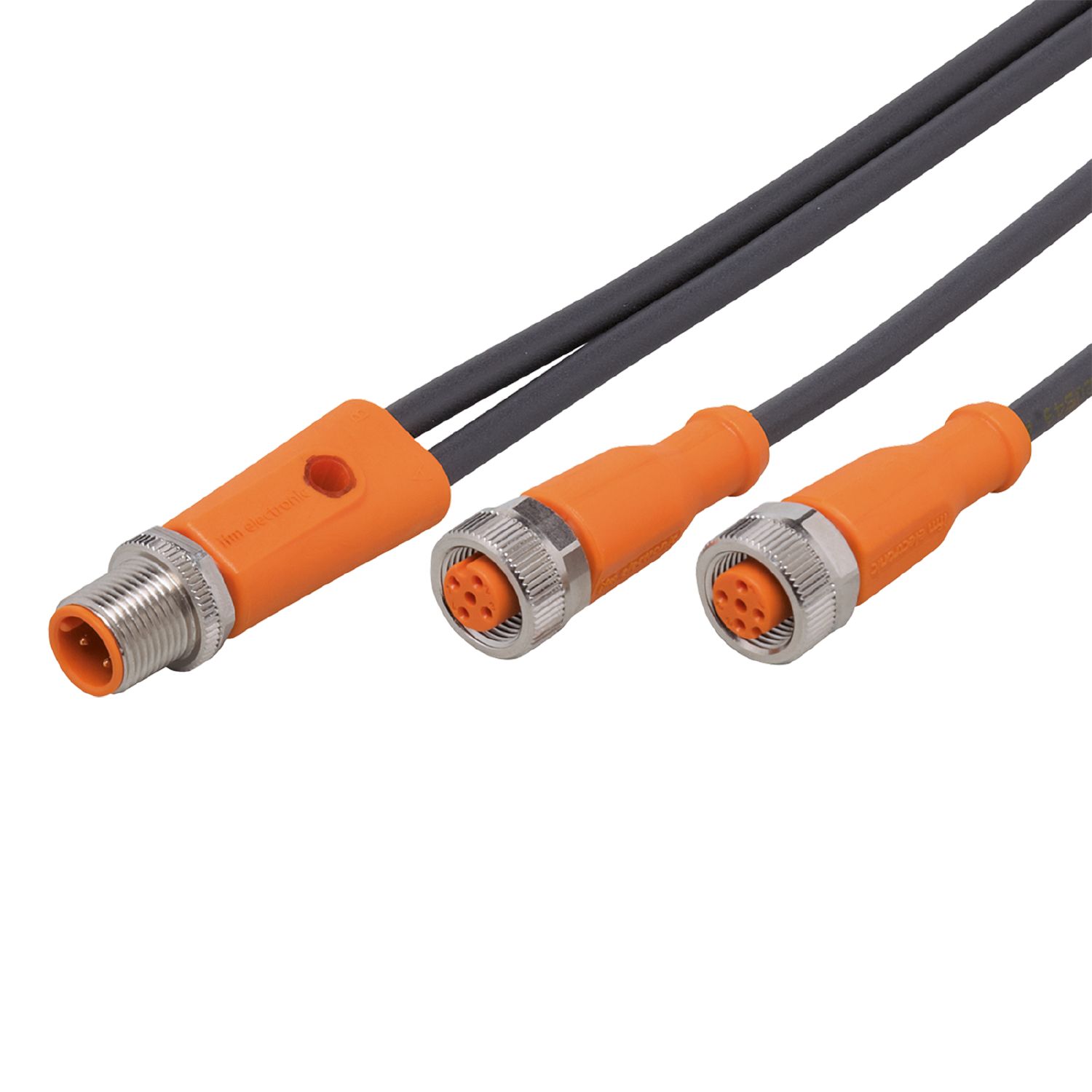

Y连接电缆
EVC848
YDOGHDB0MSS00,4HDBSTGH050MSS
Y连接电缆
EVC848
YDOGHDB0MSS00,4HDBSTGH050MSS
请参阅“下载”下的技术说明
{{ifmVariantName}}
| 应用 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 牵引链适用性 | ||||||||
| 无硅树脂 | 有 | ||||||||
| 电气数据 | |||||||||
| 工作电压 [V] | 60 AC/DC | ||||||||
| 防护等级 | II | ||||||||
| 当前负载总数最大值 [A] | 3 | ||||||||
| 工作条件 | |||||||||
| 环境温度 [°C] | -25...90 | ||||||||
| 环境温度变化 [°C] | -25...90 | ||||||||
| 存储温度 [°C] | -25...55 | ||||||||
| 储存湿度 [%] | 10...100 | ||||||||
| 符合所述等级的其他储存气候条件 |
|
||||||||
| 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K | ||||||||
| 机械技术数据 | |||||||||
| 重量 [g] | 76 | ||||||||
| 模制主体材料 | TPU / TPU / TPU | ||||||||
| 滚花螺母的材料 | 黄铜, 镀镍的 / 黄铜, 镀镍的 / 黄铜, 镀镍的 | ||||||||
| 中央分配器的端口数量 | 2 | ||||||||
| 牵引链适用性 | 有 | ||||||||
| 牵引链适用性 |
|
||||||||
| 注释 | |||||||||
| 说明 | 请参阅“下载”下的技术说明 | ||||||||
| 包装单位 | 1 件 | ||||||||
| 电气连接 - 插头 C | |||||||||
| 接插件: 1 x M12; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值! | |||||||||
| 电气连接 - 插座 A | |||||||||
| 电缆: 0.4 m, PUR, 无卤素, 黑色, Ø 4.6 mm; 5 x 0.34 mm² (42 x Ø 0.1 mm ) | |||||||||
| 接插件: 1 x M12; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值! | |||||||||
| 电气连接 - 插座 B | |||||||||
| 电缆: 0.4 m, PUR, 无卤素, 黑色, Ø 4.3 mm; 3 x 0.34 mm² (42 x Ø 0.1 mm ) | |||||||||
| 接插件: 1 x M12; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值! | |||||||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EVC848-00 — 05.11.2020 —
|
|||||||||
EVC848 –
YDOGHDB0MSS00,4HDBSTGH050MSS
电气连接 - 插头 C
接插件: 1 x M12; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值!
电气连接
接口
电气连接 - 插座 A
电缆: 0.4 m, PUR, 无卤素, 黑色, Ø 4.6 mm; 5 x 0.34 mm² (42 x Ø 0.1 mm )
接插件: 1 x M12; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值!
电气连接 - 插座 B
电缆: 0.4 m, PUR, 无卤素, 黑色, Ø 4.3 mm; 3 x 0.34 mm² (42 x Ø 0.1 mm )
接插件: 1 x M12; 成型体: TPU, 黑色; 锁定: 黄铜, 镀镍的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值!
