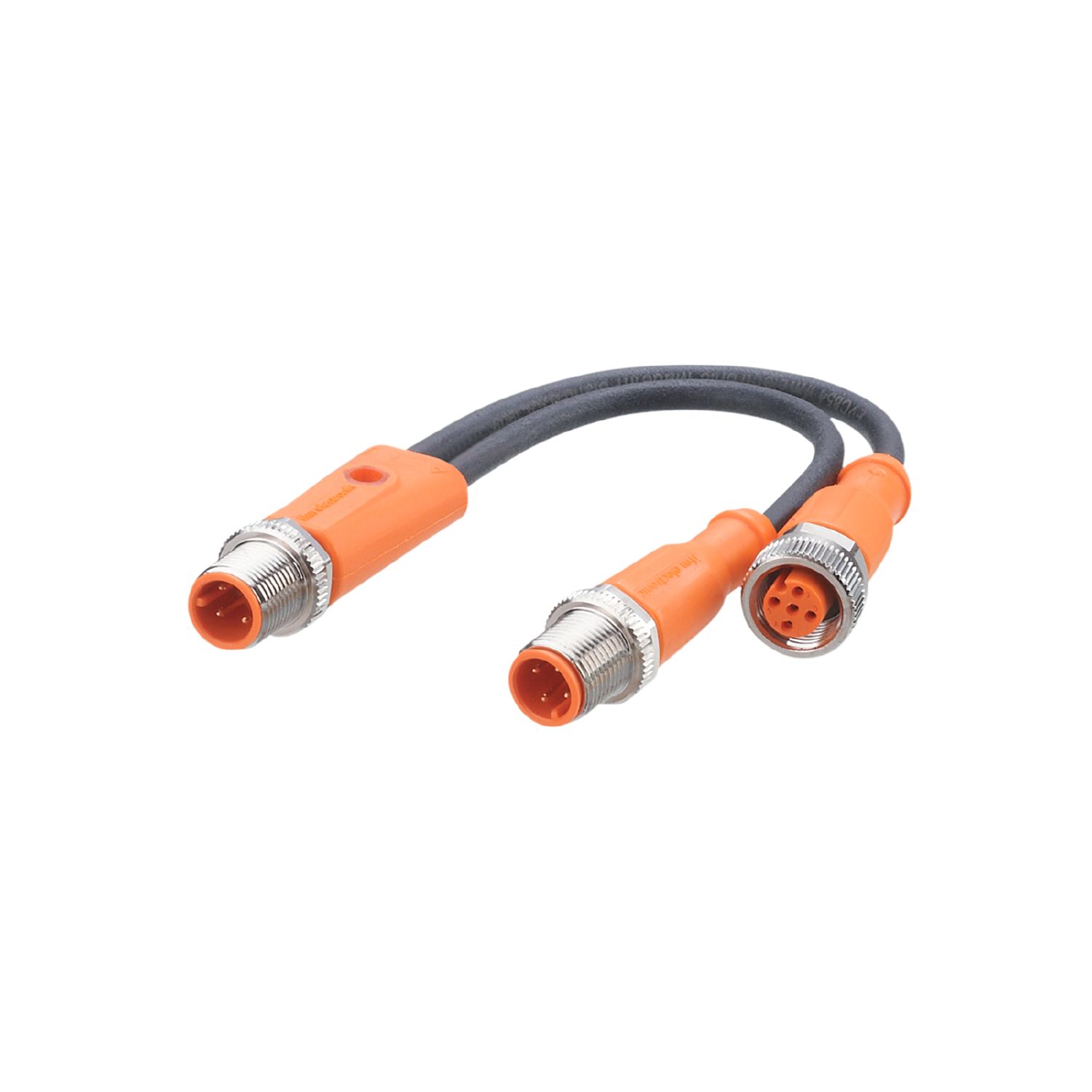

Y连接电缆
EVC854
YSDGHBD0MSS00,1HBDSTGH030MSS
Y连接电缆
EVC854
YSDGHBD0MSS00,1HBDSTGH030MSS
请参阅“下载”下的技术说明
应用
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 牵引链适用性 |
|---|---|
| 无硅树脂 | 有 |
电气数据
| 工作电压 [V] | 24 DC |
|---|---|
| 防护等级 | II |
| 当前负载总数最大值 [A] | 3 |
工作条件
| 环境温度 [°C] | -25...90 |
|---|---|
| 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K |
机械技术数据
| 重量 [g] | 53 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 模制主体材料 | TPU / TPU | ||||||||||
| 滚花螺母的材料 | 黄铜, 镀镍的 | ||||||||||
| 密封材料 | Viton | ||||||||||
| 接插件型号 | M12 | ||||||||||
| 牵引链适用性 | 有 | ||||||||||
| 牵引链适用性 |
|
注释
| 说明 | 请参阅“下载”下的技术说明 |
|---|---|
| 包装单位 | 1 件 |
电气连接 - 插头 C
| 接插件: M12, 直型; 译码: A; 成型体: TPU, 桔黄色; 锁定: 锁定螺母, 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值! |
电气连接
| 接口 | 电缆: 0.1 m, PUR, 无卤素, 黑色, Ø 4.9 mm; 3 x 0.34 mm² (42 x Ø 0.1 mm ) + 5 x 0.34 mm² (42 x Ø 0.1 mm ) |
|---|
电气连接 - 插头 A
| 接插件: M12, 直型; 译码: A; 成型体: TPU, 桔黄色; 锁定: 锁定螺母, 黄铜, 镀镍的; 密封圈: Viton; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值! |
电气连接 - 插座 B
| 接插件: M12, 直型; 译码: A; 成型体: TPU, 桔黄色; 锁定: 锁定螺母, 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值! |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EVC854-01 — 21.02.2020 —
EVC854 –
YSDGHBD0MSS00,1HBDSTGH030MSS
电气连接 - 插头 C
接插件: M12, 直型; 译码: A; 成型体: TPU, 桔黄色; 锁定: 锁定螺母, 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值!
电气连接
电缆: 0.1 m, PUR, 无卤素, 黑色, Ø 4.9 mm; 3 x 0.34 mm² (42 x Ø 0.1 mm ) + 5 x 0.34 mm² (42 x Ø 0.1 mm )
接口
电气连接 - 插头 A
接插件: M12, 直型; 译码: A; 成型体: TPU, 桔黄色; 锁定: 锁定螺母, 黄铜, 镀镍的; 密封圈: Viton; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值!
电气连接 - 插座 B
接插件: M12, 直型; 译码: A; 成型体: TPU, 桔黄色; 锁定: 锁定螺母, 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm; 请注意目标物的最大值!
