带插头连接电缆

EVC945

ASTAH050MSD0002C05

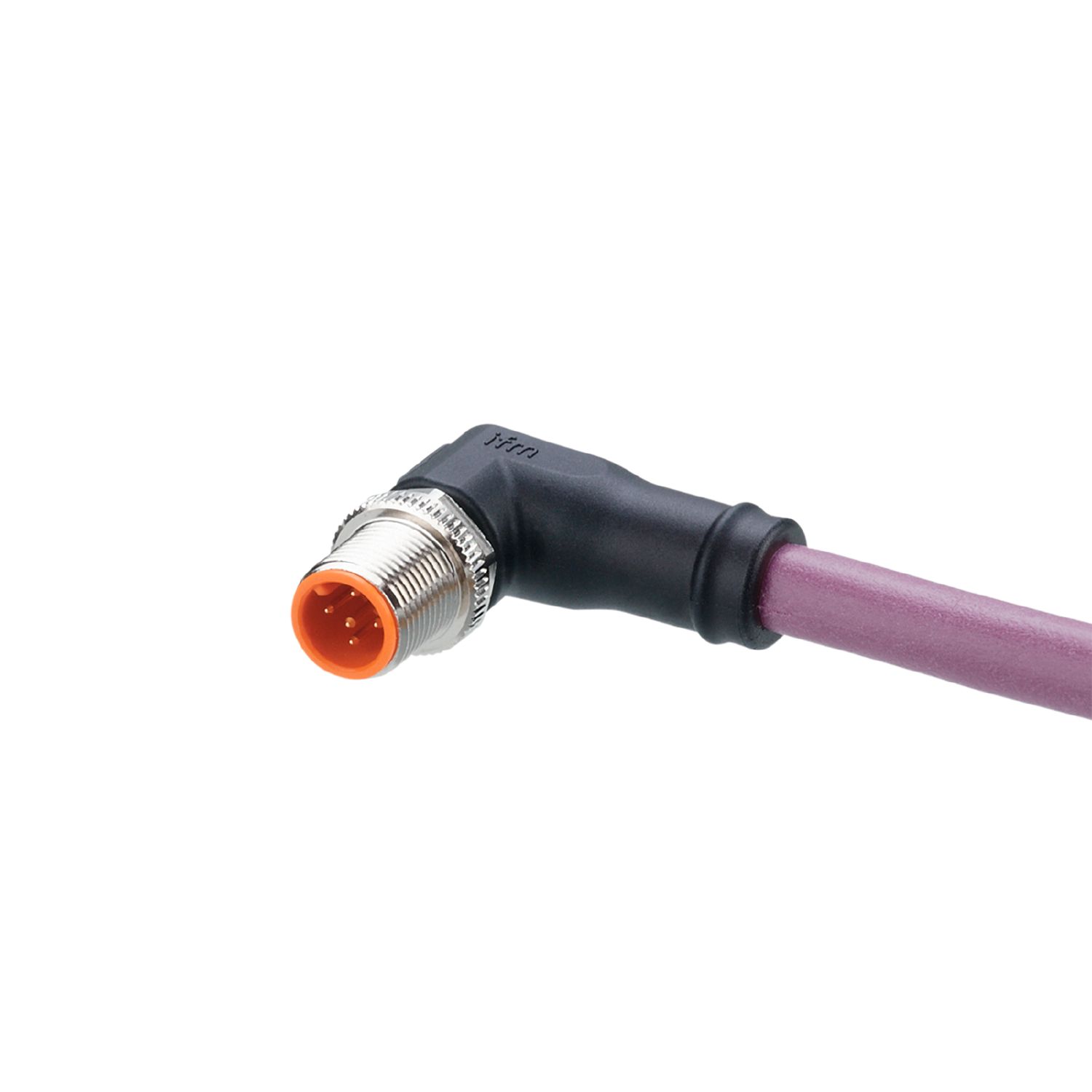

带插头连接电缆

EVC945

ASTAH050MSD0002C05

  • 耐油和冷却剂
  • 即使不使用工具进行安装也可永久可靠地密封
  • 电缆截面积大,可降低电压降
  • 从带有锁止机构的联接圈获得振动和冲击的耐受力
  • 机械端止动可保护 O 形环免遭破坏
  • ce
  • ukca
应用
特殊的性能 无卤素; 镀金触点; 屏蔽的电缆; 牵引链适用性
应用 CAN总线
电气数据
工作电压 [V] < 30 AC / < 36 DC
当前负载总数最大值 [A] 4
工作条件
环境温度 [°C] -25...80
外壳防护等级 IP 67; IP 68; IP 69K
机械技术数据
重量 [g] 214.5
模制主体材料 PUR
滚花螺母的材料 黄铜, 镀镍的
牵引链适用性
牵引链适用性
用于灵活应用的弯曲直径 min. 10 x 电缆直径
传播速度 用于水平传播长度5m的最大值3.3 m/s和最大值加速度5 m/s²
弯曲周期 > 5 Mio.
扭转应力 ± 180 °/m
注释
包装单位 1 件
电气连接
电缆: 2 m, PUR, 无卤素, 紫色, Ø 8.4 mm, 屏蔽; RD / BK: 2 x 0.75 mm² (42 x Ø 0.15 mm ) + WH / BU: 2 x 0.5 mm² (19 x Ø 0.19 mm ) + screen: 1 x 0.75 mm² (42 x Ø 0.15 mm )
电气连接 - 插头
接口 接插件: 1 x M12, 角型; 译码: A; 成型体: PUR, 黑色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm
