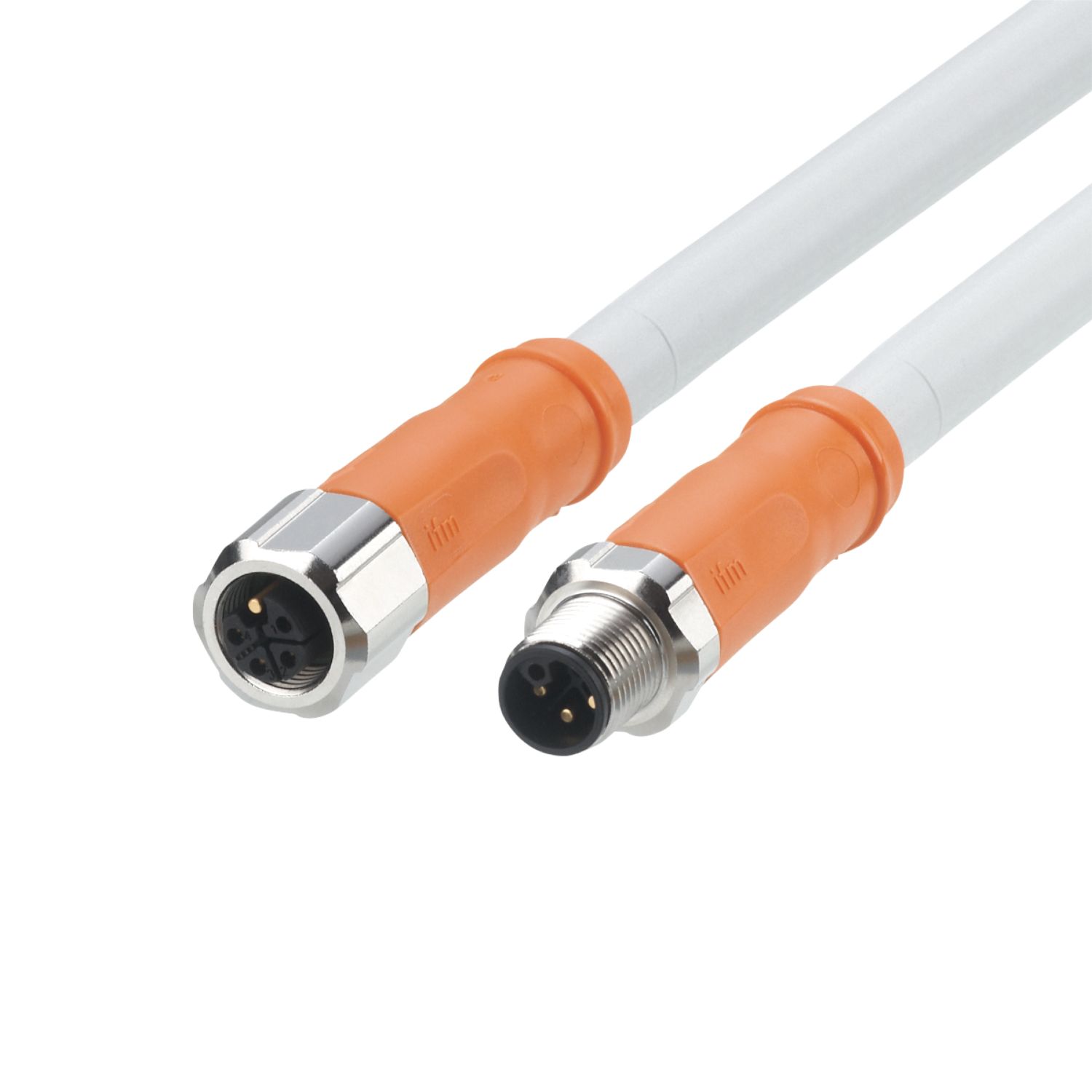

连接电缆
EVCA30
VDOGE050MSS0010H05STGE050MSS
连接电缆
EVCA30
VDOGE050MSS0010H05STGE050MSS
- 电缆横截面大，可传送更高电流，降低电压下降
- 耐油和冷却剂
- 即使不使用工具进行安装也可永久可靠地密封
- 从带有锁止机构的联接圈获得振动和冲击的耐受力
- 机械端止动可保护 O 形环免遭破坏
应用
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 牵引链适用性 |
|---|---|
| 设计 | 电源电缆, L-coded |
| 应用 | 工业应用 |
| 无硅树脂 | 有 |
电气数据
| 工作电压 [V] | 63 DC |
|---|---|
| 防护等级 | III |
| 当前负载总数最大值 [A] | 16 |
工作条件
| 环境温度 [°C] | -25...90 | |
|---|---|---|
| 注意环境温度 |
|
|
| 存储温度 [°C] | -25...55 | |
| 储存湿度 [%] | 10...100 | |
| 符合所述等级的其他储存气候条件 |
|
|
| 外壳防护等级 | IP 65; IP 67; IP 69K |
机械技术数据
| 重量 [g] | 2023.3 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 模制主体材料 | TPU | ||||||||
| 滚花螺母的材料 | 黄铜, 镀镍的 | ||||||||
| 密封材料 | FKM | ||||||||
| 牵引链适用性 | 有 | ||||||||
| 牵引链适用性 |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接插件: 1 x M12, 直型; 译码: L; 成型体: TPU, 桔黄色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.2 Nm |
电气连接 - 接口
| 接口 | 电缆: 10 m, PUR, 无卤素, 灰色, Ø 10.1 mm; 5 x 2.5 mm² (141 x Ø 0.15 mm ) |
|---|
电气连接 - 插座
| 接插件: 1 x M12, 直型; 译码: L; 成型体: TPU, 桔黄色; 锁定: 黄铜, 镀镍的; 密封圈: FKM; 触头: 镀金的; 拧紧扭矩: 0.6...1.2 Nm |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EVCA30-00 — 25.09.2023 —
EVCA30 –
VDOGE050MSS0010H05STGE050MSS
电气连接 - 插头
接插件: 1 x M12, 直型; 译码: L; 成型体: TPU, 桔黄色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.2 Nm
电气连接 - 接口
电缆: 10 m, PUR, 无卤素, 灰色, Ø 10.1 mm; 5 x 2.5 mm² (141 x Ø 0.15 mm )
接口
电气连接 - 插座
接插件: 1 x M12, 直型; 译码: L; 成型体: TPU, 桔黄色; 锁定: 黄铜, 镀镍的; 密封圈: FKM; 触头: 镀金的; 拧紧扭矩: 0.6...1.2 Nm
