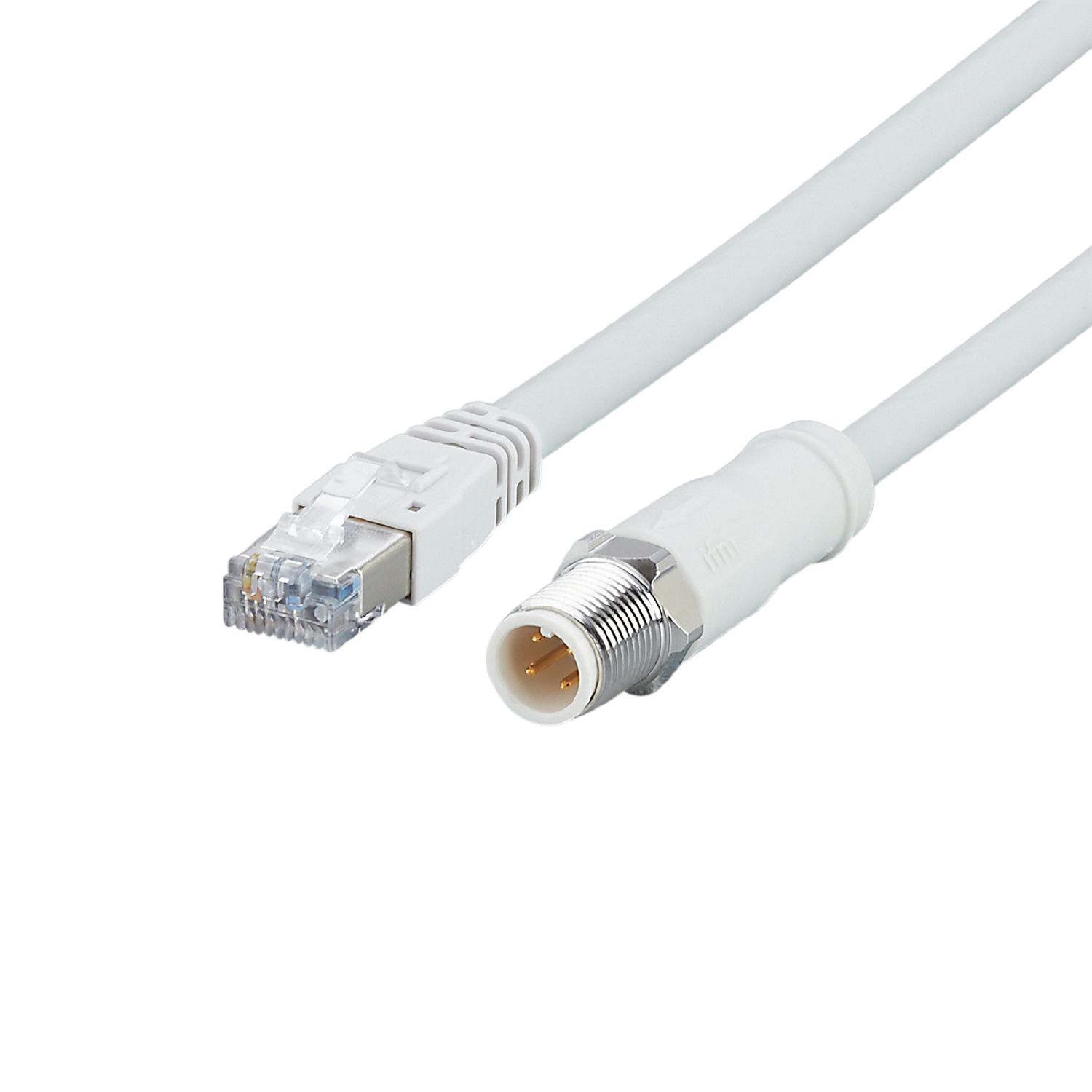

以太网连接电缆
EVF549
VSTGN040VAS00,5P04STGP040--S
以太网连接电缆
EVF549
VSTGN040VAS00,5P04STGP040--S
- 适用于食品工业中的清洁和潮湿区域
- 电缆护套由无卤阻燃材料制成
- 带有耐用的 M12 工业以太网连接器
- 工作温度范围广，防护等级高
- 屏蔽电缆而具备良好的电磁兼容性
{{ifmVariantName}}
应用
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 屏蔽的电缆; 牵引链适用性 |
|---|---|
| 设计 | 以太网电缆, D-coded |
| 应用 | Industrial Ethernet; CAT5/CAT5e; 100 Mbit/s; 用于食品工业的卫生及潮湿环境 |
| 无硅树脂 | 有 |
电气数据
| 工作电压 [V] | 30 AC / 60 DC |
|---|---|
| 防护等级 | III |
| 当前负载总数最大值 [A] | 1.5 |
工作条件
| 环境温度 [°C] | -25...100 | |
|---|---|---|
| 注意环境温度 |
|
|
| 环境温度变化 [°C] | 0...80 | |
| 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K; (M12插头/RJ45插头: IP 20) |

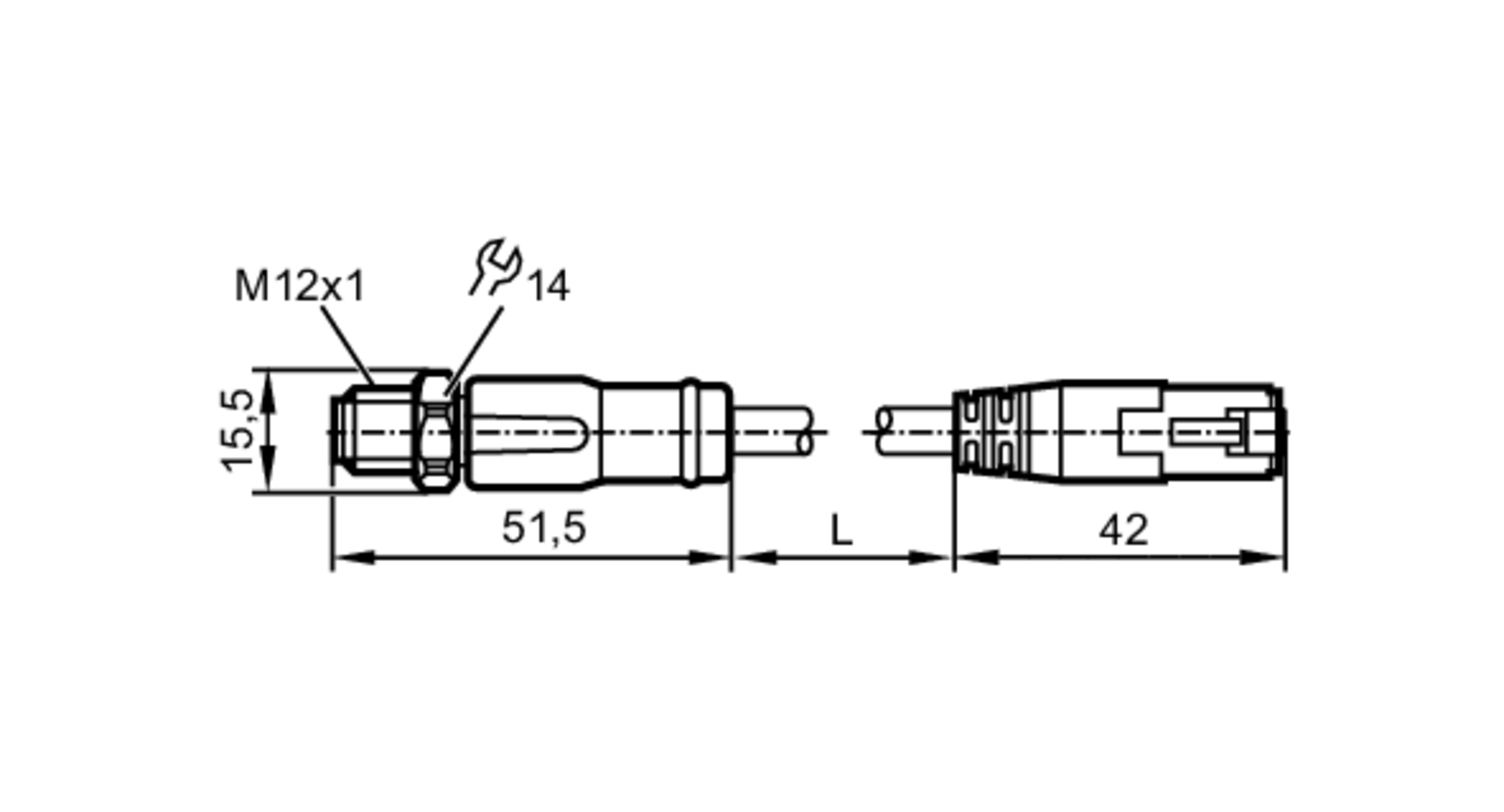

机械技术数据
| 重量 [g] | 58.4 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 原材料 | 黄铜 镀镍的; 外壳: PP 无卤素 | ||||||||
| 模制主体材料 | PP / PC | ||||||||
| 滚花螺母的材料 | 不锈钢(1.4404 / 316L) | ||||||||
| 拧紧扭矩 [Nm] | 锁定螺母: 0,6...1,2 | ||||||||
| 牵引链适用性 | 有 | ||||||||
| 牵引链适用性 |
|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |

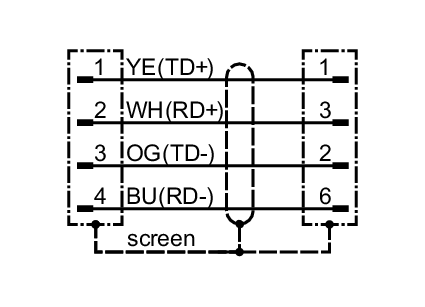

电气连接 - 插头 M12
| 接插件: 1 x M12, 直型; 译码: D; 成型体: PP; 锁定: 不锈钢(1.4404 / 316L); 触头: 镀金的 |
电气连接
| 接口 | 电缆: 0.5 m, MPPE, 无卤素, 灰色, Ø 6.5 mm, 屏蔽; PROFINET Type C; 4 x 0.34 mm² (7 x Ø 0.25 mm ) |
|---|
电气连接 - 插头 RJ45
| 接插件: 1 x RJ45, 直型; 成型体: PC; 触头: 镀金的 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EVF549-01 — 22.08.2019 —
EVF549 –
VSTGN040VAS00,5P04STGP040--S
电气连接 - 插头 M12
接插件: 1 x M12, 直型; 译码: D; 成型体: PP; 锁定: 不锈钢(1.4404 / 316L); 触头: 镀金的
电气连接
电缆: 0.5 m, MPPE, 无卤素, 灰色, Ø 6.5 mm, 屏蔽; PROFINET Type C; 4 x 0.34 mm² (7 x Ø 0.25 mm )
接口
电气连接 - 插头 RJ45
接插件: 1 x RJ45, 直型; 成型体: PC; 触头: 镀金的
