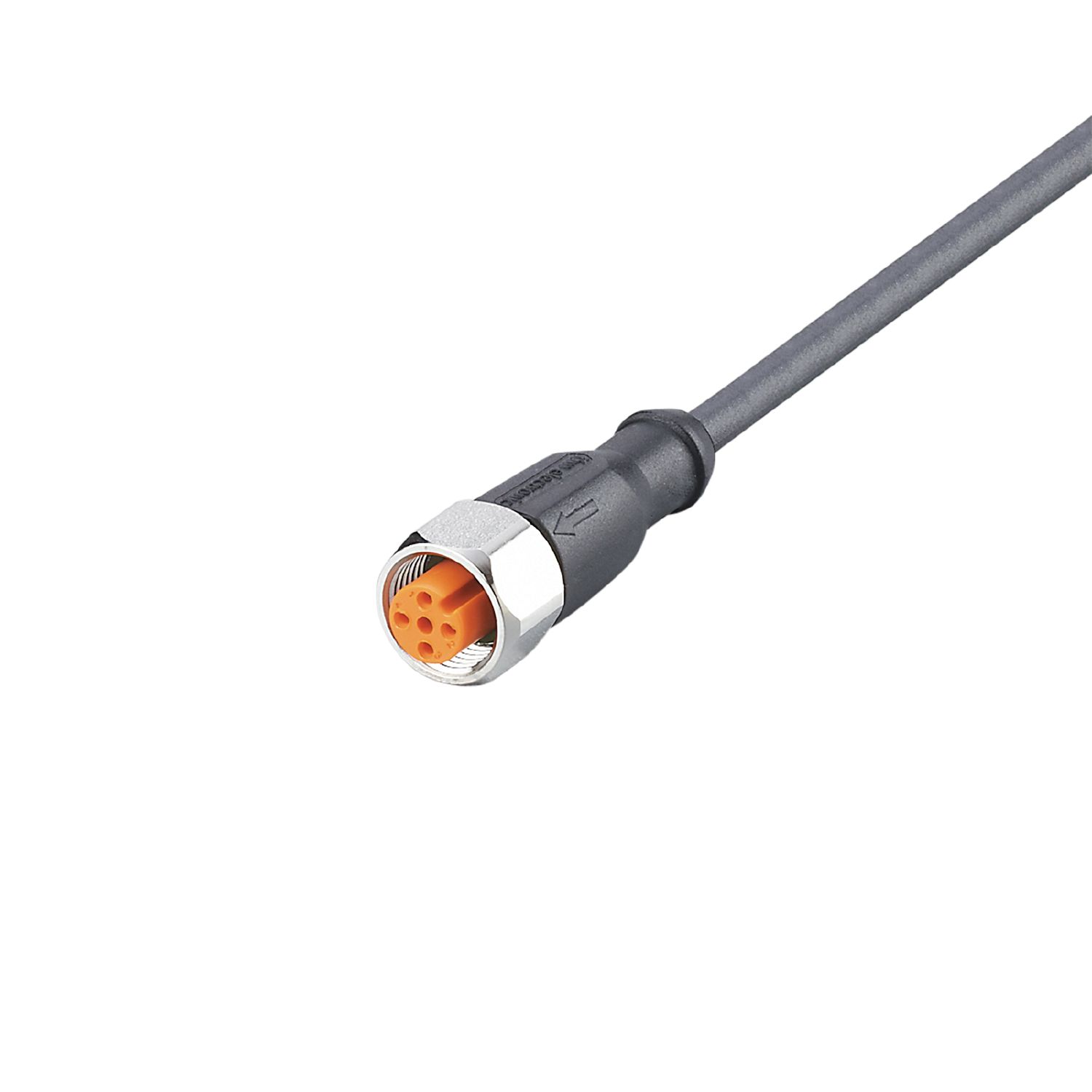

带插座连接电缆

EVM070

ADOGH046VAS0010H04

带插座连接电缆

EVM070

ADOGH046VAS0010H04

  • 用于移动机器应用和特别严苛的工业环境
  • 工作温度范围广,防护等级高
  • 从带有锁止机构的联接圈获得振动和冲击的耐受力
  • 可耐受快速温度波动和盐雾
  • 耐油和冷却剂
  • ce
  • ukca
  • cul
应用
特殊的性能 无硅树脂; 无卤素; 镀金触点; 牵引链适用性
应用 用于特别恶劣环境的应用
无硅树脂
电气数据
工作电压 [V] 10...36 DC
防护等级 II
当前负载总数最大值 [A] 4
输出
电气设计 PNP
工作条件
环境温度 [°C] -40...90
注意环境温度
cULus: ...75
环境温度变化 [°C] -25...90
注意环境温度(移动的)
cULus: ...75
外壳防护等级 IP 65; IP 67; IP 68; IP 69K
认证/测试
抗振强度
EN 60068-2-6 Fc 20 g (10...3000 Hz) / -20 °C / 50 °C
50个扫描周期/频率; 每3个轴每分钟一个八度
抗冲击
EN 60068-2-27 Ea 100 g 11ms半正玄; 3个坐标轴中每个方向6个冲击 / -40 °C / 85 °C
持续抗冲击性
EN 60068-2-29 Eb 40 g 6 ms; 3个坐标轴中每个方向4000个冲击 / -20 °C / 50 °C
快速温度变化
EN 60068-2-14 Na TA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50个周期
喷盐试验
EN 60068-2-52 Kb 严格等级5 (4个检测周期)
机械技术数据
重量 [g] 341.8
尺寸 [mm] 15.5 x 15.5 x 45
原材料 外壳: TPU 黑色透明的; 密封圈: FKM
滚花螺母的材料 不锈钢(1.4404 / 316L)
牵引链适用性
牵引链适用性
用于灵活应用的弯曲直径 min. 10 x 电缆直径
传播速度 用于水平传播长度5m的最大值3.3 m/s和最大值加速度5 m/s²
弯曲周期 > 5 Mio.
扭转应力 ± 180 °/m
显示器/操作件
显示
开关状态 4 x LED, 黄色
操作 2 x LED, 绿色
注释
包装单位 1 件
电气连接
电缆: 10 m, PUR, 无卤素, 黑色, Ø 4.9 mm; 4 x 0.34 mm² (42 x Ø 0.1 mm )
电气连接 - 插座
接口 接插件: 1 x M12, 直型; 译码: A; 锁定: 不锈钢(1.4404 / 316L); 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm
