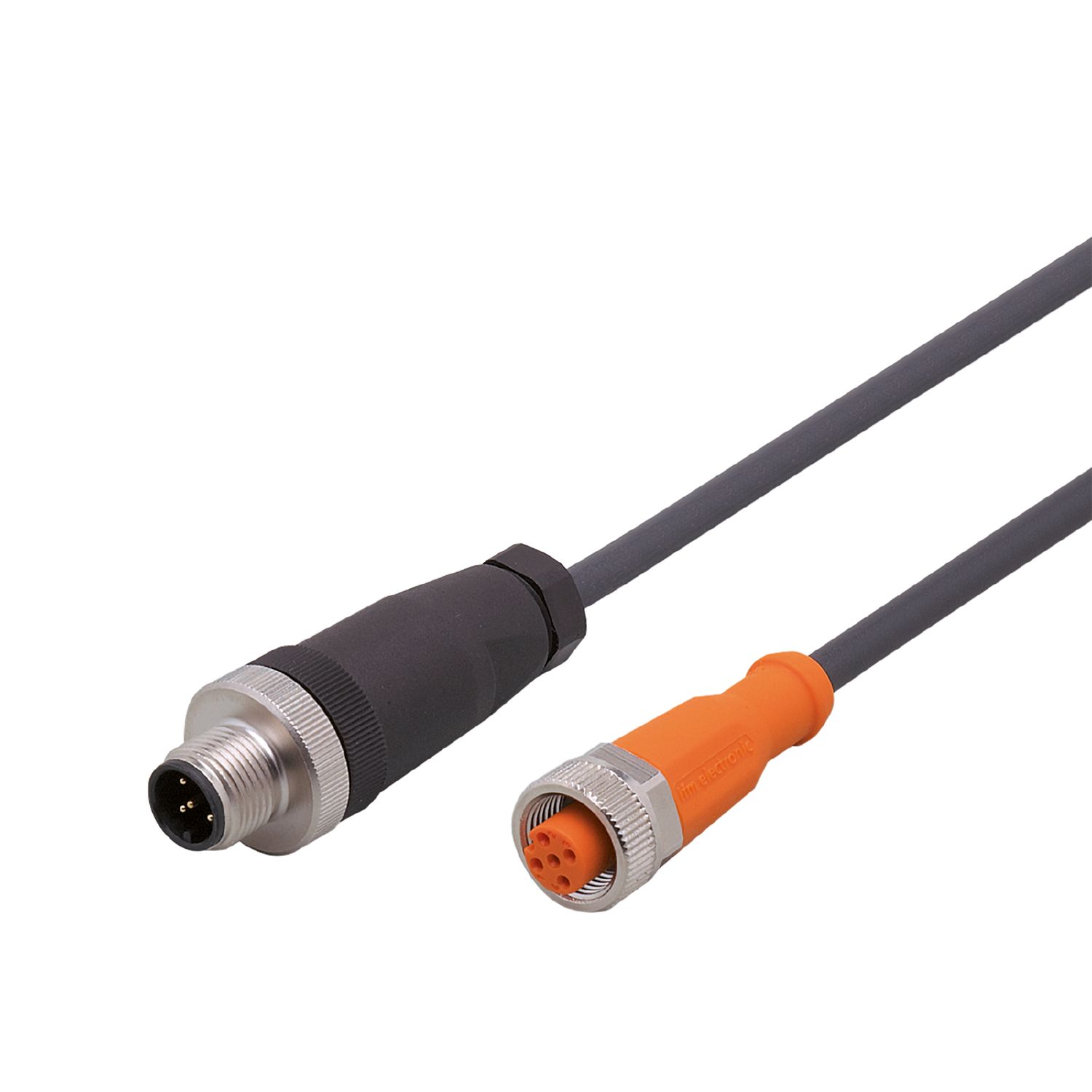

用于连接安全光幕的连接电缆
EY3092
ADAPTER CABLE TRANSM.LOW RANG
用于连接安全光幕的连接电缆
EY3092
ADAPTER CABLE TRANSM.LOW RANG
- 用于安全光栅和安全光幕的连接
- 即使不使用工具进行安装也可永久可靠地密封
- 高防护等级，适应严苛工业环境的需求
- 从带有锁止机构的联接圈获得振动和冲击的耐受力
- 机械端止动可保护 O 形环免遭破坏
应用
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点 |
|---|---|
| 设计 | 用于连接带有 OSSD 的安全光幕 / 安全光栅, 用于发射器 |
| 应用 | 用于"减小检测距离"配置 |
| 无硅树脂 | 有 |
电气数据
| 工作电压 [V] | < 36 DC |
|---|---|
| 防护等级 | II |
| 当前负载总数最大值 [A] | 4; (...40 °C) |
工作条件
| 外壳防护等级 | IP 67 |
|---|
机械技术数据
| 重量 [g] | 44.8 |
|---|---|
| 原材料 | TPU 桔黄色; PA |
| 模制主体材料 | TPU / PA |
| 滚花螺母的材料 | 黄铜, 镀镍的 |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 0.1 m, PUR, 无卤素, 黑色, Ø 4.9 mm; 5 x 0.34 mm² (42 x Ø 0.1 mm ) |
电气连接 - 插头
| 接口 | 接插件: 1 x M12, 直型; 译码: A; 成型体: TPU / PA, 桔黄色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...0.7 Nm |
|---|
电气连接 - 插座
| 接插件: 1 x M12, 直型; 译码: A; 成型体: TPU / PA, 桔黄色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EY3092-00 — 24.06.2009 —
EY3092 –
ADAPTER CABLE TRANSM.LOW RANG
电气连接
电缆: 0.1 m, PUR, 无卤素, 黑色, Ø 4.9 mm; 5 x 0.34 mm² (42 x Ø 0.1 mm )
电气连接 - 插头
接插件: 1 x M12, 直型; 译码: A; 成型体: TPU / PA, 桔黄色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...0.7 Nm
接口
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 蓝色
- GY =
- 灰色
- WH =
- 白色
电气连接 - 插座
接插件: 1 x M12, 直型; 译码: A; 成型体: TPU / PA, 桔黄色; 锁定: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm
