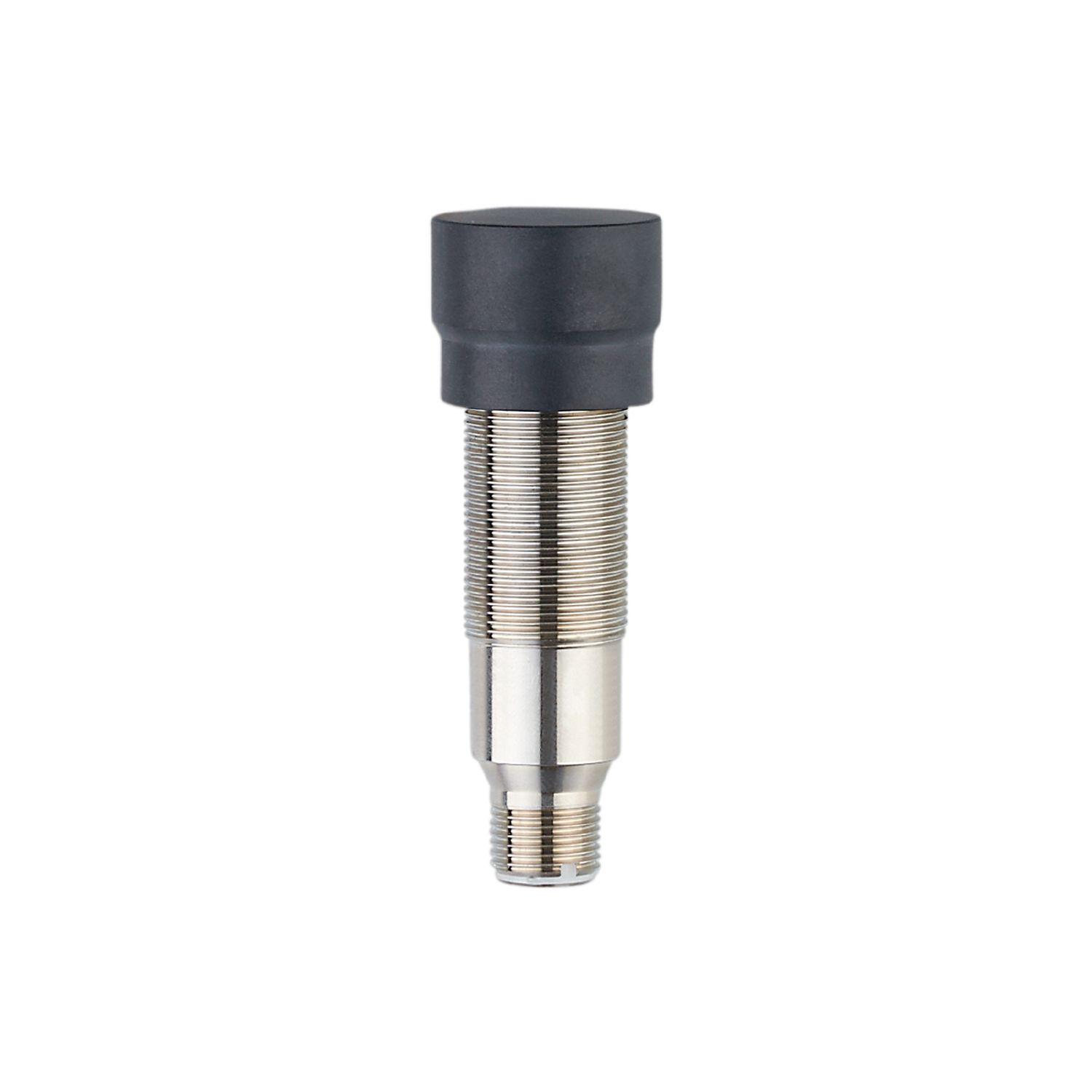

电感式安全接近开关
GG714S
GIGA4008-2PS/SIL2/V4A/US
电感式安全接近开关
GG714S
GIGA4008-2PS/SIL2/V4A/US
- 用于确保机器安全
- 获得以下标准的认证:EN 60947-5-3、IEC 61508 和 ISO 13849
- 电子自动防故障接近开关无需特别执行器
- 连接安全 PLC、安全 As-i 模块或安全评估单元
产品特征
电气设计 | PNP |
---|---|
输出功能 | 2 x OSSD (A1和A2) |
有效感应区 [mm] | 0...6.5 |
外壳 | 螺纹结构 |
尺寸 [mm] | M18 x 1 / L = 71.5 |
应用
特殊的性能 | 镀金触点 |
---|---|
运行方式 | 持续运行(无需维修保养) |
安全相关功能 | 无阻尼时的安全状态 |
应用 | 工业应用 |
电气数据
工作电压 [V] | 19.2...30 DC |
---|---|
额定绝缘电压 [V] | 30 |
电流损耗 [mA] | < 30 |
防护等级 | III |
反相保护 | 有 |
开机延迟时间最大值 [ms] | 1000 |
输出
电气设计 | PNP |
---|---|
输出功能 | 2 x OSSD (A1和A2) |
开关量输出DC电压降最大值 [V] | 2.5; (30 mA) |
开关量输出DC的持续电流负载 [mA] | 100 |
输出数据 | 接口类型C等级1 |
输出电压24 V | 与EN 61131-2输入第1类和第2类兼容 |
短路保护 | 有 |
过载保护 | 否 |
电容负载最大值 CL_max [nF] | 20 |
监控范围
有效感应区 [mm] | 0...6.5 |
---|---|
安全的断开距离 s(ar) [mm] | 11 |
反应时间
根据安全要求的反应时间 [ms] | 1 |
---|---|
接近有效感应区的反应时间 [ms] | 1 |
危险时间(故障反应时间) [ms] | 20 |
工作条件
环境温度 [°C] | -40...70 | ||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
温度变化率 [K/min] | 0.5 | ||||||||||||||||||||||||||||||
允许最大的相对空气湿度 [%] | 暂时: 5...95 %; 持久: 5...70 % | ||||||||||||||||||||||||||||||
空气压力 [kPa] | 80...106 | ||||||||||||||||||||||||||||||
海拔高度最大值 [m] | 2000 | ||||||||||||||||||||||||||||||
电离辐射 | 不允许 | ||||||||||||||||||||||||||||||
盐雾 | IEC 60068-2-52 | ||||||||||||||||||||||||||||||
外壳防护等级 | IP 65; IP 67; IP 69K; (用ifm插座妥善拧紧) | ||||||||||||||||||||||||||||||
UV辐射 | DIN ISO 4892-1, DIN ISO 4892-2 | ||||||||||||||||||||||||||||||
化学介质 |
|
认证/测试
EMC电磁兼容 |
|
||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
抗冲击 |
|
||||||||||||||||||
抗震 |
|
安全分类
符合要求 |
|
|||
---|---|---|---|---|
使用寿命 TM (Mission Time) [h] | ≤ 87600 | |||
使用寿命TM(额外指示) |
|
|||
PFH [1/h] | 1,0E-07 |
机械技术数据
重量 [g] | 130 |
---|---|
外壳 | 螺纹结构 |
安装 | 非齐平安装 |
尺寸 [mm] | M18 x 1 / L = 71.5 |
螺纹代号 | M18 x 1 |
原材料 | 外壳: 不锈钢(1.4404 / 316L); 感应面: PBT; 保护盖: PPS-GF40; LED窗口: PA; 固定螺母: 不锈钢(1.4404 / 316L) |
附件
供货范围 |
|
---|
注释
注释 |
|
||
---|---|---|---|
包装单位 | 1 件 |
电气连接 - 插头
接口 | 接插件: 1 x M12; 译码: A; 成型体: PPS-GF40; 触头: 镀金的 |
---|
