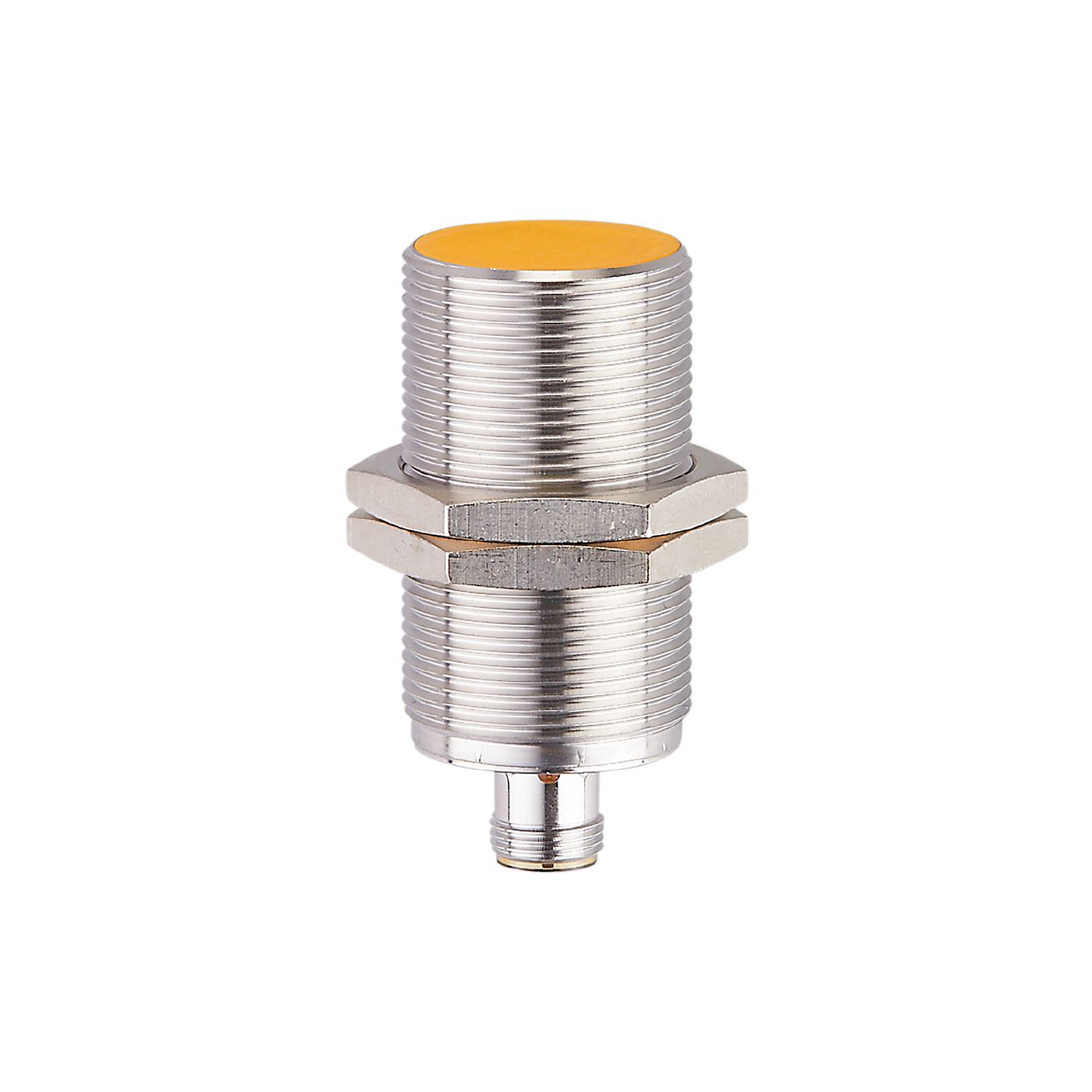

电感式安全接近开关

GI855S

GIIK4010B2PO/SIL2/US

电感式安全接近开关

GI855S

GIIK4010B2PO/SIL2/US

  • 获得以下标准的认证:EN 60947-5-3、IEC 61508 和 ISO 13849
  • 连接安全 PLC、安全 As-i 模块或安全评估单元
  • 确保操作员和机器的安全
  • ce
  • ukca
  • cul
产品特征
电气设计 PNP
输出功能 2 x OSSD (A1和A2)
有效感应区 [mm] > 14.5
外壳 螺纹结构
尺寸 [mm] M30 x 1.5 / L = 65
应用
特殊的性能 镀金触点
运行方式 持久运行
安全相关功能 正确阻尼时的安全状态
应用 适用于移动和严苛应用
电气数据
工作电压 [V] 8...32 DC
额定绝缘电压 [V] 60
电流损耗 [mA] < 20
防护等级 III
反相保护
开机延迟时间最大值 [ms] 1000
输出
电气设计 PNP
输出功能 2 x OSSD (A1和A2)
开关量输出DC电压降最大值 [V] 2.5; (30 mA)
最小的负载电流 [mA] 1
开关量输出DC的持续电流负载 [mA] 50
开关频率DC [Hz] 10
输出数据 接口类型C等级1
输出电压24 V 与EN 61131-2输入第1类和第2类兼容
短路保护
过载保护
电容负载最大值 CL_max [nF] 20
监控范围
有效感应区 [mm] > 14.5
安全开关距离s(ao) [mm] < 8
精度/偏差
校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.4
迟滞 [Sr的百分比] 1...10
反应时间
根据安全要求的反应时间 [ms] 5
接近有效感应区的反应时间 [ms] 5
危险时间(故障反应时间) [ms] 100
工作条件
环境温度 [°C] -40...85
允许最大的相对空气湿度 [%] 50; (70 °C; <70 °C: >50 %)
海拔高度最大值 [m] 5000
电离辐射 不允许
外壳防护等级 IP 65; IP 67; IP 68; IP 69K; (用ifm插座妥善拧紧)
化学介质
根据ISO16750-5标准测试
以下介质在60 °C下测试22小时 冷却润滑剂
(HoughtonHocut4480
Oemeta
HYCUT ET 46)
以下介质在75℃下测试22小时 液压油
(Fuchs Renoling B15 VG 46 HLP
Total BiohydranTMP 4HEES
Fuchs Hydrotherm 46 M HFC)
变速器油
(Fuchs TITAN ATF 3353 Dexron III)
柴油机
生物柴油
尿素
(AdBlue)
制动液
(K2 TURBO DOT 4)
以下介质在23 °C下测试22小时 防腐蚀
(Sonax特殊保护蜡 )
冷清洁剂
(Sonax冷清洁剂S )
氨基清洁剂
(Weco Dr. Webers Salmiak-Konzentrat(浓缩氯化铵) )
电池酸
以下介质在23 °C下测试2小时 轮辋清洁剂
(Sonax Xtreme Plus)
以下介质在23 °C下测试10分钟 优质无铅汽油
认证/测试
EMC电磁兼容
工业环境
EN 60947-5-3
EN 61000-4-2 ESD 6 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 20 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 2 kV
EN 61000-4-6 射频场感应的传导抗扰度 10 V
EN 61000-4-8 30 A/m 50/60 Hz / 1000 A/m 0 Hz
EN 55011 等级B
移动车辆用控制系统 仅适合在带中央负载突降抑制(58 V)功能时运行 / 不适合在12 V系统的电机启动阶段运行
ISO 10605 ESD 8 kV CD / 15 kV AD
ISO 11452-2, ISO 11452-5 辐射抗扰度 100 V/m
ISO 7637-2, ISO 16750-2 传导抗扰度 12 V / 24 V
脉冲 1 2a 3a 3b 4 5b
严格等级 III III III III III III 58V
失效准则 B B B A A C/B A
EN 55025
抗振强度
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度
宽带噪声
EN 60068-2-64 h 5,9 g (10...2000 Hz) / 机箱安装的有效加速度
抗冲击
EN 60068-2-27 Ea 100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击
持续抗冲击性
EN 60068-2-27 Ea 40 g 6 ms; 3个坐标轴中每个方向4000个冲击
快速温度变化
EN 60068-2-14 Na TA = -40°C; TB = 85°C; t1 = 30 min; t2 = 10 s 100个循环
喷盐试验
EN 60068-2-52 Kb 严格等级5 (4个检测周期)
安全分类
符合要求
ISO 13849-1: 2015 种类 2, PL d
IEC 61508 SIL 2
IEC 62061 SIL 2
使用寿命 TM (Mission Time) [h] ≤ 87600
使用寿命TM(额外指示)
工业环境 温度范围 -25...70 °C ≤ 175200
PFH [1/h] < 5E-08
机械技术数据
重量 [g] 196.8
外壳 螺纹结构
安装 齐平安装
尺寸 [mm] M30 x 1.5 / L = 65
螺纹代号 M30 x 1.5
原材料 螺纹套筒: 黄铜 白青铜-镀层; 感应面: LCP; LED窗口: PEI; 固定螺母: 黄铜 白青铜-镀层
拧紧扭矩 [Nm] < 50
显示器/操作件
显示
显示切换状态 4 LED, 黄色
附件
供货范围
固定螺母: 2
注释
注释
不提供安全安装所需的材料;用户必须自行固定
满足农业和林业机械、土方工程机械以及工业卡车运行的环境和EMC要求
如果没有其他说明,根据IEC 60947-5-2(FE360 = 低碳钢)标准所有的数据都针对整个温度范围内参考目标板。
(FE360 = ST37-2K) 30x30x1 mm
包装单位 1 件
电气连接 - 插头
接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
