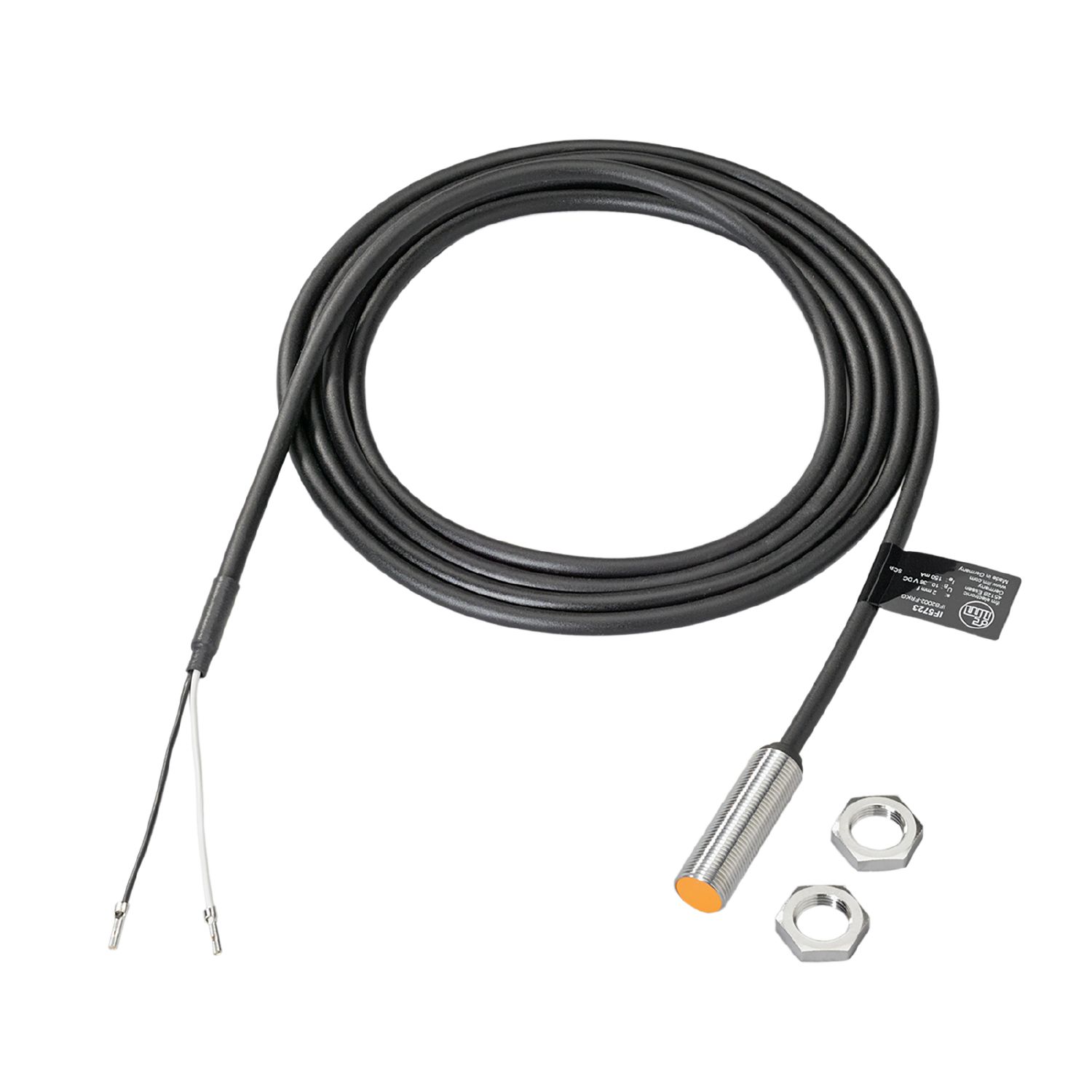

电感式接近开关

IF5783

IFB2002-FRKG/3M/PH

电感式接近开关

IF5783

IFB2002-FRKG/3M/PH

极小的外壳
用于空间受限的情况
极高的开关频率
输出功能常开/常闭可编程
坚固的金属外壳，适用于严苛的工业环境

停产产品 - 存档登录

产品特征

电气设计	PNP/NPN
输出功能	常开/常闭; (可选)
感应距离 [mm]	2
外壳	螺纹结构
尺寸 [mm]	M12 x 1 / L = 40

电气数据

工作电压 [V]	10...36 DC
防护等级	III
反相保护	有

输出

电气设计	PNP/NPN
输出功能	常开/常闭; (可选)
开关量输出DC电压降最大值 [V]	4.6
最小的负载电流 [mA]	4
漏电流最大值 [mA]	0.5
开关量输出DC的持续电流负载 [mA]	150
开关频率DC [Hz]	1200
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

感应距离 [mm]	2
实际感应距离 Sr [mm]	2 ± 10 %
工作距离 [mm]	0...1.6

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 CD / 8 AD
EN 61000-4-3 HF电磁场辐射	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	3 V
EN 60947-5-2
EN 55011	等级B

MTTF [年]

2554

机械技术数据

外壳	螺纹结构
安装	齐平安装
尺寸 [mm]	M12 x 1 / L = 40
螺纹代号	M12 x 1
原材料	黄铜镀镍的; PC

显示器/操作件

显示

开关状态	1 x LED, 黄色

附件

供货范围

固定螺母: 2

注释

包装单位	1 件

电气连接

接口	电缆: 3 m, PUR / PVC; 2 x 0.34 mm²
