- IG509A

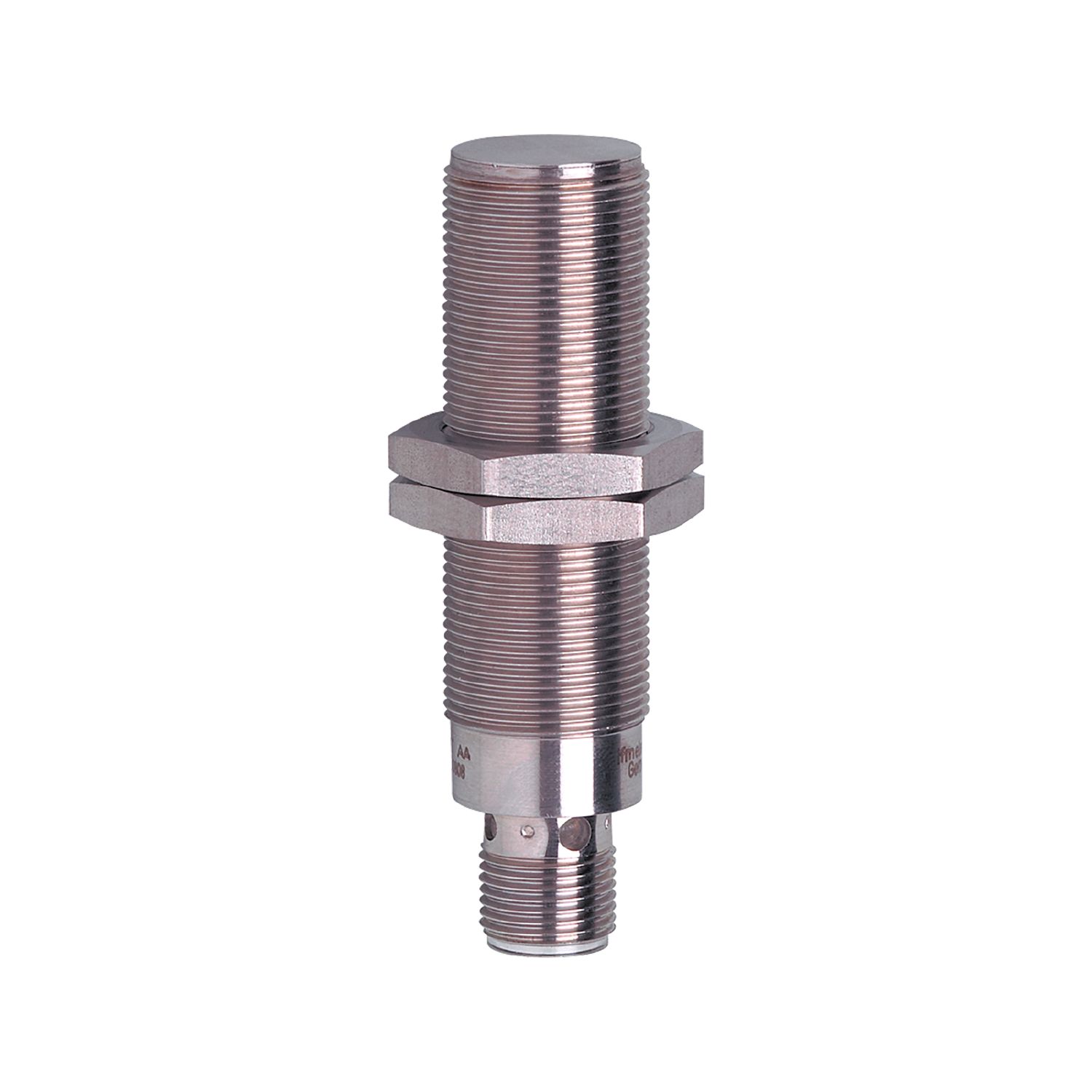

全金属电感式接近开关
IG509A
IGK3005-BPKG/AM/US104DPS/3G/3D
全金属电感式接近开关
IG509A
IGK3005-BPKG/AM/US104DPS/3G/3D
停产产品 - 存档登录
替代产品: IG510A 产品比较: IG509A / IG510A 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 5 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 / L = 70 |
应用
| 特殊的性能 | 镀金触点; 金属外壳 |
|---|
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | < 20 |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 100 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 5 |
|---|---|
| 工作距离 [mm] | 0...4.05 |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 |
|---|---|
| 迟滞 [Sr的百分比] | 1...20 |
工作条件
| 环境温度 [°C] | 0...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| ATEX标记 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||
| EMC电磁兼容 |
|
机械技术数据
| 重量 [g] | 0.076 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M18 x 1 / L = 70 |
| 螺纹代号 | M18 x 1 |
| 原材料 | 外壳: 特种钢; 感应面: 特种钢; LED窗口: PEI |
| 金属外壳 | 有 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — IG509A — 13.07.2009 —
IG509A –
IGK3005-BPKG/AM/US104DPS/3G/3D
电气连接 - 插头
接插件: 1 x M12; 译码: A; 触头: 镀金的
