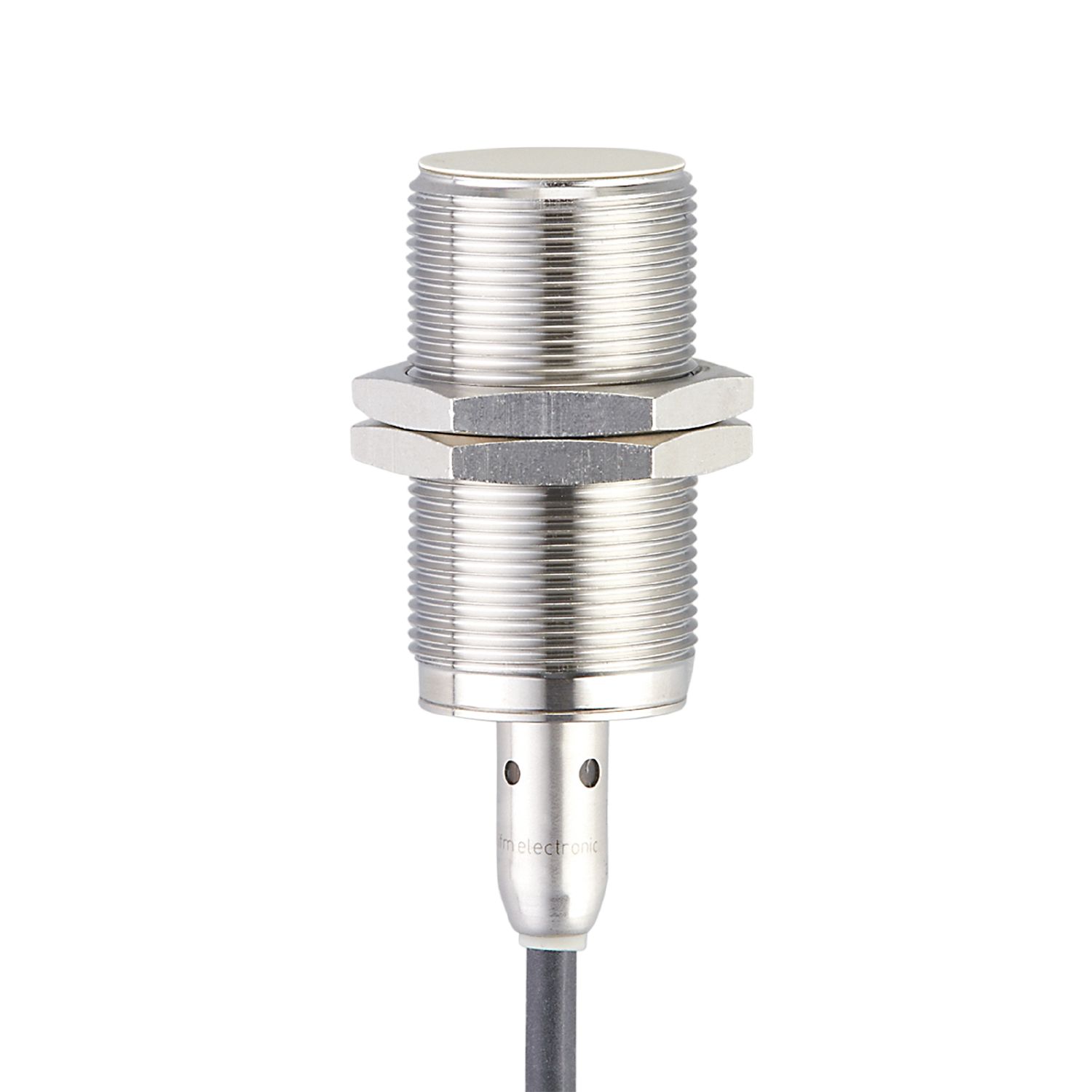

IIM212

电感式接近开关

IIM212

IIK3012BANKG/M/0,6M/ZH

电感式接近开关

IIM212

IIK3012BANKG/M/0,6M/ZH

停产产品 - 存档登录

产品特征

电气设计	NPN
输出功能	常开
感应距离 [mm]	12
外壳	螺纹结构
尺寸 [mm]	M30 x 1.5 / L = 81

应用

特殊的性能	增长的感应距离
应用	适用于移动和严苛应用

电气数据

工作电压 [V]	10...36 DC
电流损耗 [mA]	< 10
防护等级	II
反相保护	有

输出

电气设计	NPN
输出功能	常开
开关量输出DC电压降最大值 [V]	2.5
漏电流最大值 [mA]	0.1
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	100
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

感应距离 [mm]	12
工作距离 [mm]	0...9.72
增长的感应距离	有

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.45 / 铜: 0.4
迟滞 [Sr的百分比]	1...20

工作条件

环境温度 [°C]	-40...85
外壳防护等级	IP 67; IP 69K

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m 80...1000 MHz
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V 0,15...80 MHz
EN 55011	等级B

机械技术数据

重量 [g]	0.17
外壳	螺纹结构
安装	齐平安装
尺寸 [mm]	M30 x 1.5 / L = 81
螺纹代号	M30 x 1.5
原材料	螺纹套筒: 特种钢; 感应面: PBT 桔黄色

显示器/操作件

显示

开关状态	4 x 90° LED, 黄色

附件

供货范围

固定螺母: 2

注释

包装单位	1 件

电气连接

接口	电缆: 0.6 m, PUR
