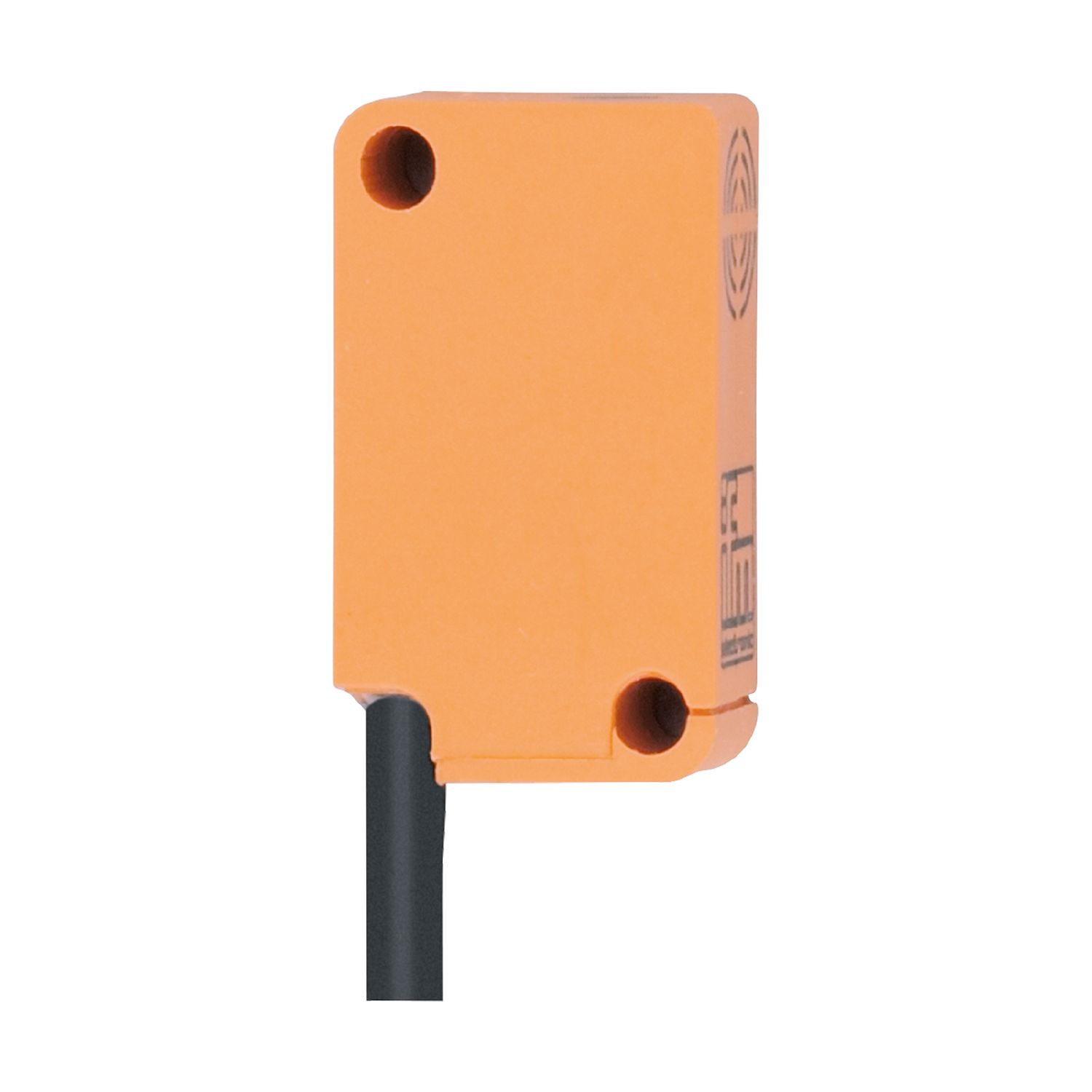

电感式接近开关

IS5030

IS-2002-FROG/6M

电感式接近开关

IS5030

IS-2002-FROG/6M

特别节省空间的矩形外壳
用于空间受限的情况
极高的开关频率
输出功能常开/常闭可编程
两线技术

停产产品 - 存档登录

产品特征

电气设计	PNP/NPN
输出功能	常开/常闭; (可选)
感应距离 [mm]	2
外壳	矩形的
尺寸 [mm]	28 x 10 x 16

电气数据

工作电压 [V]	5...36 DC
防护等级	III
反相保护	否

输出

电气设计	PNP/NPN
输出功能	常开/常闭; (可选)
开关量输出DC电压降最大值 [V]	4.6
最小的负载电流 [mA]	4
漏电流最大值 [mA]	0.8
开关量输出DC的持续电流负载 [mA]	200
开关频率DC [Hz]	2000
短路保护	否
过载保护	否

监控范围

感应距离 [mm]	2
实际感应距离 Sr [mm]	2 ± 10 %
工作距离 [mm]	0...1.62

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2
EN 55011	等级B

MTTF [年]

2460

机械技术数据

外壳	矩形的
安装	齐平安装
尺寸 [mm]	28 x 10 x 16
原材料	PBT
拧紧扭矩 [Nm]	< 0.5; (带垫圈)

显示器/操作件

显示

开关状态	1 x LED, 黄色

注释

包装单位	1 件

电气连接

接口	电缆: 6 m, PUR / PVC; 2 x 0.14 mm²
