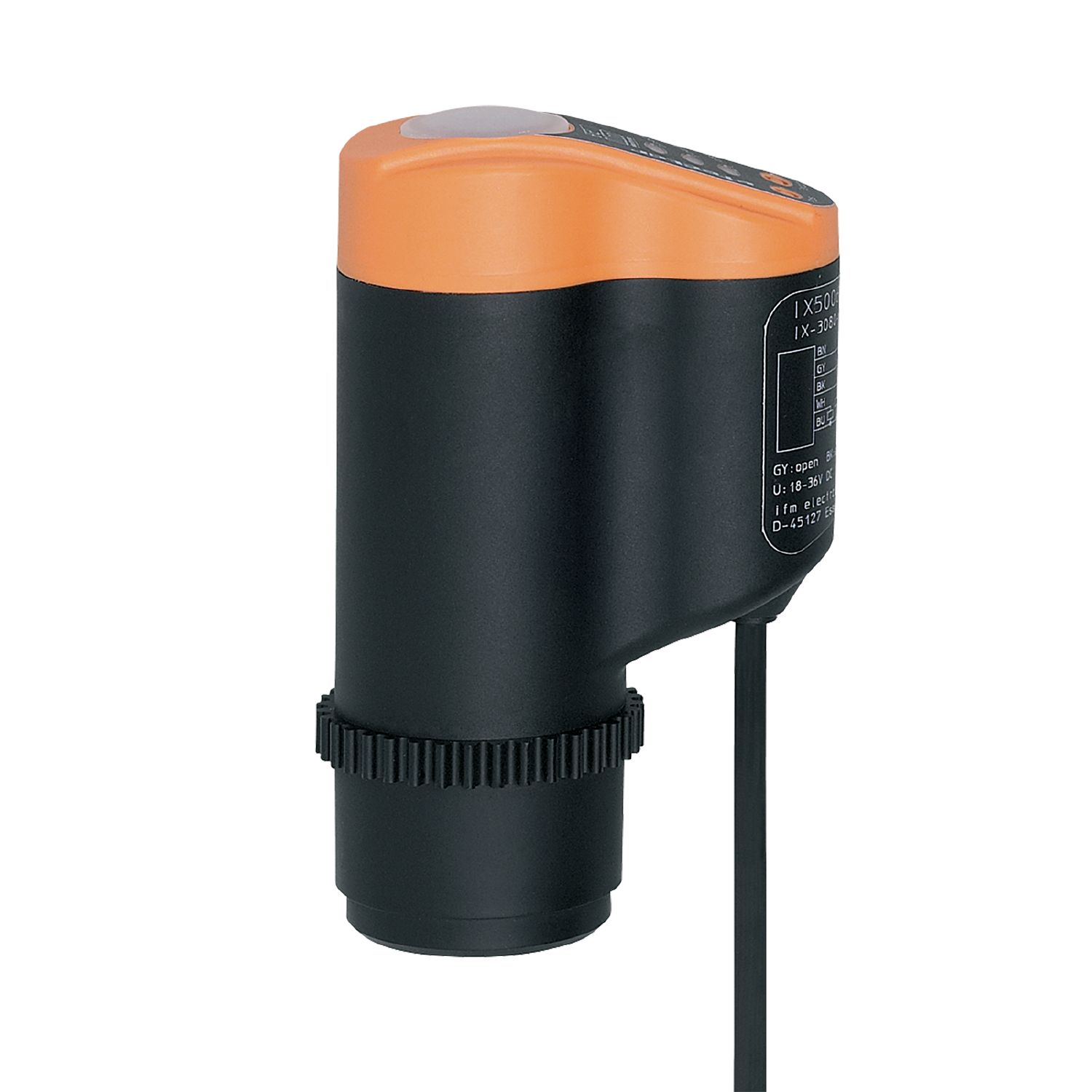

- IX5002
用于线性阀的位置传感器
IX5002
IX-3080-DPKG/1LED
用于线性阀的位置传感器
IX5002
IX-3080-DPKG/1LED
- 单或双座阀和膜片阀的位置反馈
- 可自选开关输出:阀门打开/关闭、调节位置
- 取代二进制脉冲接收器
- 整个测量范围的分辨率为 0.2 mm
- 通过按钮对阀门位置进行编程
停产产品 - 存档登录
产品特征
尺寸 [mm] | 67.5 x 43 x 110 |
---|
应用
应用 | 用于单一和双座线形阀门的位置反馈; 绝对距离检测 |
---|
电气数据
工作电压 [V] | 18...36 DC |
---|---|
电流损耗 [mA] | 42; (24 V) |
防护等级 | III |
反相保护 | 有 |
开机延迟时间最大值 [ms] | 2000 |
输出
模拟电压输出 [V] | 1...5 |
---|---|
负载电阻最小值 [Ω] | 1000 |
短路保护 | 有 |
过载保护 | 有 |
监控范围
测量范围 [mm] | 0...80 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
最大的目标速度 [m/s] | 1 | ||||||||||
阀门冲程的分辨率 [mm] | 0.2 | ||||||||||
目标物体 |
|
工作条件
环境温度 [°C] | -25...85 | |
---|---|---|
注意环境温度 |
|
|
外壳防护等级 | IP 65; IP 67 |
认证/测试
EMC电磁兼容 |
|
---|
机械技术数据
重量 [g] | 191.5 |
---|---|
尺寸 [mm] | 67.5 x 43 x 110 |
原材料 | PA; TPE; PP; LCP |
显示器/操作件
显示 |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接
接口 | 电缆: 2 m, PVC; 3 x 0.14 mm² |
---|
