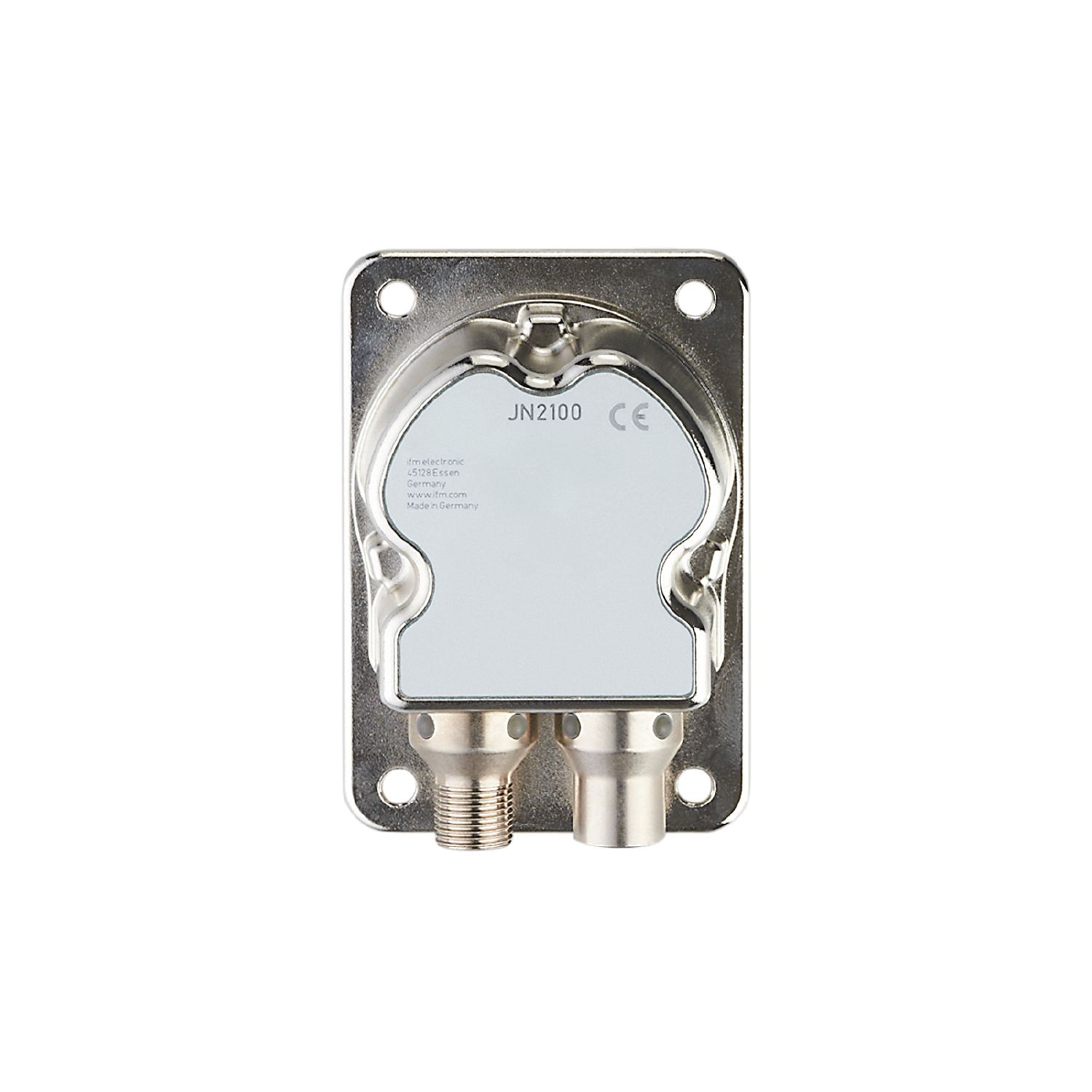

倾角传感器

Name: JN2100
Brand: ifm
SKU: JN2100
Price: 4555.00 CNY

JN2100

INC-M2M360C -KG/US

倾角传感器

JN2100

INC-M2M360C -KG/US

用于准确测量 X 和 Y 轴倾角
两条轴上的总角度范围的高测量准确度
零点、计数方向和限制频率可调
紧凑坚固的外壳
适用多种通信任务的高性能 CAN 接口

产品特征

测量原理	微机电系统电容式
通信接口	CAN

倾角测量

测量轴数量	2
角度范围 [°]	0…360 / ± 180

应用

功能原理	静态
应用	适用于移动领域2个轴向的高精度倾斜测量

电气数据

工作电压 [V]	9.2...30 DC
电流损耗 [mA]	70; (24 V DC, 25 °C)
电流消耗最大值 [mA]	310; (9,2 V DC; -40 °C)
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
反相保护	有
开机延迟时间 [s]	300; (热身时间; 初始化时间最大值: 1000 ms)

测量/设定范围

测量原理	微机电系统电容式

倾角测量

测量轴数量	2
角度范围 [°]	0…360 / ± 180
限制频率 [Hz]	0.5...10; (可设定参数)

振动检测

振动测量范围 [g]	16; (± 2; ± 4; ±8 g 可设定参数)
振动测量范围 [mm/s]	3200
频率范围 [Hz]	0.1...400
测量轴数量	X/Y/Z 可设定参数

精度/偏差

精确度 [°]	≤ ± 0,5; (绝对式)
迟滞 [°]	≤ ± 0.05
重复精度 [°]	≤ ± 0,1
分辨率 [°]	0.1; (可设定参数)
温度系数 [1/K]	≤ ± 0,02 °

接口

通信接口	CAN
CAN接口数	1
终端电阻	有; (内部的 ; 可设定参数)

CAN

协议

CANopen

出厂设置

波特率: 125 kBit/s

节点ID: 10

版本

CiA DS301 V4.2.0; DSP-410 V2.0.0; CiA 306 V1.3.0

工作条件

环境温度 [°C]	-40...85
存储温度 [°C]	-40...85
外壳防护等级	IP 65; IP 67; IP 68; IP 69K

认证/测试

EMC电磁兼容

DIN EN 61000-4-2 ESD	4 kV CD / 8 kV AD
DIN EN 61000-4-3 HF电磁场辐射	10 V/m
DIN EN 61000-4-4 Burst	2 kV
DIN EN 61000-4-6 射频场感应的传导抗扰度	10 V
DIN EN 55022 等级B / CISPR 16-2-3	30 - 1000 MHz
CISPR 25 ECE R 10	30 - 1000 MHz 窄带和宽带
ISO 11452-2 ECE R 10	20 - 2000 MHz / 30 V/m
ISO 7637-2 ECE R 10	运行、接通、关断期间的脉冲1,2a，2b，3a，3b，4及脉冲发射
ISO 7637-3	- 80 V 脉冲a / + 80 V 脉冲b

抗冲击

DIN EN 60068-2-27	100 g 1 ms / 10000 每个轴（X/Y)的影响
DIN EN 60068-2-29	30 g 6 ms / 24000 抗冲击 (持续冲击)

抗震

DIN EN 60068-2-64	10...2000 Hz Test VII / 随机，安装位置车身
DIN EN 60068-2-6	10...500 Hz / 10 g 10个周期/轴，正弦

喷盐试验

DIN EN 60068-2-52

严格等级5 (motor vehicle)

湿热

DIN EN 60068-2-30

55 °C 循环温度 / 95 % rh 2个循环24小时

MTTF [年]

372

标准

符合ECE R10，修订版5机动车辆; ISO 7637-3: 2007-07

机械技术数据

重量 [g]	413.5
尺寸 [mm]	90 x 62 x 33.2
原材料	外壳: 模压铸锌镀镍的
安装方向	水平的

显示器/操作件

显示

准备运作模式	1 x LED, 绿色
运作模式	1 x LED, 绿色闪烁
故障	1 x LED, 红色

附件

供货范围

保护盖: 1

注释

包装单位	1 件

电气连接 - CAN-In

	接插件: 1 x M12; 译码: A

电气连接 - CAN-Out

	接插件: 1 x M12; 译码: A

图表

测量和安装方向

	水平安装位置 / 绕x轴或y轴旋转
