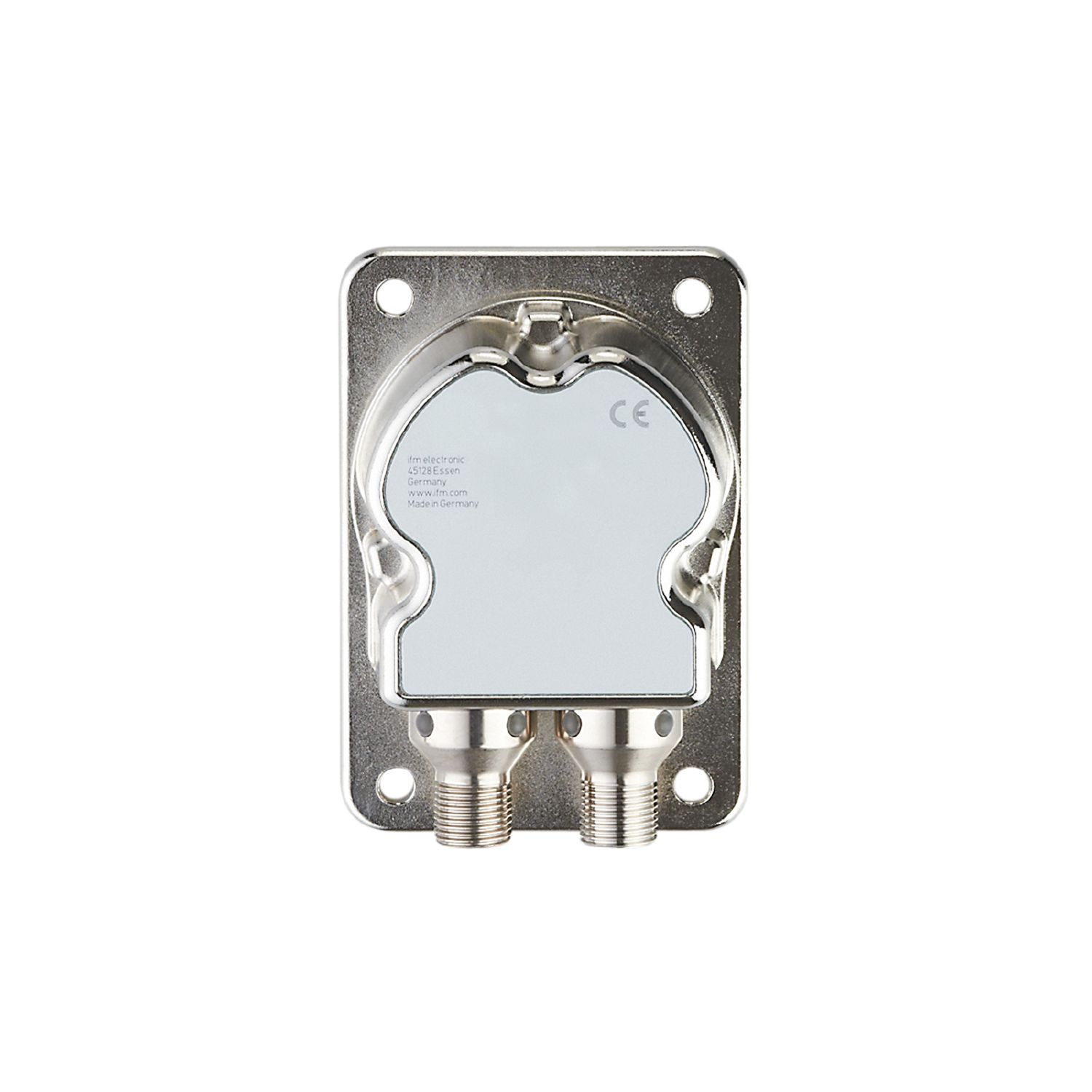

倾角传感器
JN2200
INC-M2M360ABIAKG/US
倾角传感器
JN2200
INC-M2M360ABIAKG/US
- 用于准确测量 X 和 Y 轴倾角
- 两条轴上的总角度范围的高测量准确度
- 两个边撑的开关输出,两个可调节的模拟输出和 IO-Link
- 紧凑坚固的外壳
- 高防护等级,适应严苛工业环境的需求
产品特征
测量原理 | 微机电系统电容式 |
---|---|
通信接口 | IO-Link |
测量轴数量 | 2 |
---|---|
角度范围 [°] | ± 180 |
应用
功能原理 | 静态 |
---|---|
应用 | 适用于移动领域和工业应用2个轴向的高精度倾斜测量 |
电气数据
工作电压 [V] | 9.2...30 DC; (电压输出: 12...30 DC; IO-Link: 18...30 DC) |
---|---|
电流损耗 [mA] | 90; (24 V DC, 25 °C) |
电流消耗最大值 [mA] | 330; (9,2 V DC; -40 °C) |
防护等级 | III |
反相保护 | 有 |
反相保护 | 有 |
开机延迟时间 [s] | 300; (热身时间; 初始化时间最大值: 1000 ms) |
总的输入/输出
输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 2 |
---|
输出
输出数量 | 4 |
---|---|
输出信号 | 模拟信号; 开关信号 |
电气设计 | PNP/NPN |
数字输出数量 | 2 |
输出功能 | 常开/常闭; (可选) |
开关量输出DC电压降最大值 [V] | 2.5 |
开关量输出DC的持续电流负载 [mA] | 125; (125 mA (85° C); 200 mA (60° C); 250 mA (40° C)) |
模拟输出数量 | 2 |
模拟电流输出 [mA] | 4...20; (出现故障时: 2 mA) |
负载最大值 [Ω] | 220; (220 (9,2…15 V) / 500 (15…30 V)) |
模拟电压输出 [V] | 2...10; (出现故障时: 1 V) |
负载电阻最小值 [Ω] | 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V)) |
精密模拟输出 [%] | ≤ 1 |
短路保护 | 有 |
过载保护 | 有 |
测量/设定范围
测量原理 | 微机电系统电容式 |
---|
测量轴数量 | 2 |
---|---|
角度范围 [°] | ± 180 |
限制频率 [Hz] | 0.5...10; (可设定参数) |
振动测量范围 [g] | 16; (± 2; ± 4; ±8 g 可设定参数) |
---|---|
振动测量范围 [mm/s] | 3200 |
频率范围 [Hz] | 0.1...400 |
测量轴数量 | X/Y/Z 可设定参数 |
精度/偏差
精确度 [°] | ≤ ± 0,5; (绝对式) |
---|---|
迟滞 [°] | ≤ ± 0,05 |
重复精度 [°] | ≤ ± 0,1 |
分辨率 [°] | 0.05 |
温度系数 [1/K] | ≤ ± 0,02 ° |
软件/编程
参数设定 | 角(X/Y)/振动 (Veff/aPeak); 迟滞/窗口; 开关点; 输出极性; 故障指示; 自测; 电流/电压输出 |
---|
接口
通信接口 | IO-Link | ||||
---|---|---|---|---|---|
传递类型 | COM2 (38,4 kBaud) | ||||
IO-Link revision | 1.1 | ||||
SDCI标准 | IEC 61131-9 CDV | ||||
外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||
SIO模式 | 有 | ||||
必需的mater port type | A | ||||
模拟过程数据 | 2 | ||||
二位输出过程数据 | 2 | ||||
处理周期最小值 [ms] | 5 | ||||
支持的DeviceID |
|
工作条件
环境温度 [°C] | -40...85 |
---|---|
存储温度 [°C] | -40...85 |
外壳防护等级 | IP 65; IP 67; IP 68; IP 69K |
认证/测试
EMC电磁兼容 |
|
||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
抗冲击 |
|
||||||||||||||||||
抗震 |
|
||||||||||||||||||
喷盐试验 |
|
||||||||||||||||||
湿热 |
|
||||||||||||||||||
MTTF [年] | 176 | ||||||||||||||||||
标准 | 符合ECE R10,修订版5机动车辆; ISO 7637-3: 2007-07 |
机械技术数据
重量 [g] | 410 |
---|---|
尺寸 [mm] | 90 x 62 x 33.2 |
原材料 | 外壳: 模压铸锌 镀镍的 |
安装方向 | 水平的 |
显示器/操作件
显示 |
|
---|
附件
供货范围 |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接 - 数字
接插件: 1 x M12; 译码: A |
电气连接 - 模拟
接插件: 1 x M12; 译码: A |
图表
测量和安装方向
|
|
---|
其他数据
测量/设定范围
倾角测量 | ||||
最小值 | 最大值 | |||
开关点 | SP1 | [°] | -179.00 | 180.00 |
复位点 | rP1 | [°] | -180.00 | 179.00 |
开关点 | SP2 | [°] | -179.00 | 180.00 |
复位点 | rP2 | [°] | -180.00 | 179.00 |
测量值起点 | ASP1 | [°] | -180.00 | 179.00 |
测量值终点 | AEP1 | [°] | -179.00 | 180.00 |
测量值起点 | ASP2 | [°] | -180.00 | 179.00 |
测量值终点 | AEP2 | [°] | -179.00 | 180.00 |
步距 | [°] | 0.01 | ||
振动检测 | ||||
最小值 | 最大值 | |||
开关点 | SP1 | [mm/s] | 1 | 3200 |
复位点 | rP1 | [mm/s] | 0 | 3199 |
测量值起点 | ASP3 | [mm/s] | 0 | 3199 |
测量值终点 | AEP3 | [mm/s] | 1 | 3200 |
步距 | [mm/s] | 1 | ||
振动检测 | ||||
最小值 | 最大值 | |||
开关点 | SP2 | [mg] | 1 | 16000 |
复位点 | rP2 | [mg] | 0 | 15999 |
测量值起点 | ASP4 | [mg] | 0 | 15999 |
测量值终点 | AEP4 | [mg] | 1 | 16000 |
步距 | [mg] | 1 |
