产品分类
KD0013

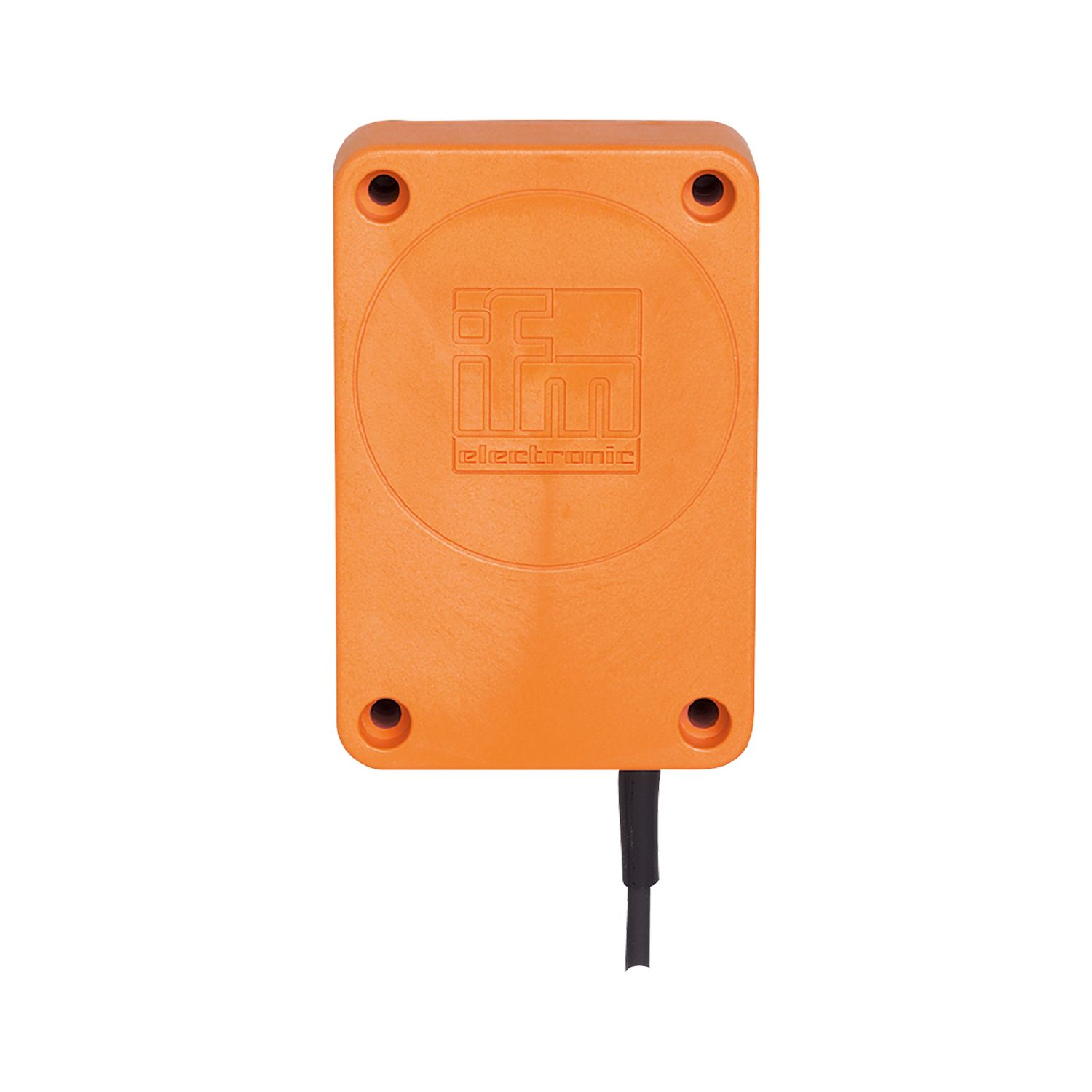

电容式接近开关

KD0013

KD-2060-BBOA/NI

电容式接近开关

KD0013

KD-2060-BBOA/NI

停产产品 - 存档登录

产品特征

输出功能	常闭
感应距离 [mm]	60
外壳	矩形的
尺寸 [mm]	120 x 80 x 30

电气数据

工作电压 [V]	20...250 AC/DC
防护等级	II
反相保护	否

输出

输出功能	常闭
开关量输出DC电压降最大值 [V]	8
开关量输出AC电压降最大值 [V]	10
最小的负载电流 [mA]	5
漏电流最大值 [mA]	2.5 (250 V AC) / 1.7 (110 V AC) / 1.3 (24 V DC)
开关量输出AC的持续电流负载 [mA]	200; (250 (...50 °C))
开关量输出DC的持续电流负载 [mA]	200; (250 (...50 °C))
开关量输出短暂的电流负载 [mA]	1500; (20 ms / 0,5 Hz)
开关频率AC [Hz]	10
开关频率DC [Hz]	10
短路保护	否
过载保护	否

监控范围

感应距离 [mm]	60
实际感应距离 Sr [mm]	60 ± 10 %
工作距离 [mm]	0...48.6

精度/偏差

校正系数	玻璃: 0.4 / 水: 1 / 陶瓷: 0.2 / PVC: 0.2
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-15...15

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 65
增加的抗扰度	有

认证/测试

EMC电磁兼容

IEC 60947-5-2

机械技术数据

重量 [g]	0.397
外壳	矩形的
安装	非齐平安装
尺寸 [mm]	120 x 80 x 30
原材料	PPE 改良的

显示器/操作件

显示

开关状态	1 x LED, 黄色

电气连接

要求的保护	请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 2 A; 快速行动

附件

供货范围

螺丝刀: 1

弹簧垫圈: 4

气缸螺丝钉: 4

注释

建议: 短路后请一定检查产品的安全功能。

包装单位

1 件

电气连接

接口	电缆: 2 m, PVC; 2 x 0.5 mm²
