- KG5042

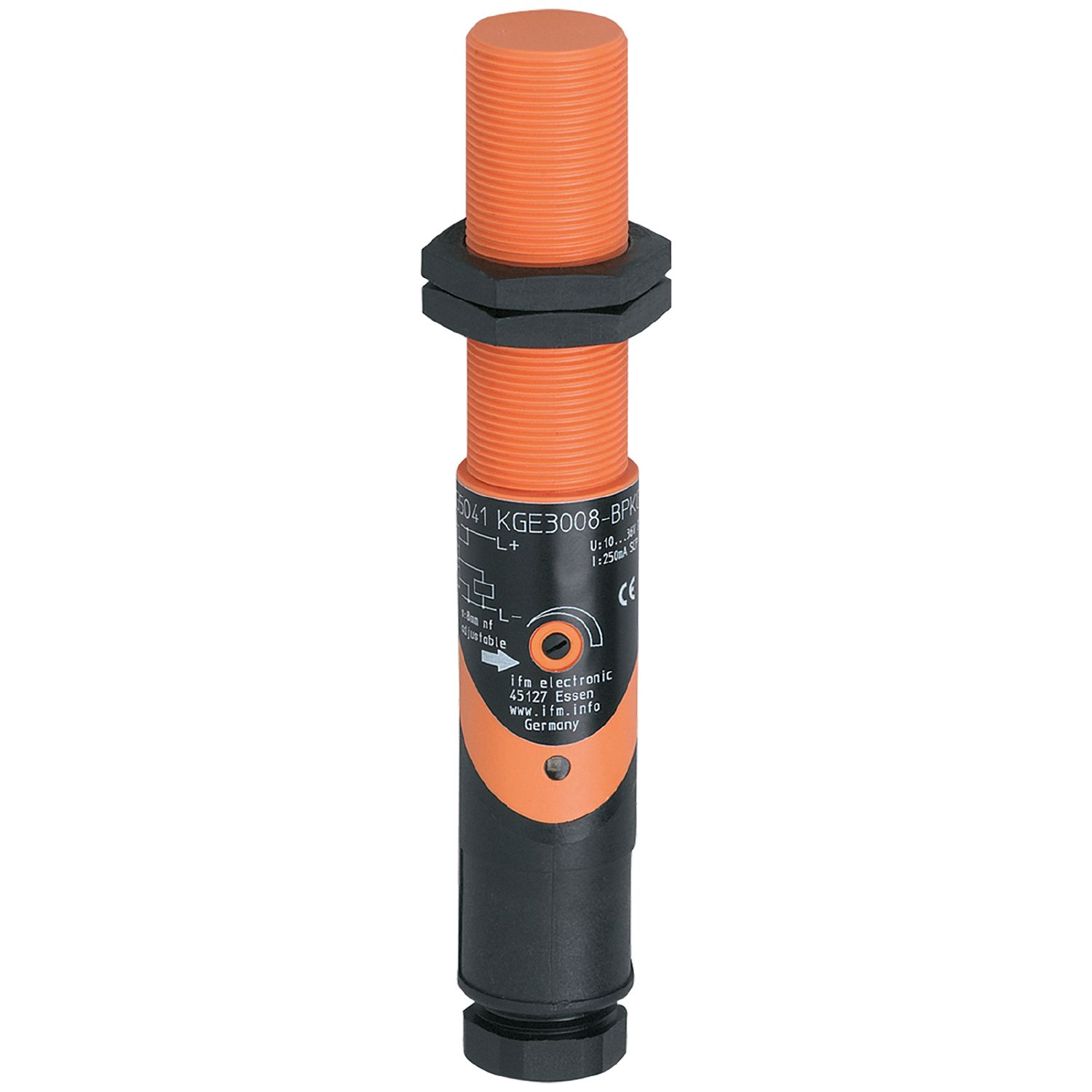

电容式接近开关
KG5042
KGE3008-APKG/NI
电容式接近开关
KG5042
KGE3008-APKG/NI
- 通过电位计轻松设定感应范围
- 接线端可旋转 90°
- 清晰明确地指示开关状态
停产产品 - 存档登录
替代产品: KG5040 产品比较: KG5042 / KG5040 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常闭 |
| 感应距离 [mm] | 8 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 / L = 110 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | < 10 (24 V) / < 15 (36 V) |
| 防护等级 | II |
| 反相保护 | 有 |
| 测量原理 | 电容式 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常闭 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 50 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 8 |
|---|---|
| 实际感应距离 Sr [mm] | 8 ± 10 % |
| 工作距离 [mm] | 0...6.5 |
精度/偏差
| 校正系数 | 玻璃: 0.4 / 水: 1 / 陶瓷: 0.2 / PVC: 0.2 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -15...15 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
|---|
机械技术数据
| 重量 [g] | 72 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 非齐平安装 |
| 尺寸 [mm] | M18 x 1 / L = 110 |
| 螺纹代号 | M18 x 1 |
| 原材料 | PBT |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接线端子: ...2.5 mm²; 电缆护套: Ø 4.5...10 mm; 电缆插接式接头: M16 X 1.5 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — KG5042-00 — 10.03.2005 —
KG5042 –
KGE3008-APKG/NI
- 1
- 电位计
电气连接
接线端子: ...2.5 mm²; 电缆护套: Ø 4.5...10 mm; 电缆插接式接头: M16 X 1.5
