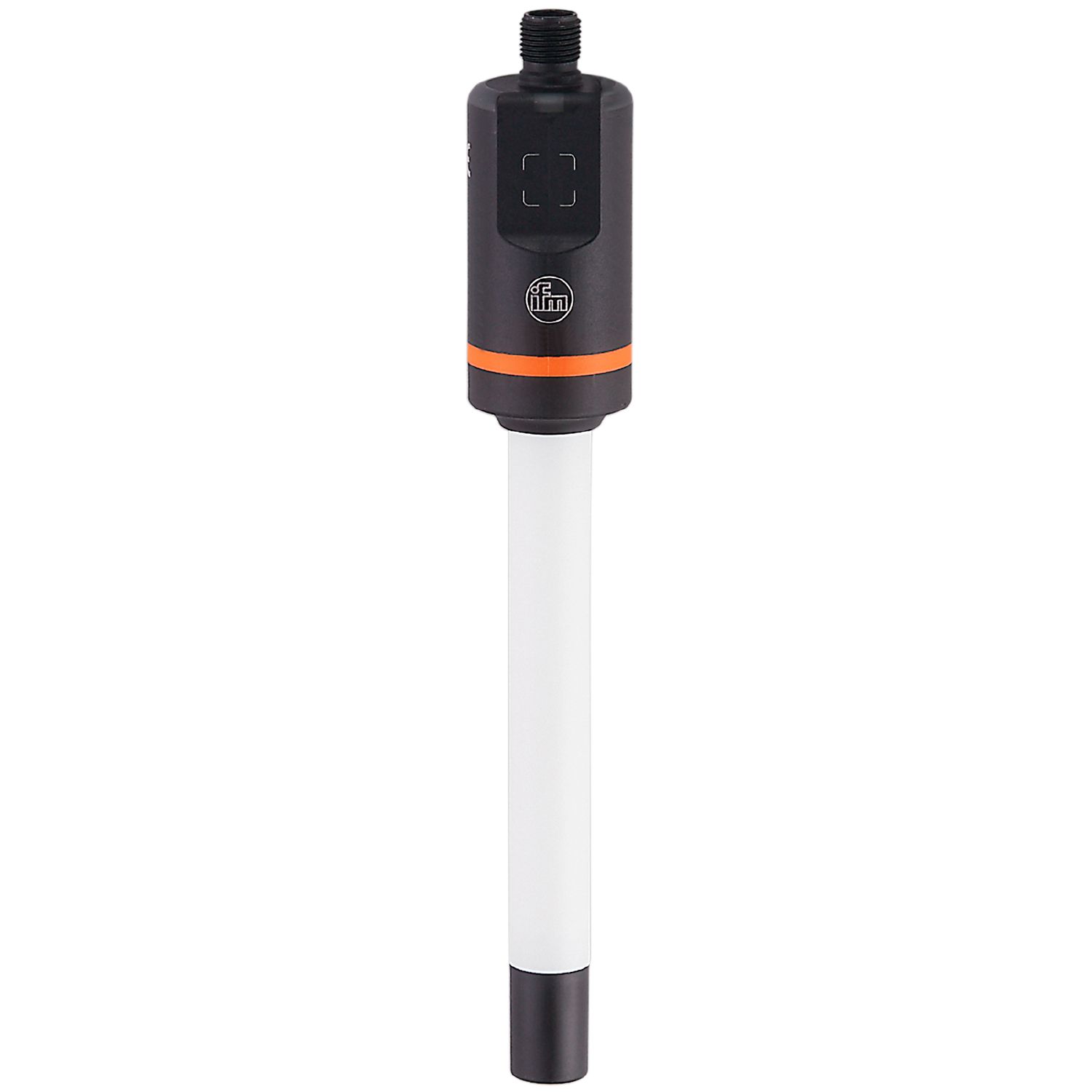

用于点水平面检测的传感器

Name: LI5134
Brand: ifm
SKU: LI5134
Price: 1902.00 CNY

LI5134

LI0737--K-00KQPKG/US

用于点水平面检测的传感器

LI5134

LI0737--K-00KQPKG/US

用于水槽或容器的可靠点液位控制
检测容器的最低液位、泄漏或过溢
简单的空载或满载调整
适用于水、油和冷却剂
方便的传感器要求浸入深度设定

集成IO-Link温度测量

产品特征

输入和输出总数	数字输出数量: 2
出厂设定	水为基本的介质
探杆长度L [mm]	737

应用

特殊的性能	镀金触点
介质	液体
介质的介电常数	> 1,8
推荐介质	水; 水为基本的介质; 油; 油基介质
不能用于	参见操作说明书的“预期用途”章节
介质温度 [°C]	-25...85
抗压强度 [bar]	0.5
耐真空 [mbar]	-500

电气数据

工作电压 [V]	9.6...35 DC; (IO-Link: 18...30 DC)
电流损耗 [mA]	< 15
防护等级	III
反相保护	有
开机延迟时间 [s]	< 1
测量原理	电容式

总的输入/输出

输入和输出总数	数字输出数量: 2

输出

输出数量	2
输出信号	开关信号; IO-Link
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

出厂设定	水为基本的介质
探杆长度L [mm]	737
感应范围A [mm]	28

温度测量

测量范围 [°C]	-25...85

精度/偏差

温度测量

精确度 [K]	1,5
分辨率 [K]	0.1
动态反应T09 [s]	240

反应时间

反应时间 [s]	< 0.3

接口

通信接口

IO-Link

Unterstützte Masterportklasse

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A)

SIO模式

有

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

4.5

支持的DeviceID

运行方式	DeviceID
default	1053

工作条件

环境温度 [°C]	-25...85
存储温度 [°C]	-25...85
外壳防护等级	IP 68; IP 69K; (7天 / 水深3 m/ 0.3 bar: IP 68)

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3	封闭式金属储罐
DIN EN 61000-6-4	塑料或开放式金属储罐

抗冲击

DIN EN 60068-2-27

12 g (11 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [年]

433

UL认证

UL认证编号	H013
文件数量UL	E174191

机械技术数据

重量 [g]	510.4
原材料	PP 增强纤维
材料(接液部件)	PP
探杆直径 [mm]	16

显示器/操作件

显示

操作	LED, 绿色
开关状态	LED, 黄色

元件

感应编程按钮

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
