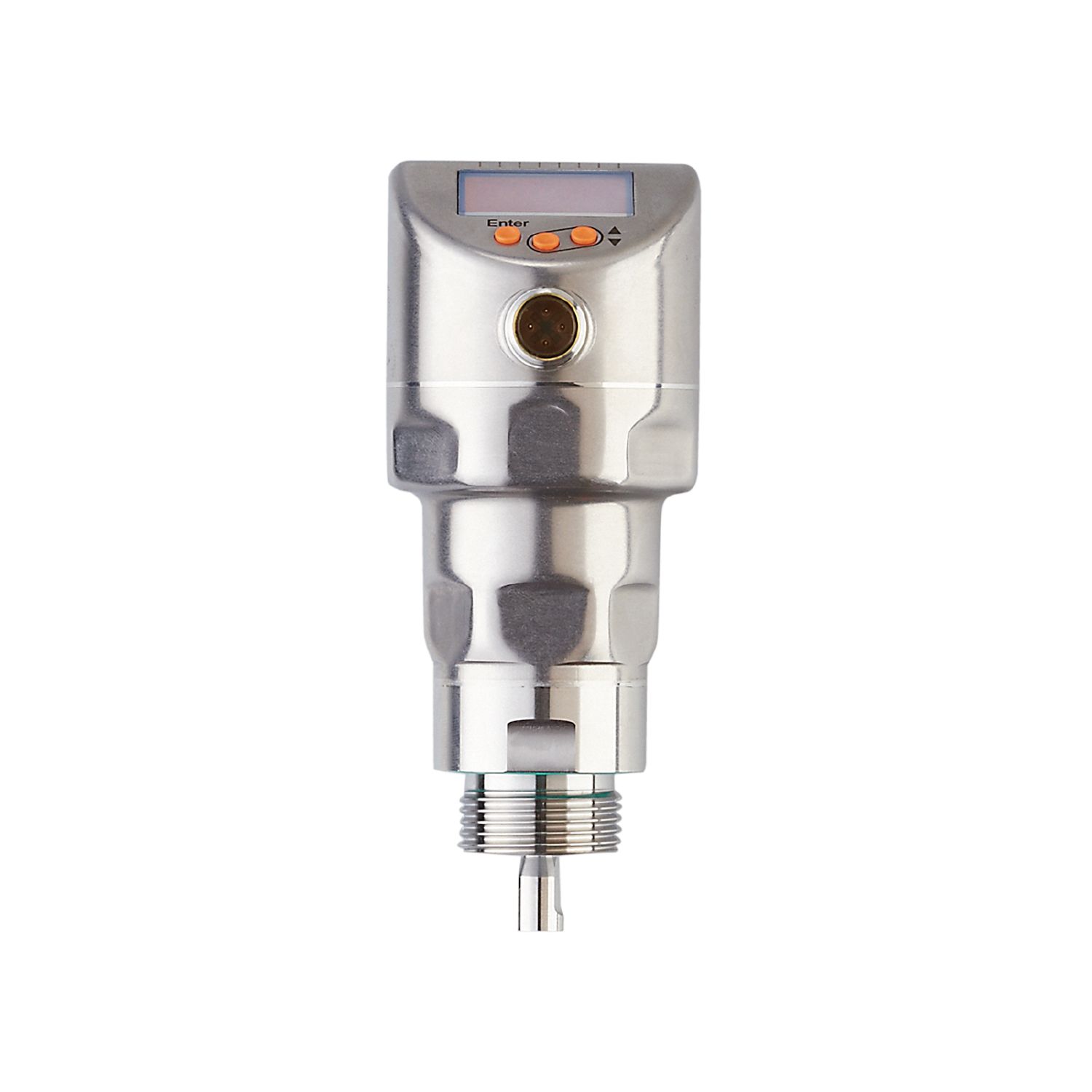

连续性监控的液位传感器(导波雷达)

LR2050

LR0000B-ER34AKSKG/US

连续性监控的液位传感器(导波雷达)

LR2050

LR0000B-ER34AKSKG/US

  • 用于水槽或容器的可靠料位控制
  • 适用于水、油和冷却剂
  • 清晰可见的 4 位 LED 显示
  • 模块化系统,由评估单元和测杆组成
  • 通过缩短测杆适配不同的容器高度
  • 方便的按钮操作或通过IO-Link进行参数设置
适用于高过程温度:过程连接处的温度起决定性作用。实际介质温度可能更高。
  • ce
  • ukca
  • cul
  • iolink
  • crn
产品特征
输入和输出总数 数字输出数量: 1; 模拟输出数量: 1
探杆长度L [mm] 150...2000
系统接口 螺纹连接 G 3/4 外螺纹
应用
特殊的性能 镀金触点
应用 用于工业应用
介质 液体
介质的介电常数 ≥ 1,8; (如果介质介电常数为1.8...5(例如油),那么需要一个同轴管用于运行)
推荐介质 水; 水为基本的介质; 油; 油基介质
过程温度 [°C] -20...100; (参见备注下的说明)
抗压强度 [bar] 16
耐真空 [mbar] -1000
允许工作压力的最大值(用于应用程序符合CRN标准) [bar] 16
电气数据
工作电压 [V] 18...30 DC
电流损耗 [mA] < 50
防护等级 III
反相保护
开机延迟时间 [s] < 3
测量原理 导波雷达
总的输入/输出
输入和输出总数 数字输出数量: 1; 模拟输出数量: 1
输出
输出数量 2
输出信号 开关信号; 模拟信号; IO-Link
电气设计 PNP/NPN
数字输出数量 1
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 150; (200 (...60 °C))
模拟输出数量 1
模拟电流输出 [mA] 4...20, 可逆; (可调整量程)
负载最大值 [Ω] 500
短路保护
短路保护类型 脉冲
过载保护
测量/设定范围
探杆长度L [mm] 150...2000
感应范围A [mm] L-40 (L-60); (设置为油及油为基础的介质)
无效范围 I1 / I2 [mm] 30 / 10 (30); (设置为油及油为基础的介质)
测量频率 [Hz] 4
设定范围
开关点, SP [mm] 15...L-30
请注意设定点SP
设置为油及油为基础的介质: 35...L-30
复原点, rP [mm] 10... L-35
注意复原点, rP
设置为油及油为基础的介质: 30...L-35
设定步距 [mm] 1
迟滞 [mm] > 5
精度/偏差
测量误差 [mm] ± 7
偏移误差 [mm] 5
分辨率 [mm] 1
零信号(电流) [mA] 4.0
全信号(电流) [mA] 20
温度变化率 /10 K ± 0.2 %
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式
必需的mater port type A
模拟过程数据 1
二位输出过程数据 2
处理周期最小值 [ms] 2.3
支持的DeviceID
运行方式 DeviceID
default 479
工作条件
环境温度 [°C] -40...80
存储温度 [°C] -40...100
外壳防护等级 IP 68; IP 69K
认证/测试
EMC电磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3 : 封闭式金属储罐
DIN EN 61000-6-4 : 塑料或开放式金属储罐
抗冲击
DIN EN 60068-2-27 50 g (11 ms) / 20 g 具0.5米参照杆 (6 ms)
抗震
DIN EN 60068-2-6 20 g (10...2000 Hz) / 1 g 带基准杆0.5米 (5...200 Hz)
MTTF [年] 216
机械技术数据
重量 [g] 367.4
原材料 不锈钢(1.4404 / 316L); PEI; PFA; PBT; FKM
材料(接液部件) 不锈钢(1.4404 / 316L); 不锈钢(1.4435 / 316L); PTFE; FKM
系统接口 螺纹连接 G 3/4 外螺纹
显示器/操作件
显示
显示单位 3 x LED, 绿色
开关状态 2 x LED, 黄色
料位 字母数字显示, 4位数字
参数设定 字母数字显示, 4位数字
注释
说明 适用于高过程温度:过程连接处的温度起决定性作用。实际介质温度可能更高。
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
图表
在有源范围极限的测量偏差D
