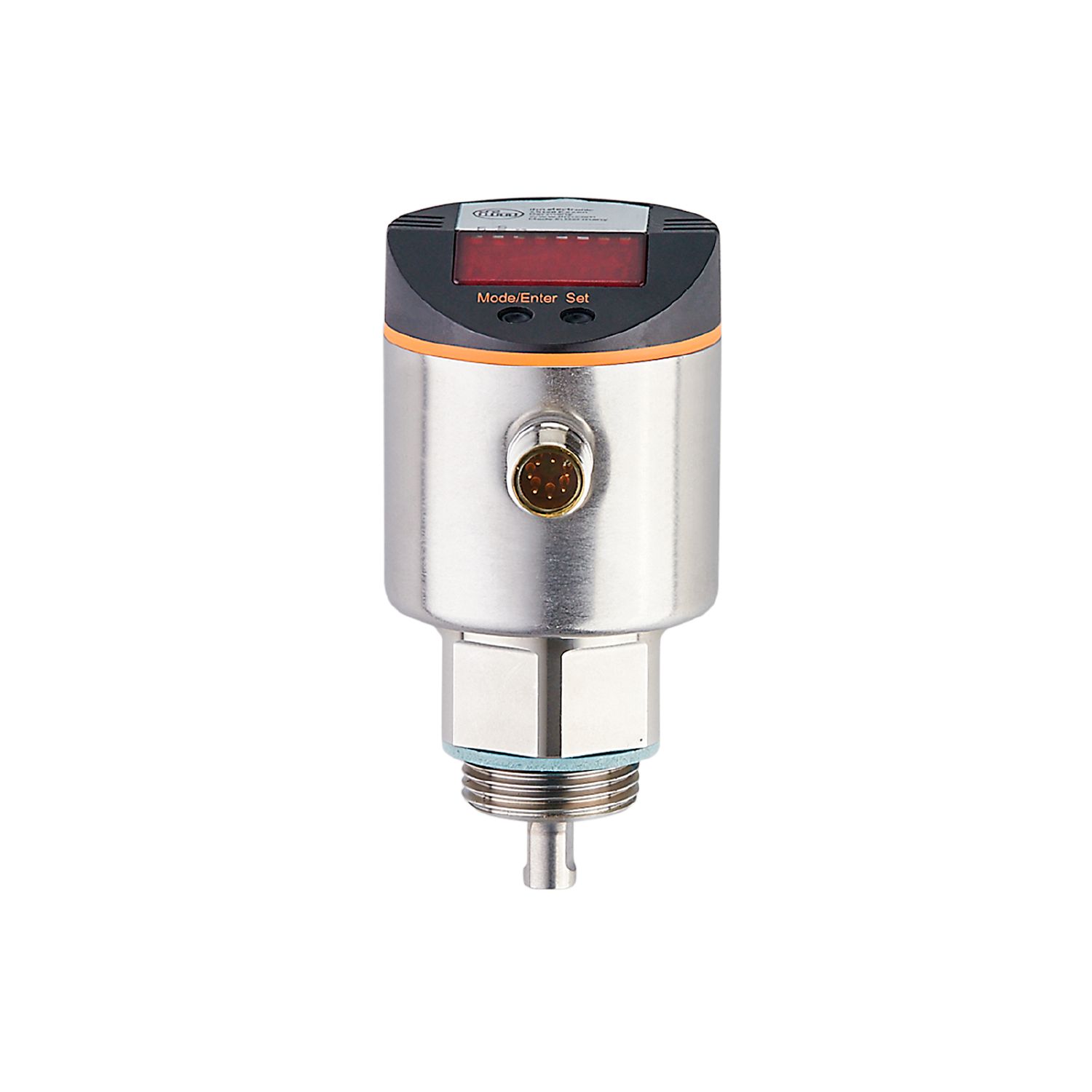

连续性监控的液位传感器(导波雷达)

Name: LR8010
Brand: ifm
SKU: LR8010
Price: 5755.00 CNY

LR8010

LR0000B-BR34AVPKG/US

连续性监控的液位传感器(导波雷达)

LR8010

LR0000B-BR34AVPKG/US

用于水槽或容器的可靠料位控制
适用于水、油和冷却剂
防过溢功能具有德国联邦水法的相关认证
模块化系统，由评估单元和测杆组成
通过缩短测杆适配不同的容器高度

方便的按钮操作或通过IO-Link进行参数设置

适用于高过程温度：过程连接处的温度起决定性作用。实际介质温度可能更高。

用于8针插座，核心颜色不规范。请注意传感器和插座的接线(参见技术参数表)。

配置您的解决方案

产品特征

输入和输出总数	数字输出数量: 4
探杆长度L [mm]	100...1600
系统接口	螺纹连接 G 3/4 外螺纹

应用

特殊的性能	镀金触点
应用	用于工业应用
安装	仅与探杆和同轴管连接。
介质	液体
介质的介电常数	≥ 2
推荐介质	水; 水为基本的介质; 含水冷却润滑剂; 油; 油基介质
不能用于	请参见操作使用说明书，章节"功能和特征"。
过程温度 [°C]	0...80; (参见备注下的说明)
抗压强度 [bar]	4
耐真空 [mbar]	-500

电气数据

工作电压 [V]	18...30 DC
电流损耗 [mA]	< 30
防护等级	III
反相保护	有
开机延迟时间 [s]	< 3
测量原理	导波雷达

总的输入/输出

输入和输出总数	数字输出数量: 4

输出

输出数量	4
输出信号	开关信号
电气设计	PNP
数字输出数量	4
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	200
短路保护	有
短路保护类型	热量，脉冲式
过载保护	有

测量/设定范围

探杆长度L [mm]	100...1600
感应范围A [mm]	L-40; (设置为油及油为基础的介质: L-60)
无效范围 I1 / I2 [mm]	30 / 10; (设置为油及油为基础的介质: 30 / 30)
测量频率 [Hz]	4

设定范围

开关点, SP [mm]

15...L-30

请注意设定点SP

设置为油及油为基础的介质: 35...L-30

复原点, rP [mm]

10... L-35

注意复原点, rP

设置为油及油为基础的介质: 30...L-35

设定步距 [mm]

迟滞 [mm]

> 5

过满开关点OP [mm]

70...L-30

迟滞，OP [mm]

精度/偏差

重复精度 [mm]	± 5
测量误差 [mm]	± 7
偏移误差 [mm]	5
分辨率 [mm]	1
温度变化率 /10 K	± 0.2 %

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

无轮廓

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

2.3

支持的DeviceID

运行方式	DeviceID
default	1250

工作条件

环境温度 [°C]	0...60
存储温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

许可证

WHG; 总建筑事务监督认证; 过溢保护

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3	封闭式金属储罐
DIN EN 61000-6-4	塑料或开放式金属储罐

抗冲击

DIN EN 60068-2-27

50 g (11 ms) / 25 g 具0.5米参照杆 (6 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz) / 1 g 带基准杆0.5米 (5...200 Hz)

MTTF [年]

198

机械技术数据

重量 [g]	402
原材料	不锈钢(1.4404 / 316L); 不锈钢(1.4301/304); FKM; PBT; PC; PEI; TPE / V
材料(接液部件)	传感器:: 不锈钢(1.4305/303); 不锈钢(1.4435 / 316L); PTFE; FKM; 丁晴橡胶增强纤维; 探杆:: 不锈钢(1.4404 / 316L); 同轴管:: 不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); 不锈钢(1.4310/301); PPS 增强纤维
系统接口	螺纹连接 G 3/4 外螺纹

显示器/操作件

显示

显示单位	3 x LED, 绿色
开关状态	4 x LED, 黄色
料位	字母数字显示, 4位数字
参数设定	字母数字显示, 4位数字

注释

说明	适用于高过程温度：过程连接处的温度起决定性作用。实际介质温度可能更高。
包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

在有源范围极限的测量偏差D
