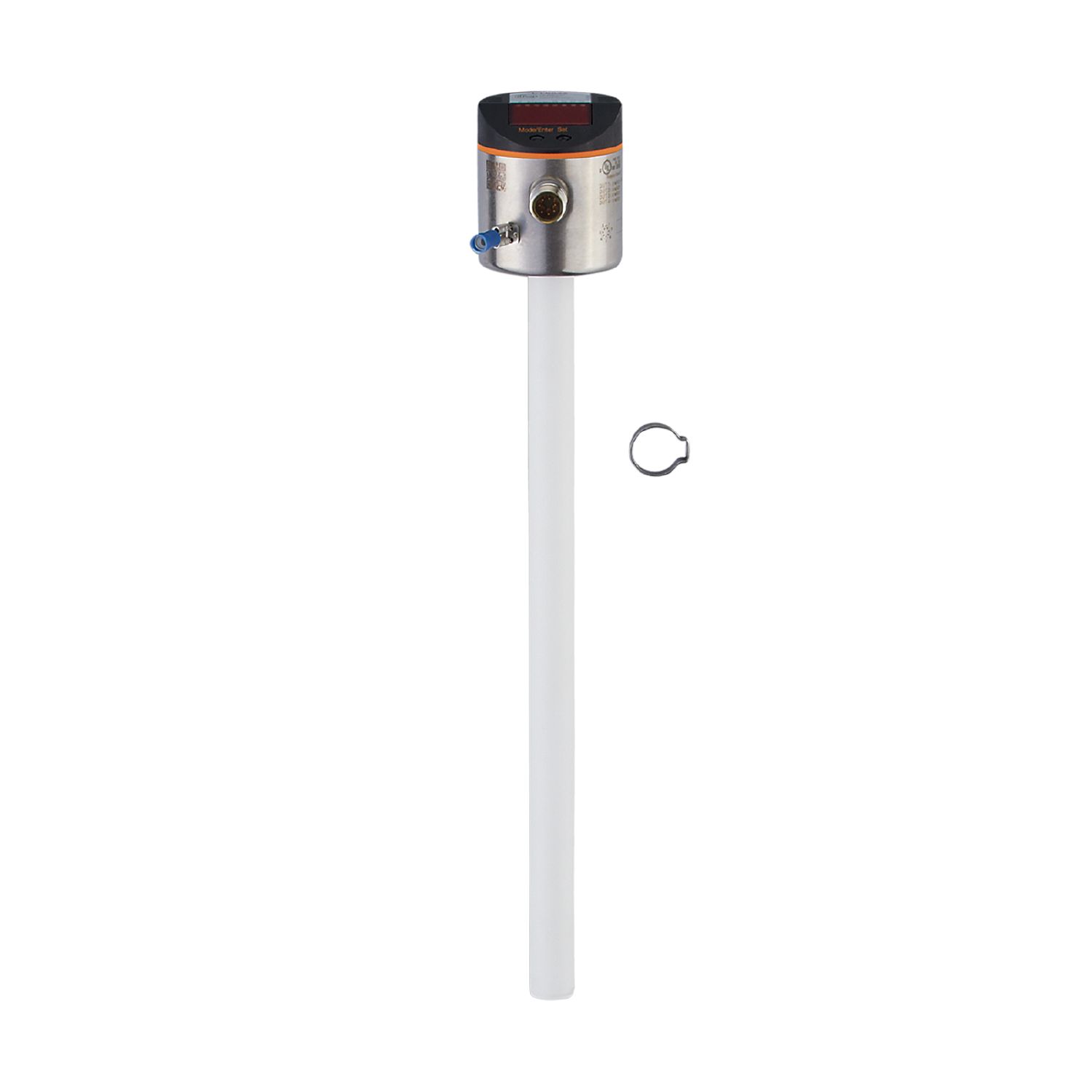

带温度检测的液位传感器

Name: LT8022
Brand: ifm
SKU: LT8022
Price: 5333.00 CNY

LT8022

LT0264B-B-00KSPKG/US

带温度检测的液位传感器

LT8022

LT0264B-B-00KSPKG/US

可靠检测容器和水槽中的液位
用于水、油和冷却剂
便利的开关功能和开关点设定
只需一个单元即可进行液位和温度监控
清晰可见的 4 位 LED 显示

方便的按钮操作或通过IO-Link进行参数设置

用于8针插座，核心颜色不规范。请注意传感器和插座的接线(参见技术参数表)。

产品特征

输入和输出总数	数字输出数量: 4
出厂设定	2个开关输出液位 (OUT1, OUT2); 2个开关输出温度 (OUT3, OUT4); 矿物油
探杆长度L [mm]	264

应用

介质	含水冷却润滑剂; 油; 油基介质; 水; 类似于水的介质
介质的介电常数	> 2
不能用于	非常导电介质; 粘附介质; 颗粒; 松散物料; 酸; 强碱
储存罐压力 [bar]	0.5; (如果安装带安装附件: E43001 - E43007, E43019)

冷却润滑剂

介质温度 [°C]	0...35; (带气管 E43100 35...65 °C)

油

介质温度 [°C]	0...70
介质温度短时 [°C]	0...90; (< 1 h)

水

介质温度 [°C]	0...35; (带气管 E43100 35...65 °C)

电气数据

工作电压 [V]	18...30 DC
电流损耗 [mA]	< 50
防护等级	III
反相保护	有
开机延迟时间 [s]	< 3
测量原理	电容式

总的输入/输出

输入和输出总数	数字输出数量: 4

输出

输出数量	4
输出信号	开关信号; IO-Link
电气设计	PNP/NPN
数字输出数量	4
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	200
短路保护	有
短路保护类型	热量，脉冲式
过载保护	有

测量/设定范围

出厂设定	2个开关输出液位 (OUT1, OUT2); 2个开关输出温度 (OUT3, OUT4); 矿物油
探杆长度L [mm]	264
感应范围A [mm]	195
无效范围 I1 / I2 [mm]	53 / 16

设定范围

开关点, SP [mm]	25...190
复原点, rP [mm]	20...195
设定步距 [mm]	5
参考点OP [mm]	69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204 - OFF
迟滞，OP [mm]	2

温度监控

测量范围 [°C]	-20...90
开关点, SP [°C]	-19.5...90
复原点, rP [°C]	-20...89.5
设定步距 [°C]	0.5
开关量输出分辨率 [K]	0.5

精度/偏差

测量误差 [終值的百分比]	± 5
重复精度	± 2
分辨率 [mm]	5

温度监控

开关点精度 [K]	± 1,5
分辨率 [K]	0.5
动态反应T09 [s]	90

软件/编程

参数设定	迟滞/窗口; 常开/常闭; SP(开关量动作点)/rP（开关量复原点）的定位; SP(开关量动作点)/rP（开关量复原点）的定位; OP设定; 介质设定; 显示值迁移量(offset)的设定; 显示单位; 过程值分配

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

4.5

支持的DeviceID

运行方式	DeviceID
default	18

工作条件

环境温度 [°C]	0...60
存储温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-4

抗冲击

DIN EN 60068-2-27

15 g (11 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [年]

224

机械技术数据

重量 [g]	290.35
尺寸 [mm]	Ø 16
原材料	不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); FKM; 丁晴橡胶; PBT; PC; PP; PA; TPV
材料(接液部件)	PP

显示器/操作件

显示

显示单位	4 x LED, 绿色 (cm, inch, °C, °F)
开关状态	4 x LED, 黄色 (OUT4...OUT1)
测量值	字母数字显示, 4位数字
参数设定	字母数字显示, 4位数字

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A
