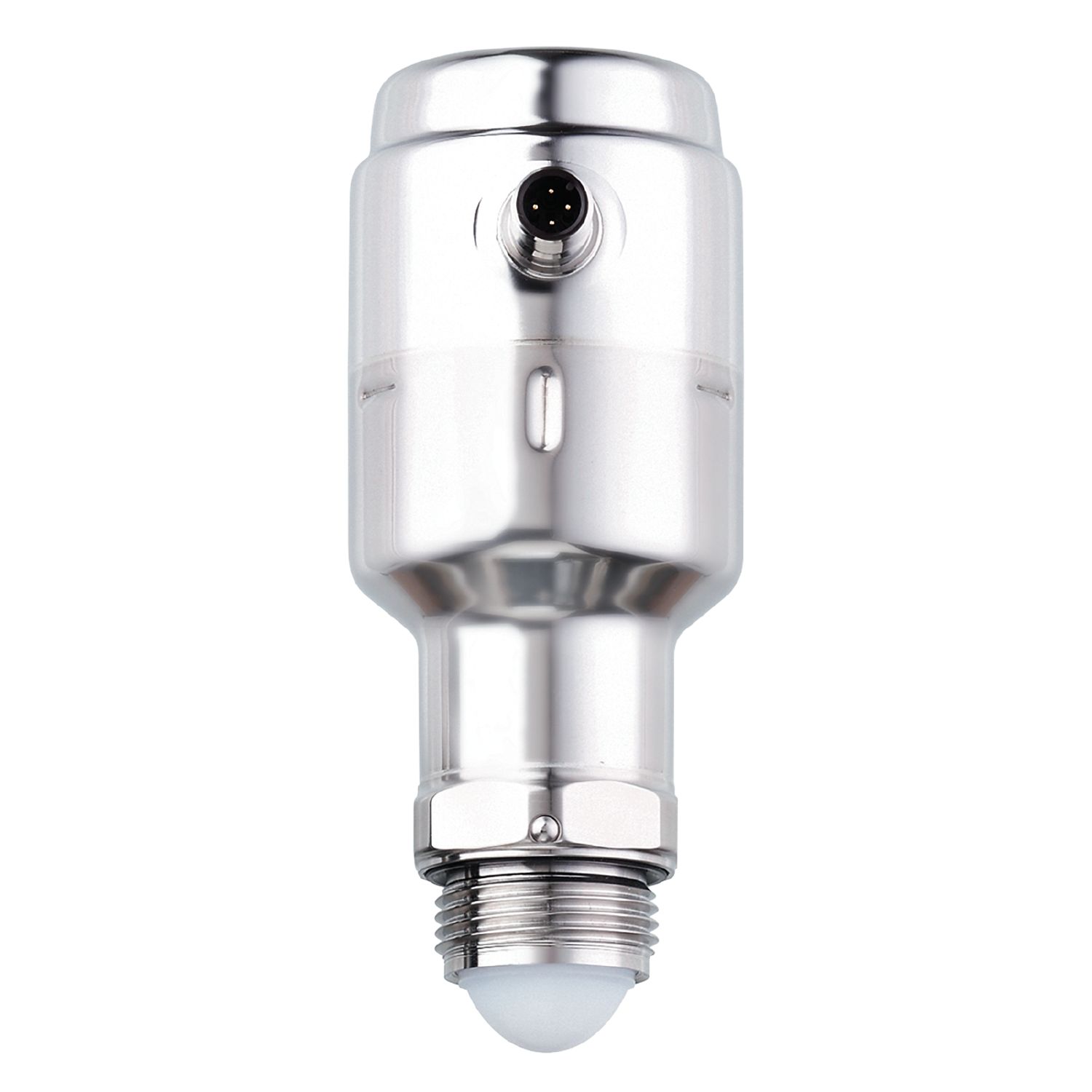

- LW2720
连续性监控的液位传感器
LW2720
NON-CONTACT LEVEL TRANSMITTER
产品特征
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
|---|---|
| 系统接口 | G 1 Aseptoflex Vario |
应用
| 特殊的性能 | 镀金触点 | |
|---|---|---|
| 介质的介电常数 | ≥ 2 | |
| 推荐介质 | 水; 水为基本的介质 | |

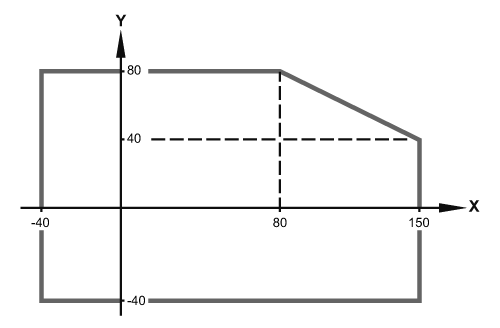

| 介质温度 [°C] | -40...150; (参见示意图：) | |
| 料位变化速度最大值 [mm/s] | 200 | |
| 抗压强度 [bar] | 8 | |
| 注意抗压强度 |
|
|
| 耐真空 [mbar] | -1000 | |
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 8 | |
| 无线电核准 | 韩国; Vereinigtes Königreich; EU/RED; 澳大利亚; 美国; 加拿大; 新西兰 | |
| 关于无线电认证的说明 |
|
电气数据
| 工作电压 [V] | 18...30 DC |
|---|---|
| 电流损耗 [mA] | < 80 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 15 |
| 测量原理 | FMCW（80 GHz技术）; 频率范围77 - 81 Hz |
总的输入/输出
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
|---|
输出
| 输出数量 | 2 |
|---|---|
| 输出信号 | 开关信号; 模拟信号; IO-Link |
| 电气设计 | PNP/NPN |
| 数字输出数量 | 1; (2 可设定参数) |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 50 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20, 可逆; (可调整量程) |
| 负载最大值 [Ω] | 43,5 * (Ub – 18) + 600 Ω |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
测量/设定范围
| 测量范围 [m] | 10; (参见示意图：) |
|---|---|
| 测量频率 [Hz] | > 3 |
精度/偏差

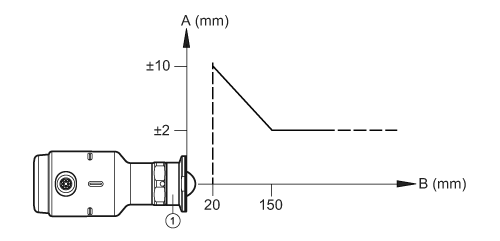

| 精确度 |
|
|
|---|---|---|
| 分辨率 [mm] | 1 | |
| 零信号(电流) [mA] | 3.8 | |
| 全信号（电流） [mA] | 20.5 | |
| 温度变化率 /10 K | ± 1 mm |
反应时间
| 反应时间 [ms] | 330 |
|---|
接口
| 通信接口 | IO-Link | ||||
|---|---|---|---|---|---|
| 传递类型 | COM2 (38,4 kBaud) | ||||
| IO-Link revision | 1.1 | ||||
| SDCI标准 | IEC 61131-9 | ||||
| 外形 | Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A) | ||||
| SIO模式 | 有 | ||||
| 必需的mater port type | A | ||||
| 模拟过程数据 | 1 | ||||
| 二位输出过程数据 | 2 | ||||
| 处理周期最小值 [ms] | 6 | ||||
| 支持的DeviceID |
|
工作条件
| 环境温度 [°C] | -40...80 | |
|---|---|---|
| 注意环境温度 |
|
|
| 存储温度 [°C] | -40...90 | |
| 外壳防护等级 | IP 68; IP 69K |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| 抗冲击 |
|
||
| 抗震 |
|
||
| MTTF [年] | 330 |
机械技术数据
| 重量 [g] | 727.15 |
|---|---|
| 原材料 | 不锈钢(1.4404 / 316L); PA; FKM; FVMQ |
| 材料(接液部件) | PTFE; EPDM |
| 系统接口 | G 1 Aseptoflex Vario |
| 接液部件的表面特性Ra/Rz | < 0.76 |
注释
| 说明 | 初始设置需使用IO-Link主站和参数设置软件（例如moneo或LR DEVICE） |
|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
|---|
图表
|
辐射角
|
|
|---|
|
|
|
|---|
|
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — LW2720-00 — 11.08.2022 —

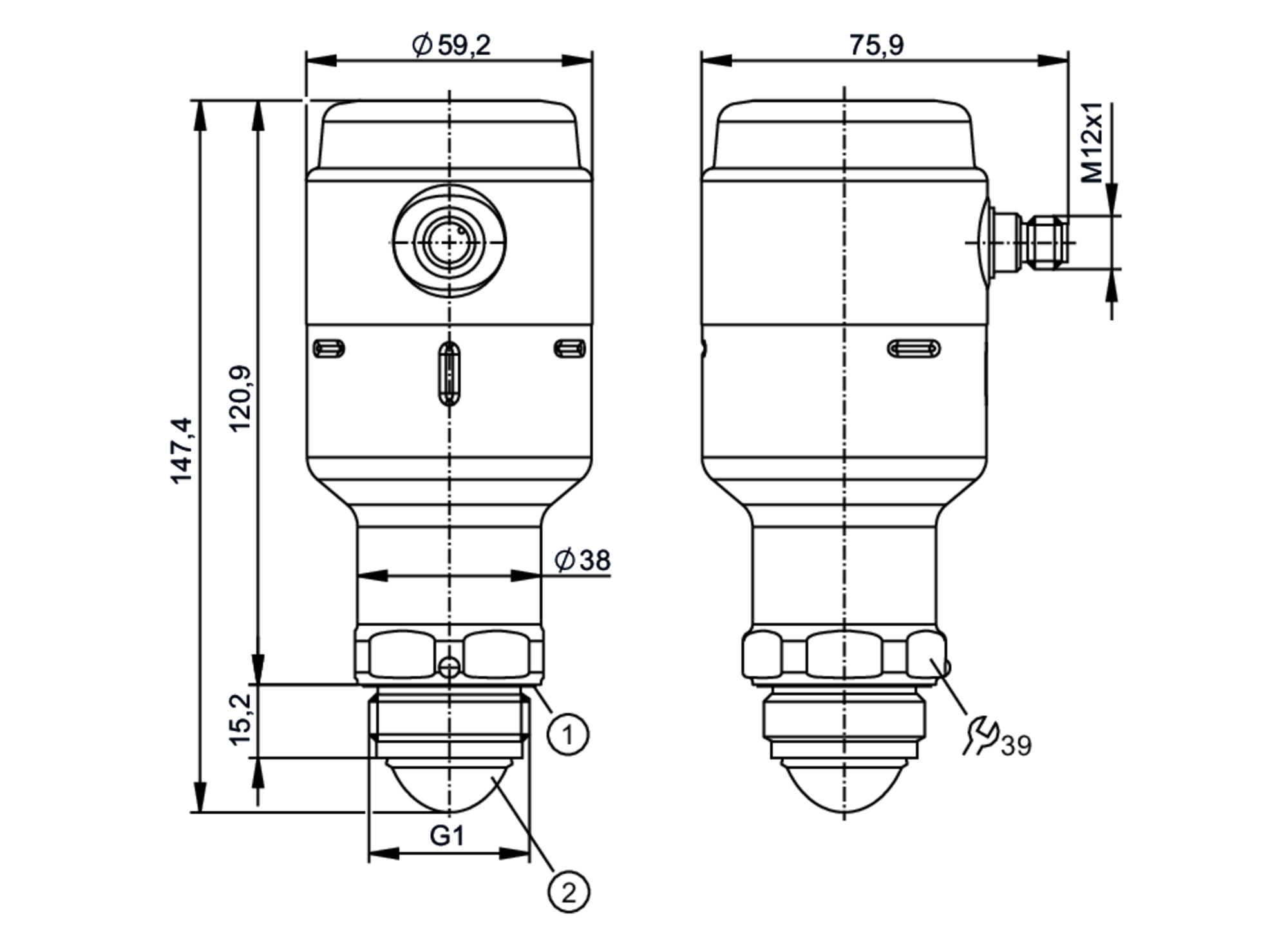

LW2720 –
NON-CONTACT LEVEL TRANSMITTER
- 1
- 密封圈
- 2
- 天线
电气连接
接插件: 1 x M12; 译码: A; 触头: 镀金的
接口
- OUT1:
- 开关输出 IO-Link
- OUT2:
- 开关输出 模拟量输出
- 颜色符合DIN EN 60947-5-6标准
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 蓝色
- WH =
- 白色
