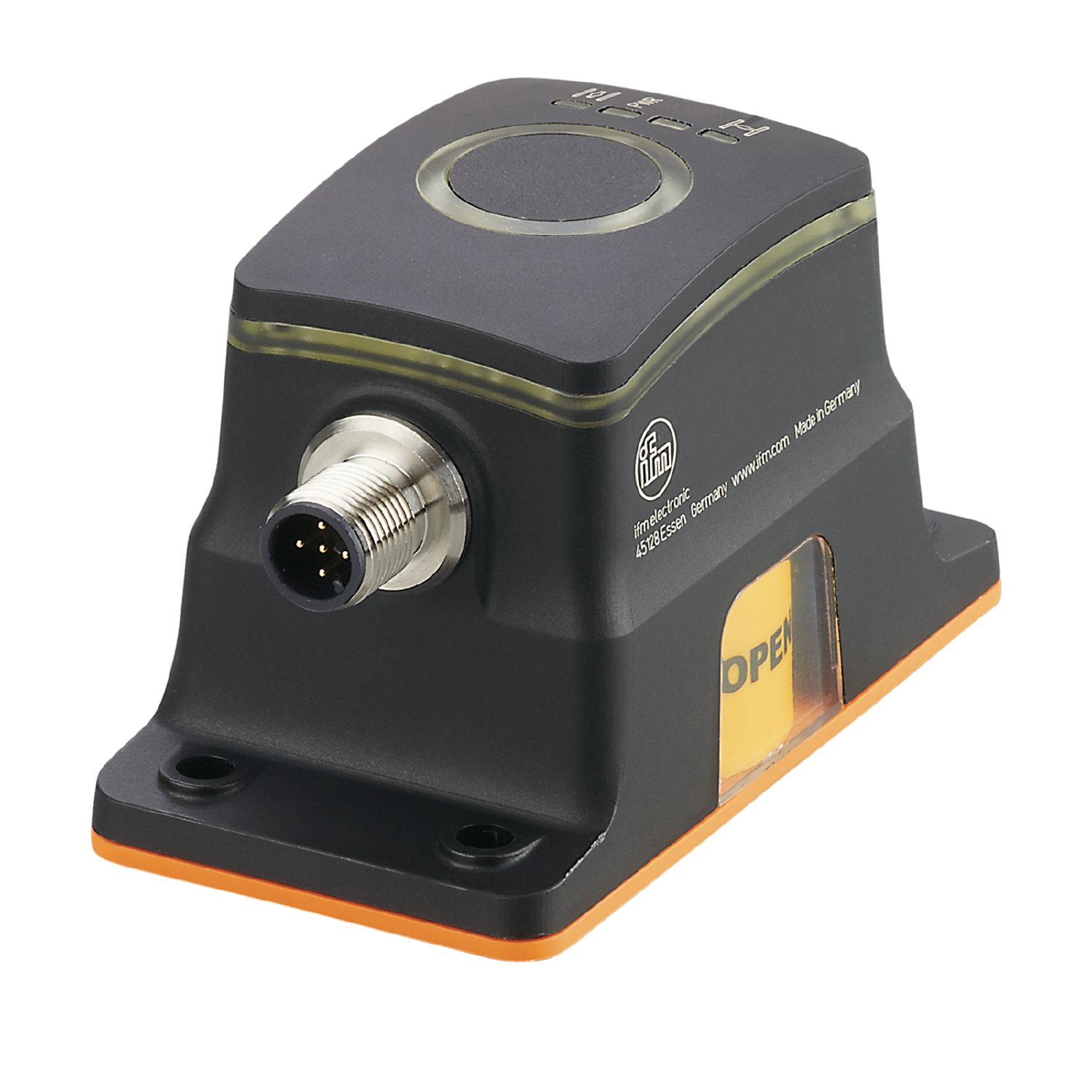

用于阀门执行器的位置传感器

MVQ101

SVS BASIC IO-LINK

用于阀门执行器的位置传感器

MVQ101

SVS BASIC IO-LINK

{{ifmVariantName}}



  • ce
  • iolink
  • cul
技术参数
产品特征
电气设计 PNP
输出功能 3个常开/常闭; (可选)
通信接口 IO-Link
外壳 矩形的
尺寸 [mm] 95 x 50 x 57
应用
工作原理 磁性
应用 旋转角度检测,绝对式
电气数据
工作电压 [V] 10...30 DC
电流损耗 [mA] < 40
防护等级 III
反相保护
开机延迟时间最大值 [ms] 300
输出
电气设计 PNP
输出功能 3个常开/常闭; (可选)
开关量输出DC电压降最大值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 100
短路保护
过载保护
监控范围
最大的目标速度 [m/s] 1
监控范围 [°] 360
精度/偏差
精确度 [°] ± 1
分辨率 [°] 0.1
公差 [°] 0.1...15; (默认 10)
迟滞 [°] 0.1...5; (默认 3)
温度变化率 [°/K] 0,02
重复精度 [°] 0,1
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9 CDV
外形 Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable; Blob; Measurement Data Channel
SIO模式
必需的mater port type A
处理周期最小值 [ms] 4
支持的DeviceID
运行方式 DeviceID
默认 595
工作条件
环境温度 [°C] -25...70
外壳防护等级 IP 65; IP 67; (目标对象区域 防尘保护)
认证/测试
EMC电磁兼容
EN 61000-4-2 4 kV CD / 8 kV AD
EN 61000-4-3 10 V/m
EN 61000-4-4 2 kV
EN 61000-4-6 10 V
EN 55011 等级B
抗振强度
EN 60068-2-6
抗冲击
EN 60068-2-27
MTTF [年] 410
UL认证
UL认证编号 S001
机械技术数据
重量 [g] 175
外壳 矩形的
尺寸 [mm] 95 x 50 x 57
原材料 PA
拧紧扭矩 [Nm] 1.5
显示器/操作件
显示
操作 1 x LED, 绿色
开关状态 2 x LED, 白色 RGB
附件
供货范围
内六角头螺丝: 4 x M5 x 20, 特种钢
凸轮
注释
包装单位 1 件
电气连接 - 插头
接口 接插件: 1 x M12; 成型体: 特种钢
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — MVQ101-00 — 07.12.2017 —
