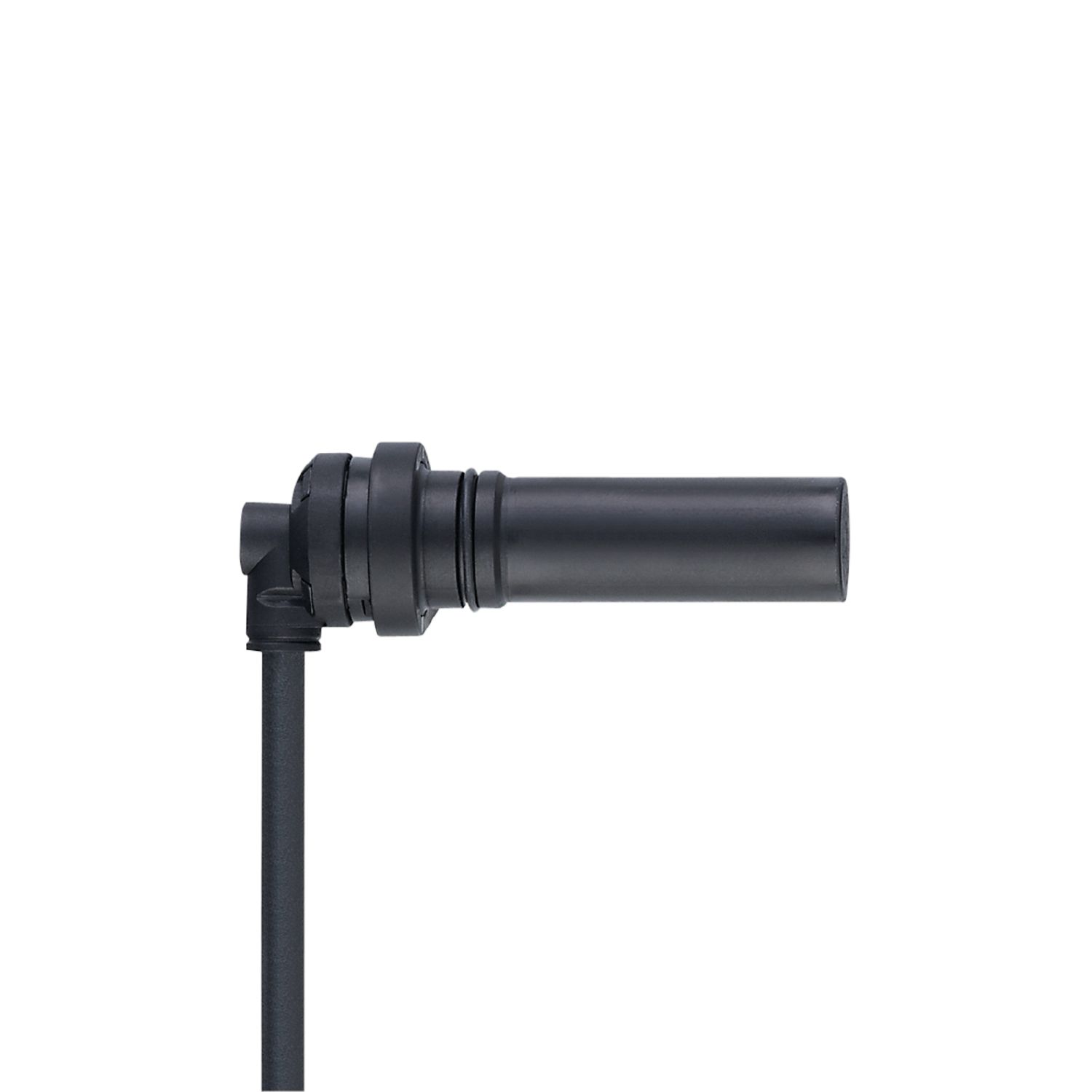

- MX5051
速度传感器
MX5051
MXD41,7-BPKG/H/ZH
速度传感器
MX5051
MXD41,7-BPKG/H/ZH
- 金属齿轮的非接触检测
- 用于极高的开关频率，最高可达 15,000 Hz
- 可准确检测齿轮
- 工作温度范围大
- 通过法兰适配器快速安装
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 1.7; (用不同模块使用齿轮对检测范围及相位有影响。) |
| 尺寸 [mm] | Ø 15 / L = 64.5 |
应用
| 工作原理 | 霍尔传感器 |
|---|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 40 |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 1 |
| 漏电流最大值 [mA] | 0.1 |
| 开关量输出DC的持续电流负载 [mA] | 50 |
| 开关量输出短暂的电流负载 [mA] | 50 |
| 开关频率DC [Hz] | 1...15000 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 1.7; (用不同模块使用齿轮对检测范围及相位有影响。) |
|---|---|
| 实际感应距离 Sr [mm] | 1.7 ± 10 % |
| 工作距离 [mm] | 1.38 |
工作条件
| 环境温度 [°C] | -32...85 |
|---|---|
| 外壳防护等级 | IP 65; IP 68; IP 69K |
认证/测试
| EMC电磁兼容 |
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 抗冲击 |
|
||||||||||||
| 快速温度变化 |
|
||||||||||||
| 喷盐试验 |
|
||||||||||||
| MTTF [年] | 3718 |
机械技术数据
| 重量 [g] | 86.5 |
|---|---|
| 尺寸 [mm] | Ø 15 / L = 64.5 |
| 原材料 | 黄铜; PA; O形环: FKM |
| 拧紧扭矩 [Nm] | 7 |
| 齿轮模块 [mm] | 1.25 |
| 面板安装长度 [mm] | 45 |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 2 m, PUR |
|---|
图表
|
开关信号
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — MX5051-00 — 13.04.2023 —
MX5051 –
MXD41,7-BPKG/H/ZH
电气连接
电缆: 2 m, PUR
