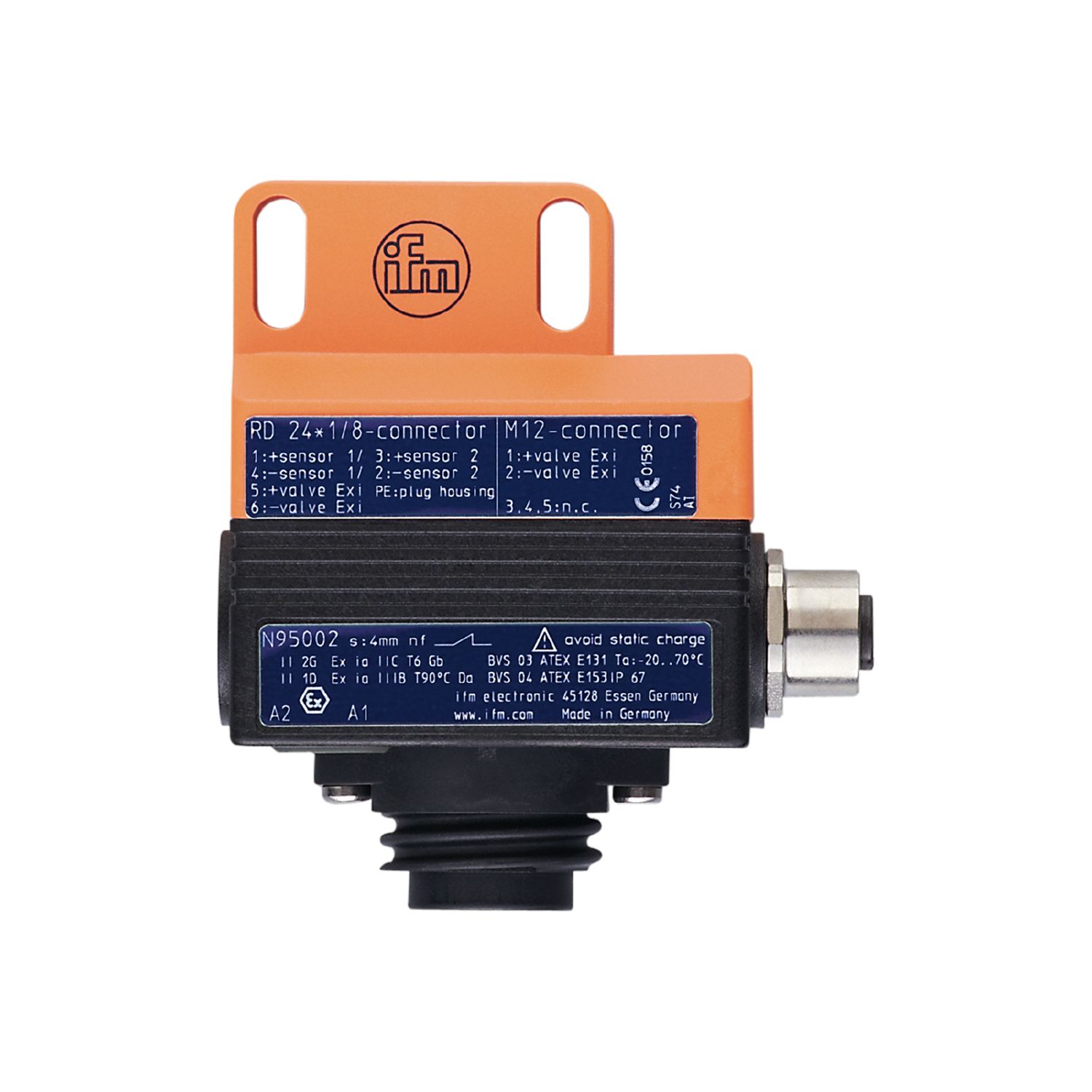

用于阀门执行器的电感式NAMUR接近开关

N95002

IND2004DN/T1/1MS/1D/2G

用于阀门执行器的电感式NAMUR接近开关

N95002

IND2004DN/T1/1MS/1D/2G

适用于监控阀门位置
适用于阀门执行器的可靠位置反馈
适合在危险区域的应用
用于连接本质安全电路
从传感器直接触发电磁阀

停产产品 - 存档登录

替代产品: N95001 产品比较: N95002 / N95001 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

电气设计	NAMUR
输出功能	2 x 常闭
感应距离 [mm]	4
外壳	矩形的
尺寸 [mm]	40 x 26 x 60

应用

应用	根据ISO 5211 (VDI/VDE)的规定，用于机械的接面

电气数据

连接开关放大器	有
开关放大器	具最大值连接认证的固有的安全电路: U = 15 V / I = 50 mA / P = 120 mW
额定电压DC [V]	8.2; (1kΩ)
电流损耗 [mA]	< 1; (锁闭; 导电: > 2,2)
防护等级	III
开机延迟时间最大值 [ms]	1

输出

电气设计	NAMUR
输出功能	2 x 常闭
开关频率DC [Hz]	1300

监控范围

感应距离 [mm]	4
实际感应距离 Sr [mm]	4 ± 10 %

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-20...70
外壳防护等级	IP 67

认证/测试

许可证

BVS 03 ATEX E131; BVS 04 ATEX E153

ATEX标记

II 2G Ex ia IIC T6 Gb Ta: -20...70°C

II 1D Ex ia IIIB T 90°C Da Ta: -20...70°C

II 2G Ex ia IIC T5 Gb Ta: -20...80°C

II 1D Ex ia IIIB T 100°C Da Ta: -20...80°C

EMC电磁兼容

EN 60947-5-6

冲击/振动阻尼

30 g (11 ms) / 10-55 Hz (1 mm)

安全分类

内部电容最大值 [nF]	100; (每个固有安全的电路)
内部电感最大值 [µH]	150; (每个固有安全的电路)

机械技术数据

重量 [g]	175.4
外壳	矩形的
安装	非齐平安装
尺寸 [mm]	40 x 26 x 60
原材料	外壳: PBT; 保护板: PC

显示器/操作件

显示

开关状态	2 x LED, 黄色

注释

磁阀电路 Ex-i:

具最大值连接认证的固有的安全电路:

U = 28 V DC / P = 2 W

包装单位

1 件

电气连接 - 插头

接口	接插件: 1 x Rd24; 译码: A

电气连接 - 插座

	接插件: 1 x M12; 译码: A
