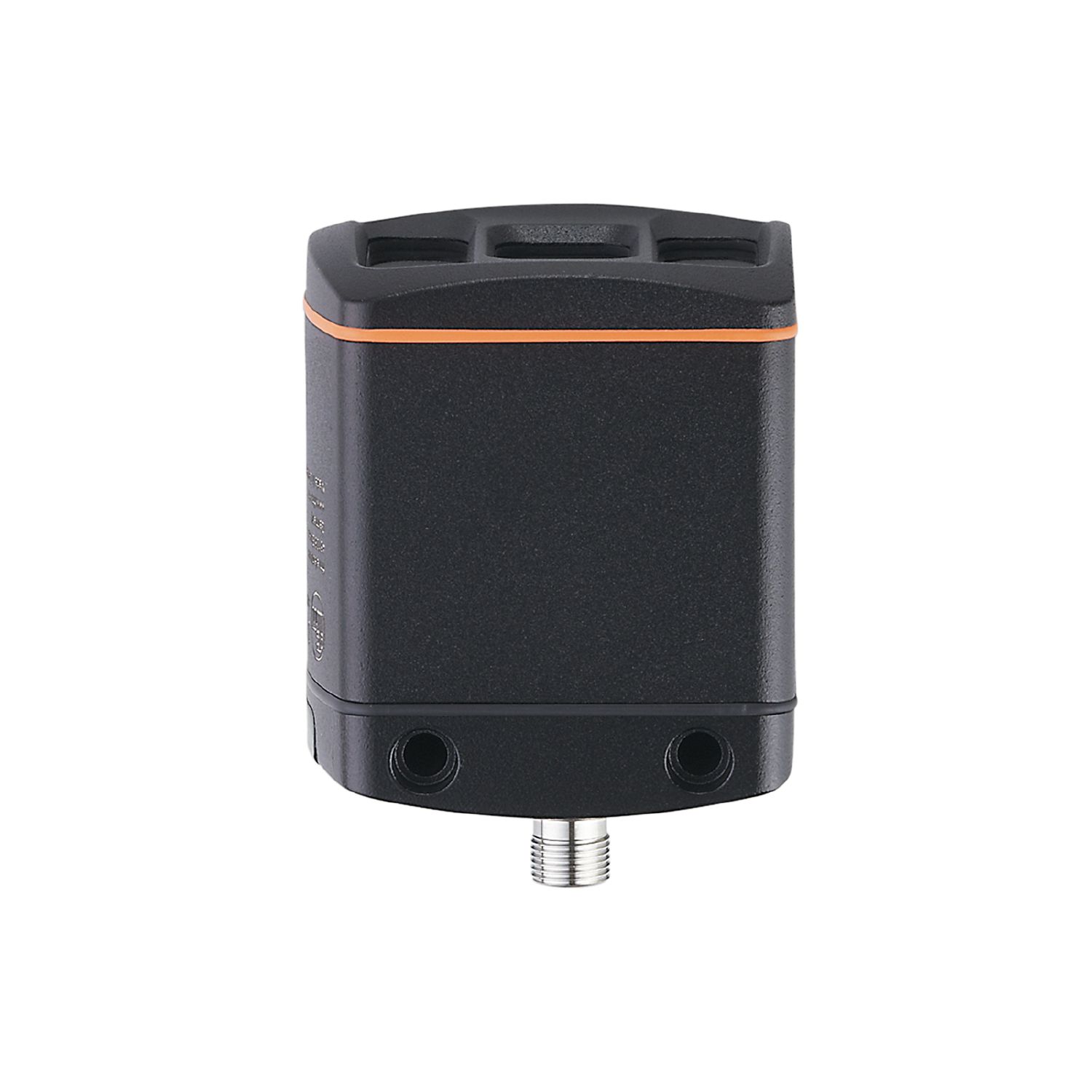

3D成像系统
O3DP23
O3DIRDKG/CAN/E1/GM/S/60/PDS
3D成像系统
O3DP23
O3DIRDKG/CAN/E1/GM/S/60/PDS
产品特征
图像分辨率3D [px] | 352 x 264 |
---|---|
孔径角3D [°] | 60 x 45 |
应用
应用 | 识别托盘 |
---|
电气数据
工作电压 [V] | 20.4...28.8 DC; (EN 61131-2) |
---|---|
电流损耗 [mA] | 420 |
电流消耗最大值 [mA] | 1600 |
消耗功率 [W] | 10 |
防护等级 | III |
图像传感器 | PMD 3D ToF-Chip |
内部照明 | 有; (红外线: 850 nm 隐形辐射 LED) |
接通峰值电流 [mA] | 2400 |
监控范围
工作距离 [mm] | 1000...2000 |
---|---|
图像分辨率3D [px] | 352 x 264 |
孔径角3D [°] | 60 x 45 |
软件/编程
参数设定 | 通过PC用ifm视觉助手或XML-RPC |
---|
接口
通信接口 | Ethernet; CAN |
---|
协议 | CANopen | ||
---|---|---|---|
出厂设置 |
|
以太网接口数 | 1 | |||
---|---|---|---|---|
传输标准 | 10Base-T; 100Base-TX | |||
传输率 | 10; 100 | |||
协议 | TCP/IP | |||
出厂设置 |
|
工作条件
环境温度 [°C] | -10...50 |
---|---|
存储温度 [°C] | -40...85 |
外壳防护等级 | IP 65; IP 67 |
外部光线抵抗力最大值 [klx] | 8; (带降低的测量精度和重复性: < 100) |
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
抗冲击 |
|
||||
抗震 |
|
||||
光生物安全 | 豁免组; (DIN EN 62471) | ||||
电气安全 |
|
机械技术数据
重量 [g] | 764.3 |
---|---|
尺寸 [mm] | 72 x 65 x 82.6 |
原材料 | 外壳: 模压铸铝; 前面透镜: Gorilla Glass; 功能显示: PA |
显示器/操作件
显示 |
|
---|
附件
供货范围 |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接 - Ethernet
接插件: 1 x M12; 译码: D |
其他数据
像场大小
检测范围/距离 [m] | 长度 [m] | 宽度 [m] |
0.50 | 0.40 | 0.56 |
1.00 | 0.80 | 1.13 |
2.00 | 1.60 | 2.26 |
3.00 | 2.40 | 3.39 |
4.00 | 3.20 | 4.52 |
