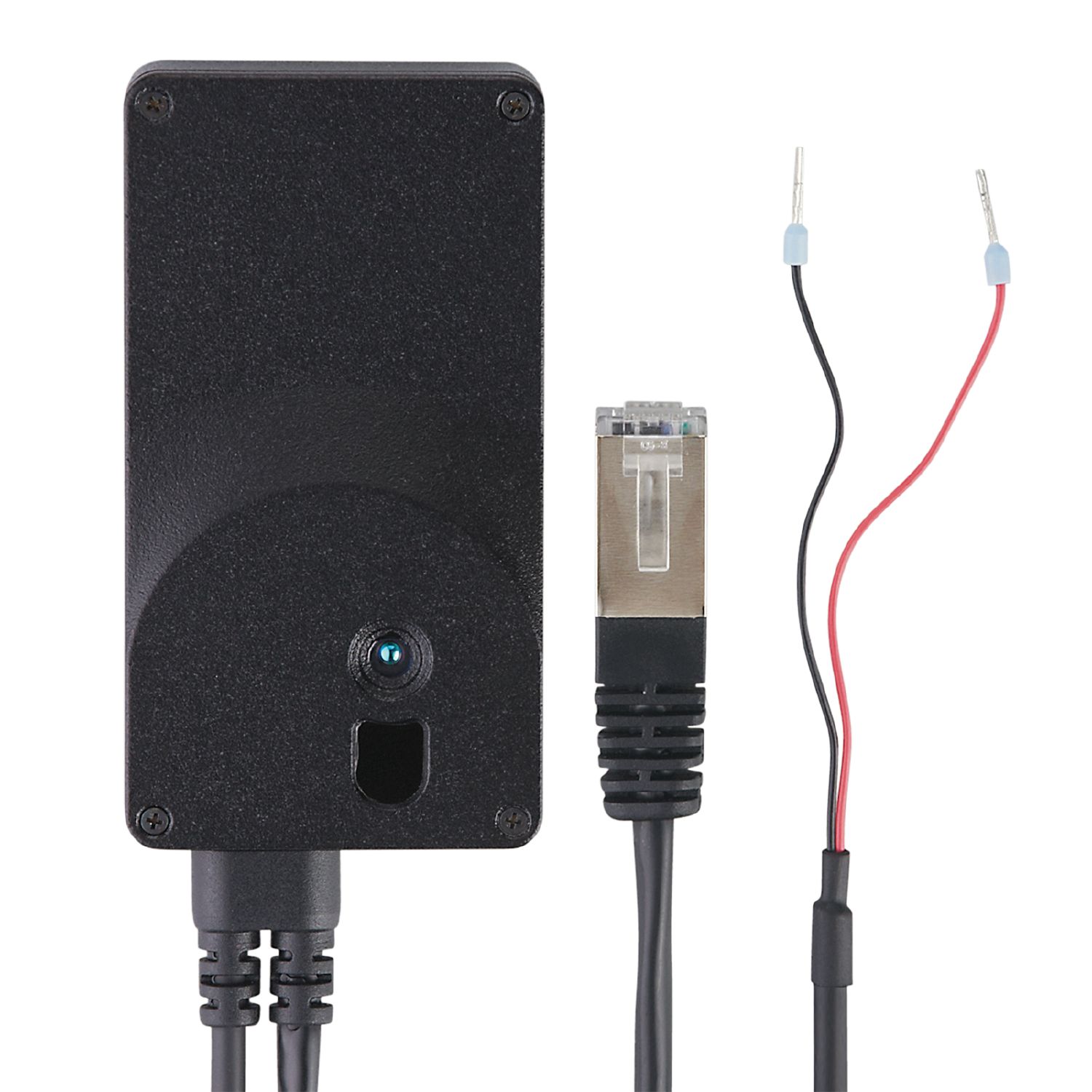

3D成像系统

O3X100

O3XIOOKG/E1/GM/S/60

3D成像系统

O3X100

O3XIOOKG/E1/GM/S/60

該產品即將/已停產

替代产品: O3X120 产品比较: O3X100 / O3X120 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

光线种类	红外线
图像分辨率3D [px]	224 x 172
孔径角3D [°]	60 x 45
阅读率最大值 [Hz]	20

应用

应用	3D图像数据输出

电气数据

工作电压 [V]	20.4...28.8 DC; (EN 61131-2)
电流损耗 [mA]	< 500; (峰值电流脉冲; 标准值: 160)
消耗功率 [W]	3.7
防护等级	III
光线种类	红外线
波长 [nm]	850
图像传感器	PMD 3D ToF-Chip
内部照明	有; (红外线: 850 nm 隐形辐射 LED)

监控范围

工作距离 [mm]

50...3000

注意工作距离

目标尺寸: 200 x 200 mm

反射率: 18 %

图像分辨率3D [px]

224 x 172

孔径角3D [°]

60 x 45

阅读率最大值 [Hz]

测量/设定范围

测量范围 [m]	< 30; (取决于设置、对象大小及反射率)

软件/编程

参数设定	通过PC用ifm视觉助手或XML-RPC

接口

通信接口	Ethernet
用途型号	参数设定; 数据传递

以太网

以太网接口数

传输标准

10Base-T; 100Base-TX

传输率

10; 100

协议

TCP/IP

出厂设置

IP地址: 192.168.0.69

子网络面具: 255.255.255.0

gateway IP addresse: 192.168.0.201

工作条件

环境温度 [°C]

-10...40

注意环境温度

外壳: < 45° C

请参见操作使用说明书

存储温度 [°C]

-40...85

外壳防护等级

IP 50

外部光线抵抗力最大值 [klx]

认证/测试

EMC电磁兼容

DIN EN 61000-6-3	干扰辐射 / 住宅、商业和轻工业环境
DIN EN 61000-6-2	抗扰度 / 工业环境

抗冲击

DIN EN 60068-2-27	50 g / (11 ms) 不重复
DIN EN 60068-2-27	40 g / (6 ms) 重复的

抗震

DIN EN 60068-2-6	2 g / (10...150 Hz)
DIN EN 60068-2-64	2.3 g RMS / (10...500 Hz)

激光防护等级

激光保护注意事项

注意:	激光
激光等级:	1
IEC 60825-1:2014

电气安全

DIN EN 61010-2-201

仅通过PELV电路供电

MTTF [年]

机械技术数据

重量 [g]	267.5
尺寸 [mm]	80 x 43.5 x 21
原材料	外壳: 模压铸锌; 前面透镜: PMMA

注释

包装单位	1 件

电气连接

	电缆: 1 m, PVC
	接插件: 1 x RJ45

其他数据

像场大小

	无透镜失真校正
检测范围/距离 [m]	长度 [m]	宽度 [m]
0.50	0.60	0.40
1.00	1.10	0.80
1.50	1.70	1.30
2.00	2.30	1.70
2.50	2.80	2.10
3.00	3.40	2.50

重复精度

检测范围/距离 [m]	暴露时间 [µs]	重复精度	精确度 [mm]
		灰色物体的测量距离值（1个西格玛）
		反射率 18 % [mm]
0.1...0.25	200	± 5	± 5
0.25...0.5	400	± 5	± 5
0.5...1	1000	± 7	± 10
1...2	2000	± 15	± 20
2...3	2000	± 60	± 40

重复精度
参考	单个像素的距离测量
测量为	具有中值滤波器的图像中心
环境温度	20° C

温度变化率

-10...+40° C [mm/K]

0.2

相对精度

典型的

± 4

反射率为18%到90%时的测量值

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O3X100-00 — 01.12.2022 —
