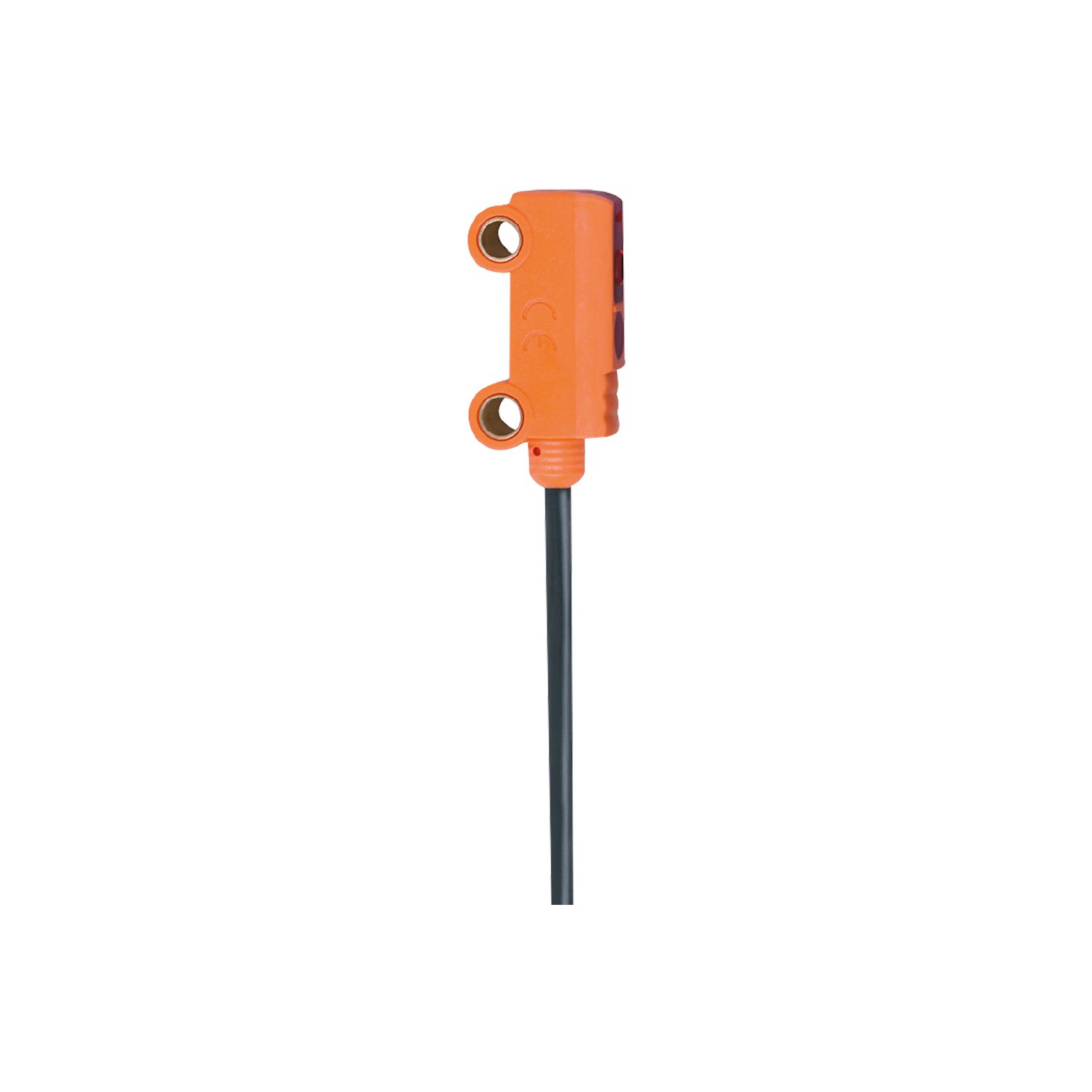

镜面反射光电开关
OH5019
OHP-DPKG/0,20M/AS
镜面反射光电开关
OH5019
OHP-DPKG/0,20M/AS
- 适合在空间受限情况下使用的极小外壳
- 可靠检测很小物体
- 用于机器人、装配和处理技术应用
- 使用可见红光，可轻松对准
- 固定设定，可立刻做好使用准备
停产产品 - 存档登录
替代产品: O8P202 产品比较: OH5019 / O8P202 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
| 产品特征 | |||||
|---|---|---|---|---|---|
| 光线种类 | 红光 | ||||
| 外壳 | 矩形的 | ||||
| 尺寸 [mm] | 20.6 x 7.6 x 12.5 | ||||
| 应用 | |||||
| 特殊的性能 | 偏振滤光镜 | ||||
| 功能原理 | 镜面反射光电开关 | ||||
| 电气数据 | |||||
| 工作电压 [V] | 10...30 DC | ||||
| 电流损耗 [mA] | < 20 | ||||
| 防护等级 | III | ||||
| 反相保护 | 有 | ||||
| 光线种类 | 红光 | ||||
| 使用寿命 [h] | 75000 | ||||
| 使用寿命参考温度 [°C] | 25 | ||||
| 输出 | |||||
| 电气设计 | PNP | ||||
| 输出功能 | 暗通模式 | ||||
| 开关量输出DC的持续电流负载 [mA] | 50 | ||||
| 开关频率DC [Hz] | 800 | ||||
| 短路保护 | 有 | ||||
| 短路保护类型 | 脉冲 | ||||
| 过载保护 | 有 | ||||
| 监控范围 | |||||
| 棱镜反射镜的检测距离 [m] | 0.8; (棱镜反射镜 Ø 35 E20004) | ||||
| 检测距离可设 | 否 | ||||
| 光斑直径最大值 [mm] | 10 | ||||
| 光点尺寸参考 | 检测距离 | ||||
| 偏振滤光镜 | 有 | ||||
| 反应时间 | |||||
| 反应时间 [s] | < 0.6 | ||||
| 工作条件 | |||||
| 环境温度 [°C] | -20...50 | ||||
| 外壳防护等级 | IP 67 | ||||
| 认证/测试 | |||||
| EMC电磁兼容 |
|
||||
| 机械技术数据 | |||||
| 重量 [g] | 14 | ||||
| 外壳 | 矩形的 | ||||
| 尺寸 [mm] | 20.6 x 7.6 x 12.5 | ||||
| 原材料 | ABS | ||||
| 透镜材料 |
|
||||
| 透镜校准 | 侧面的镜组 | ||||
| 显示器/操作件 | |||||
| 显示 |
|
||||
| 注释 | |||||
| 包装单位 | 1 件 | ||||
| 电气连接 | |||||
| 接口 | 电缆: 0.2 m, PVC | ||||
| 接口 | 接插件: 1 x M8 | ||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OH5019-00 — 12.06.2007 —
|
|||||
OH5019 –
OHP-DPKG/0,20M/AS
电气连接
电缆: 0.2 m, PVC
接插件: 1 x M8
