产品分类
OIP281

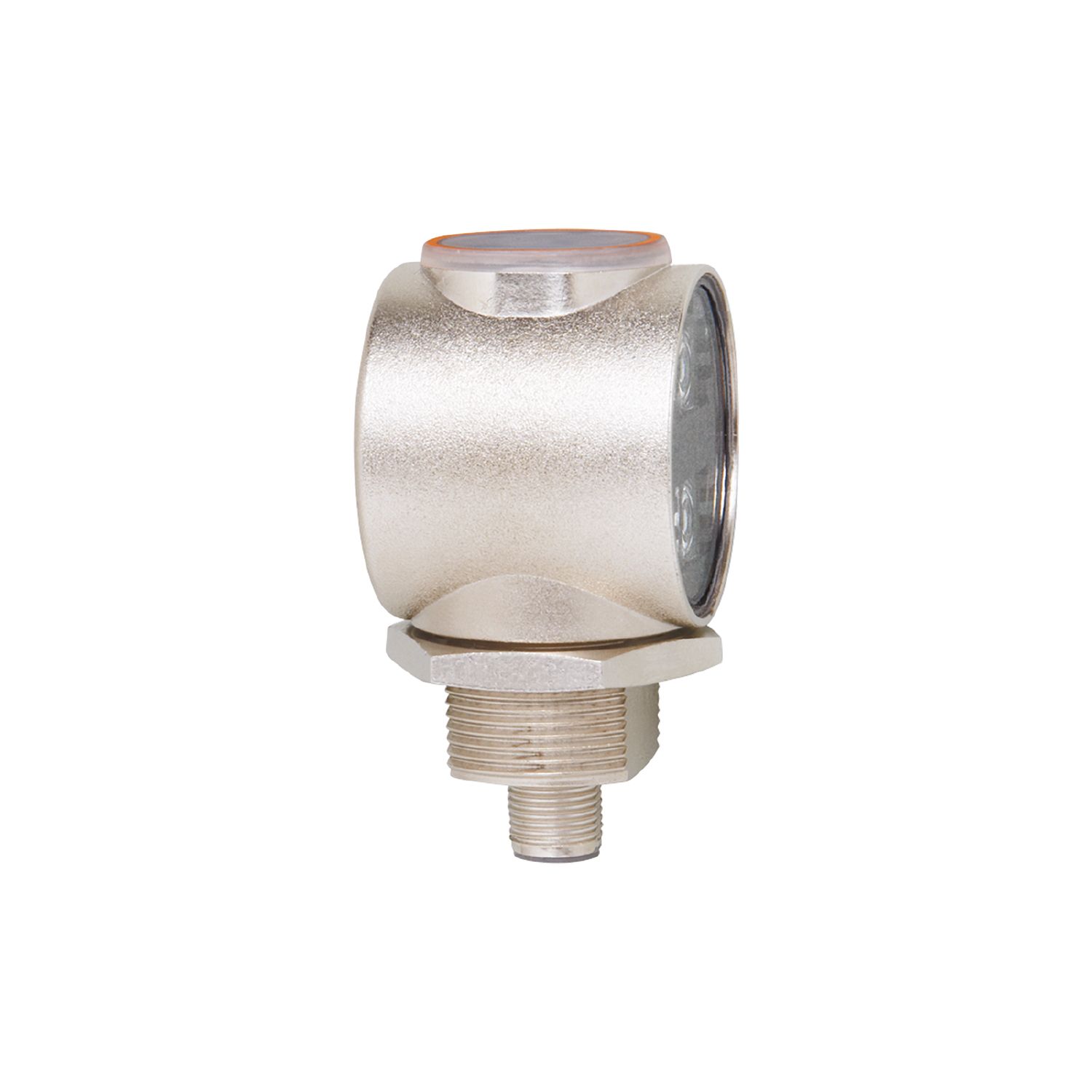

镜面反射光电开关

OIP281

OIP-HPKG/US/15M

镜面反射光电开关

OIP281

OIP-HPKG/US/15M

特别坚固的金属外壳，适用于严苛工业环境
通过电位计和距离标尺进行简单的开关点设定
极长量程
量程与物体颜色没有关系
使用可见红光，可轻松对准

停产产品 - 存档登录

替代产品: OM5003 产品比较: OIP281 / OM5003 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

光线种类	红光

应用

特殊的性能	偏振滤光镜
功能原理	镜面反射光电开关

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	20
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	624

输出

电气设计	PNP
输出功能	亮通模式
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	200
开关频率DC [Hz]	1000
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

棱镜反射镜的检测距离 [m]	0.1...15; (棱镜反射镜 Ø 80 E20005)
检测距离可设	否
光斑宽度最大值 [mm]	100
光斑高度最大值 [mm]	130
光点尺寸参考	检测距离
偏振滤光镜	有

工作条件

环境温度 [°C]	-25...60
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2

机械技术数据

重量 [g]

201.2

尺寸 [mm]

64 x 43 x 38

螺纹代号

M30 x 1.5

原材料

模压铸锌

透镜材料

PMMA

显示器/操作件

显示

开关状态	1 x LED, 黄色
操作	1 x LED, 绿色

附件

供货范围

锁定螺母: 1

注释

按照cULus工作电压"电源级2"

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A

图表

过量增益图

x:	Abstand [m]
y:	Funktionsreservefaktor

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OIP281-00 — 26.10.2012 —
