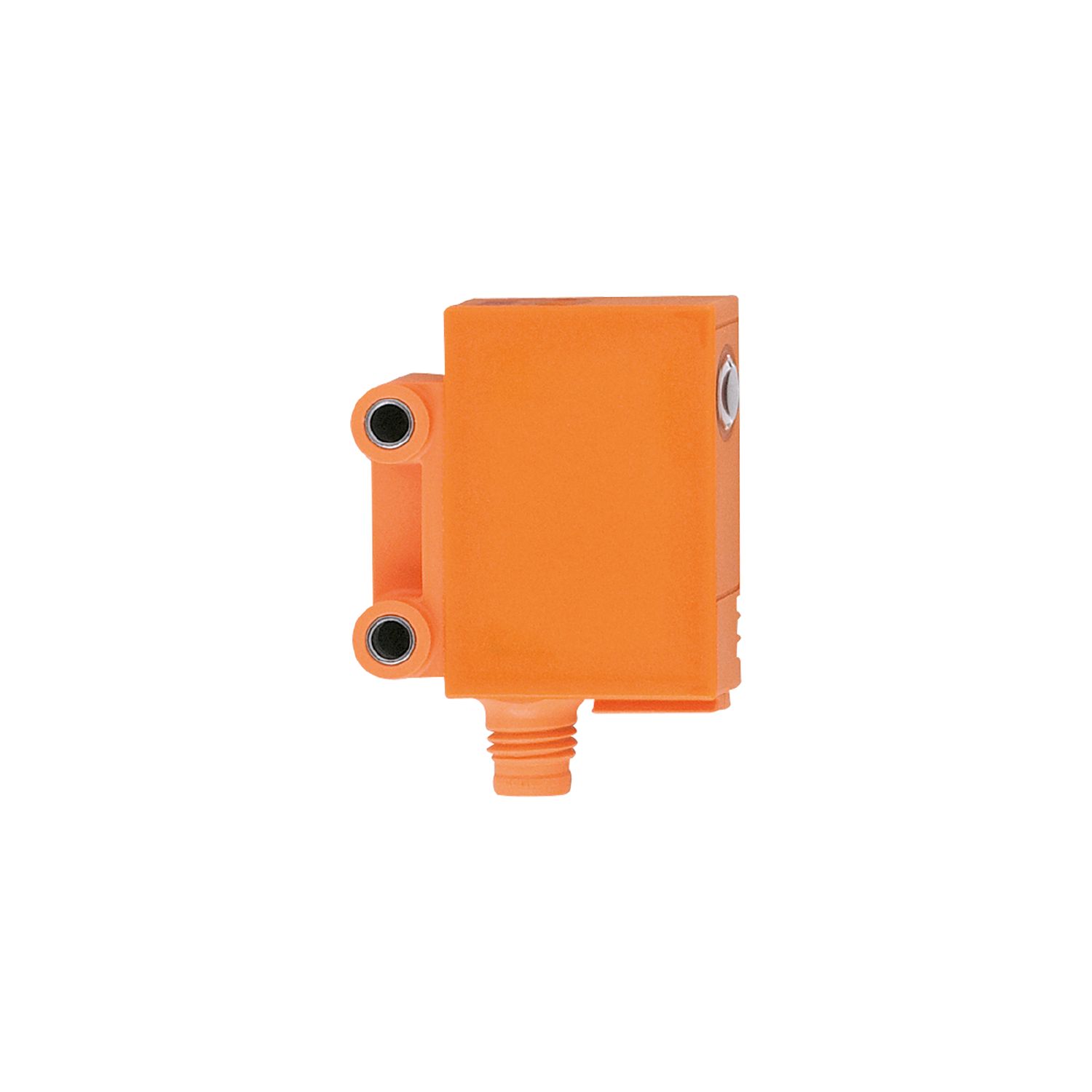

激光镜面反射光电开关
OJR200
OJR-DPKG/SO/AS
激光镜面反射光电开关
OJR200
OJR-DPKG/SO/AS
- 适合在空间受限情况下使用的特别紧凑外壳
- 极长量程
- 使用可见红光，可轻松对准
- 固定设定，可立刻做好使用准备
- 通过安装孔和坚固的不锈钢套筒进行快速安装
該產品即將/已停產
替代产品: O6P202 产品比较: OJR200 / O6P202 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 矩形的 |
应用
| 功能原理 | 镜面反射光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 20 |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 暗通模式 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 1000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 棱镜反射镜的检测距离 [m] | 1.8; (棱镜反射镜 Ø 80 E20005) |
|---|---|
| 检测距离可设 | 否 |
| 光斑直径最大值 [mm] | 64 |
| 光点尺寸参考 | 在最大的检测距离 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 905 |
机械技术数据
| 重量 [g] | 15.5 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 35 x 11 x 24 | |
| 原材料 | ABS; SEPS | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M8; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OJR200-01 — 13.04.2023 —
OJR200 –
OJR-DPKG/SO/AS
电气连接
接插件: 1 x M8; 译码: A
