PH4004

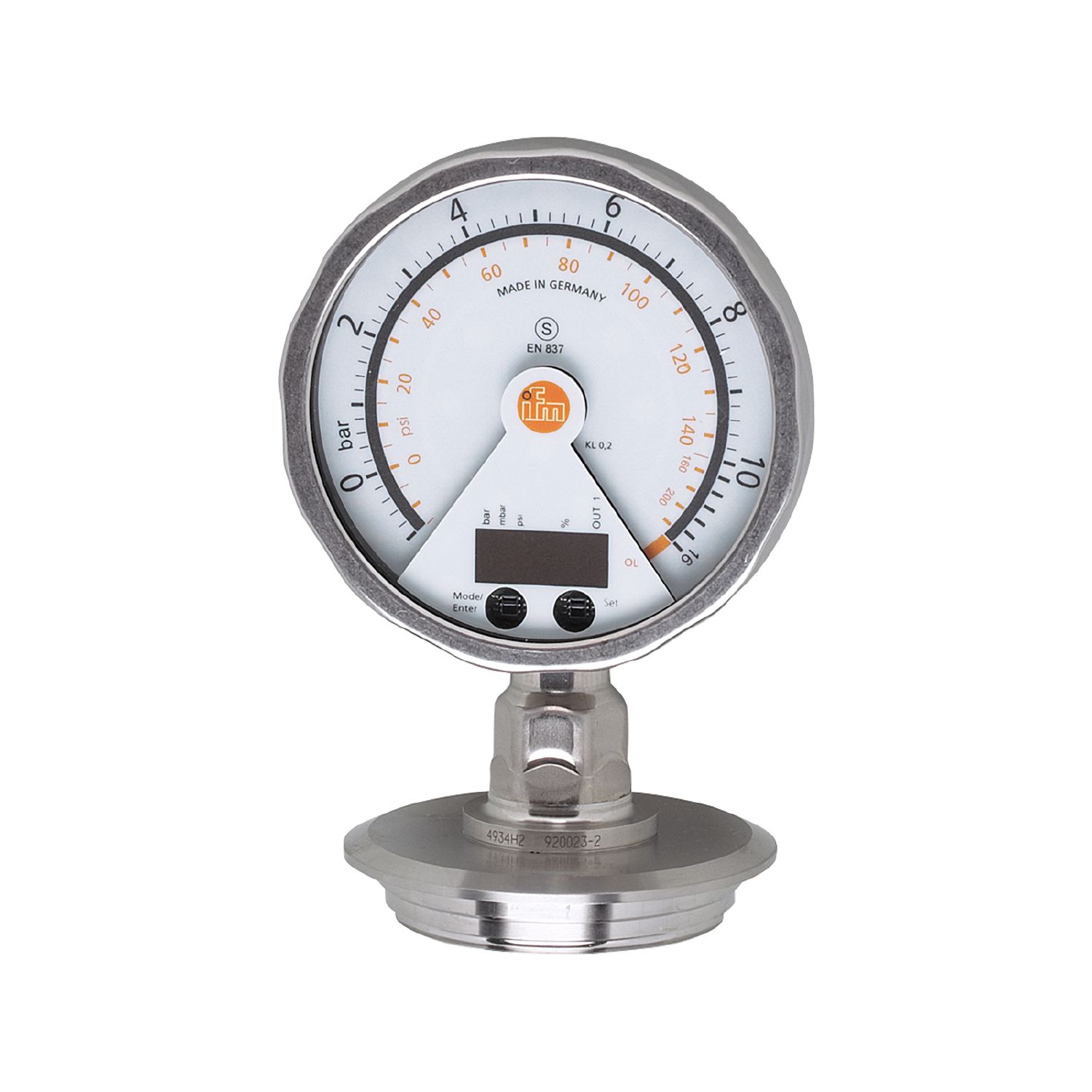

带模拟显示屏的齐平式压力传感器

PH4004

PH-010-REA01-MFRKG/US/ /P

带模拟显示屏的齐平式压力传感器

PH4004

PH-010-REA01-MFRKG/US/ /P

一个单元中集成模拟显示屏、压力开关和变送器
即使距离很远亦具有优秀的可读性
用于开关点指示，带有 LED 条形图的可旋转显示屏
卫生、耐用的不锈钢外壳，适合食品和饮料工业的需求
用于 CIP 和 SIP 过程中的齐平管路连接

停产产品 - 存档登录

替代产品: PG2794 + E33222 产品比较: PH4004 / PG2794 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

输入和输出总数

数字输出数量: 1; 模拟输出数量: 1

测量范围

-1...10 bar

-14.5...145 psi

系统接口

Varivent Form N, DN40 (1,5"), Ø 68 mm

应用

特殊的性能

镀金触点

应用

适用于所有标准CIP和SIP工艺; 卫生系统

介质

粘稠介质或者含有颗粒物的液体; 液体和气体介质

介质温度 [°C]

-25...125; (145 max. 1h)

爆破压力最小值

150 bar

2175 psi

抗压强度

50 bar

725 psi

压力

相对压力

电气数据

工作电压 [V]	18...32 DC
电流损耗 [mA]	70; (24 V)
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	6
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 1; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; (可配置)
电气设计	PNP/NPN
数字输出数量	1
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	50
模拟输出数量	1
模拟电流输出 [mA]	4...20, 可逆; (可调整量程)
负载最大值 [Ω]	(Ub - 10 V) / 20 mA
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

-1...10 bar

-14.5...145 psi

开关点, SP

-0.98...16 bar

-14.2...232 psi

复原点, rP

-1...15.98 bar

-14.5...231.8 psi

测量值起点

-1...13.5 bar

-14.5...195.7 psi

测量值终点 [bar]

1.5...16

设定步距

0.01 bar

0.1 psi

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,2; (Turn down 1:1)
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,2; (Turn down 1:1 , 线性，包括滞后及重复精度 , 符合DIN EN IEC 62828-1的限值设置)
线性偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
滞后偏差 [测量范围值的%]	< ± 0,15; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,05; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,15; (0...70 °C)

反应时间

反应时间 [ms]	< 10
阻尼过程值dAP [s]	0.01...30
用于模拟量输出的阻尼 (dAA) [s]	0.01...30
阶跃函数响应时间模拟输出 [ms]	25

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 69K

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

机械技术数据

重量 [g]	1020.2
原材料	不锈钢(1.4404 / 316L); PA; FKM; PTFE; 观察窗玻璃: 夹层安全玻璃 4 mm
材料(接液部件)	陶瓷 (99.9 % Al2 O3); PTFE; 不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4
开关动作寿命	1亿
系统接口	Varivent Form N, DN40 (1,5"), Ø 68 mm

显示器/操作件

显示

显示单位	2 x LED, 绿色
开关状态	LED, 黄色
开关点	LED环(四周可见)
功能显示	字母数字显示, 4位数字
测量值	模拟显示器, 0...350° 当无电源时，指针和显示均看不见
测量值	字母数字显示, 4位数字

扩大的显示范围(最大值)

16 bar

232 psi

注释

扩大显示区域内的特征曲线偏差: 测量范围值的1.5 %

扩大显示区域内的开关点精度: 测量范围值的1.5 %

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
