PN2021

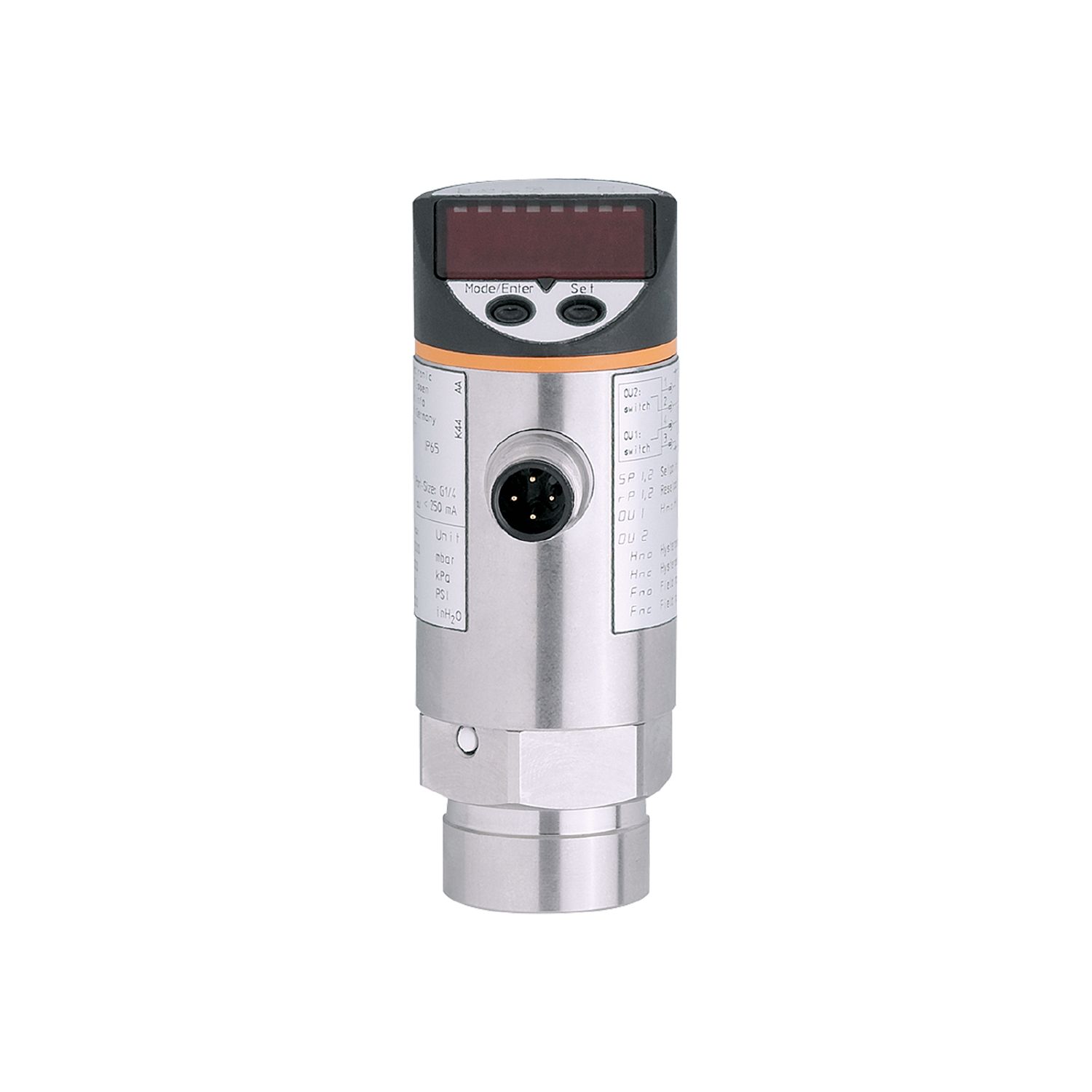

带显示屏的压力传感器

PN2021

PN-250-SBR14-MFRKG/US/ /V

带显示屏的压力传感器

PN2021

PN-250-SBR14-MFRKG/US/ /V

2 个开关输出；可将其中一个编程为模拟输出
清晰可见的 4 位 LED 显示
可选择特定国家的压力单位
高负载保护，长期稳定性
可选输出极性

該產品即將/已停產

替代产品: PN2071 产品比较: PN2021 / PN2071 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

0...250 bar

0...3630 psi

0...25 MPa

系统接口

螺纹连接 G 1/4 内螺纹

应用

特殊的性能

镀金触点

应用

用于工业应用

介质

液体和气体介质

由条件地适用于

用于气体介质压力> 25 bar仅根据需求

介质温度 [°C]

-25...80

爆破压力最小值

850 bar

12300 psi

85 MPa

抗压强度

400 bar

5800 psi

40 MPa

压力

相对压力

电气数据

工作电压 [V]	18...32 DC; (按照SELV/PELV)
电流损耗 [mA]	< 35
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	< 500
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程 1:4)
负载最大值 [Ω]	(Ub - 10 V) / 20 mA
模拟电压输出 [V]	0...10; (可调整量程 1:4)
负载电阻最小值 [Ω]	2000
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

0...250 bar

0...3630 psi

0...25 MPa

开关点, SP

2...250 bar

30...3625 psi

0.2...25 MPa

复原点, rP

1...249 bar

15...3610 psi

0.1...24.9 MPa

测量值起点

0...187.5 bar

0...2720 psi

0...18.75 MPa

测量值终点

62.5...250 bar

905...3625 psi

6.25...25 MPa

设定步距

0.5 bar

5 psi

0.05 MPa

出厂设定

	SP1 = 62.5 bar	rP1 = 57.5 bar
	SP2 = 187.5 bar	rP2 = 182.5 bar
	ASP = 0.0 bar	AEP = 250.0 bar

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,4; (Turn down 1:1)
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = 极限点设定)
滞后偏差 [测量范围值的%]	< ± 0,1; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	< ± 0,2; (0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	< ± 0,2; (0...80 °C)

反应时间

反应时间 [ms]	< 1.5
阻尼过程值dAP [s]	0.01...4
用于模拟量输出的阻尼 (dAA) [s]	0.01...4
模拟输出响应时间最大值 [ms]	3

软件/编程

参数设定	迟滞/窗口; 常开/常闭; 输出极性; 电流/电压输出; 阻尼; 显示值适应; 显示屏可旋转及关闭; 显示单位; 零点; 测量范围值

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.0

外形

无轮廓

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

2.3

支持的DeviceID

运行方式	DeviceID
default	57

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年]

131

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	265.2
原材料	不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); PC; PBT; PEI; FKM
材料(接液部件)	不锈钢(1.4305/303); 陶瓷; FKM
开关动作寿命	1亿
系统接口	螺纹连接 G 1/4 内螺纹
已集成限制器元件	有

显示器/操作件

显示

显示单位	3 x LED, 绿色
开关状态	2 x LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
